Závěs US 5 A2
Výr. č. 6341362 | EAN 4012196644230
- Popis produktu
-

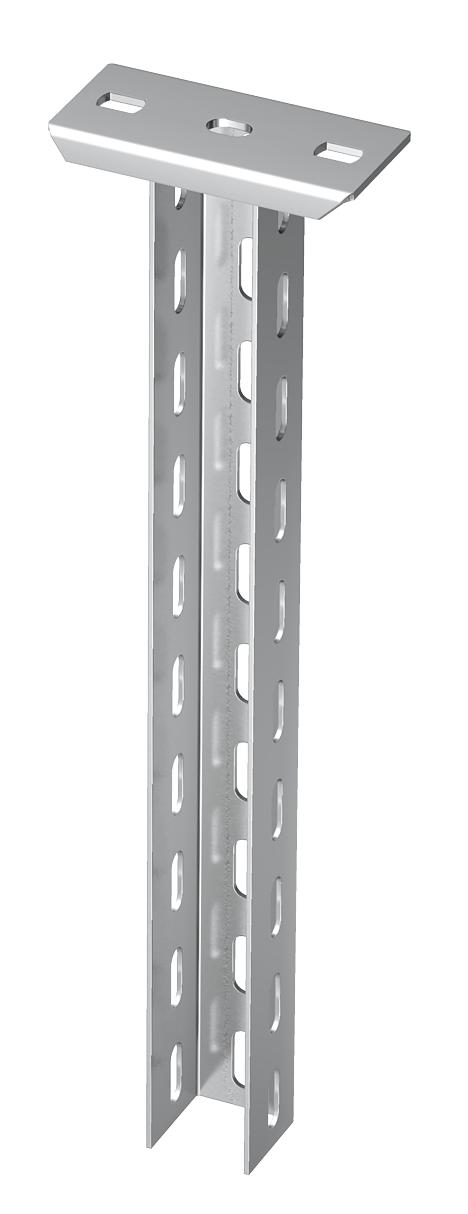

Popis produktuZávesný profil (profil U) s privarenou doskou pod hlavu.
K upevneniu na vodorovné betónové stropy a oceľové nosníky. Od šírky konzoly 400 mm alebo pri montáži konzoly na konci závesného profilu sa odporúča použitie dištančného kusu typu DSK 45.
-
- Technické údaje
-
Technické údaje
CO2 stopa (GWP) od kolísky po bránu 5,9299 kg CO2e / 1 Kus Dĺžka 300 mm Dĺžka výložníka 200 5,75 kN Dĺžka výložníka 400 3,1 kN Dĺžka výložníka 600 2,2 kN Farba nehrdzavejúca oceľ Hrúbka materiálu 2,5 mm Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 maximálne zaťaženie ťahom 10 kN Povrch lesklá, dodatočne upravená Rozmer 50x50x300 Šírka 50 mm Vyhotovenie Profil U Výška 50 mm Zachovanie funkčnosti nie Technické údaje
Zatěžovací diagram závěsu U typu US 5 K VA
-
Prehyb špičky konca závesného profilu pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Dĺžka konzoly v mm
-
Krivka zaťaženia s dĺžkami profilov v mm
-
- Všetky typy
-
Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Spojka profilu U A4
VUS 5 A4 6018509 1 Kus
Ochranný kryt
US 5 KS OR 6338462 20 Kus
Šroub s plochou kulovou hlavou, s podložkou a maticí A2
FRS 10x25 A2 6406718 50 Kus
Rozpěrka A2
DSK 45 A2 6416489 10 Kus
Šroub se šestihrannou hlavou M10 A2
SKS 10x90 A2 6418255 20 Kus - Na stiahnutie
-
List technických údajov US 5 K 30 A2 / 6341362 , 0.28MB , pdfEÚ Vyhlásenie o zhode US 5 K 30 A2 / 6341362 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva US 5 K 30 A2 / 6341362 , 0.09MB , pdfREACH Vyhlásenie o zhode US 5 K 30 A2 / 6341362 , 0.12MB , pdfRoHS Vyhlásenie o zhode US 5 K 30 A2 / 6341362 , 0.12MB , pdfEnvironmentálna deklarácia produktu (EPD) US 5 K 30 A2 / 6341362 , 1.48MB , pdfNávod na montáž Návod na montáž Systémy výložníkov U , 2.02MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
