Závěs TP / nástěnný a závěsný výložník FS
Výr. č. 6366031 | EAN 4012196545353
- Popis produktu
-

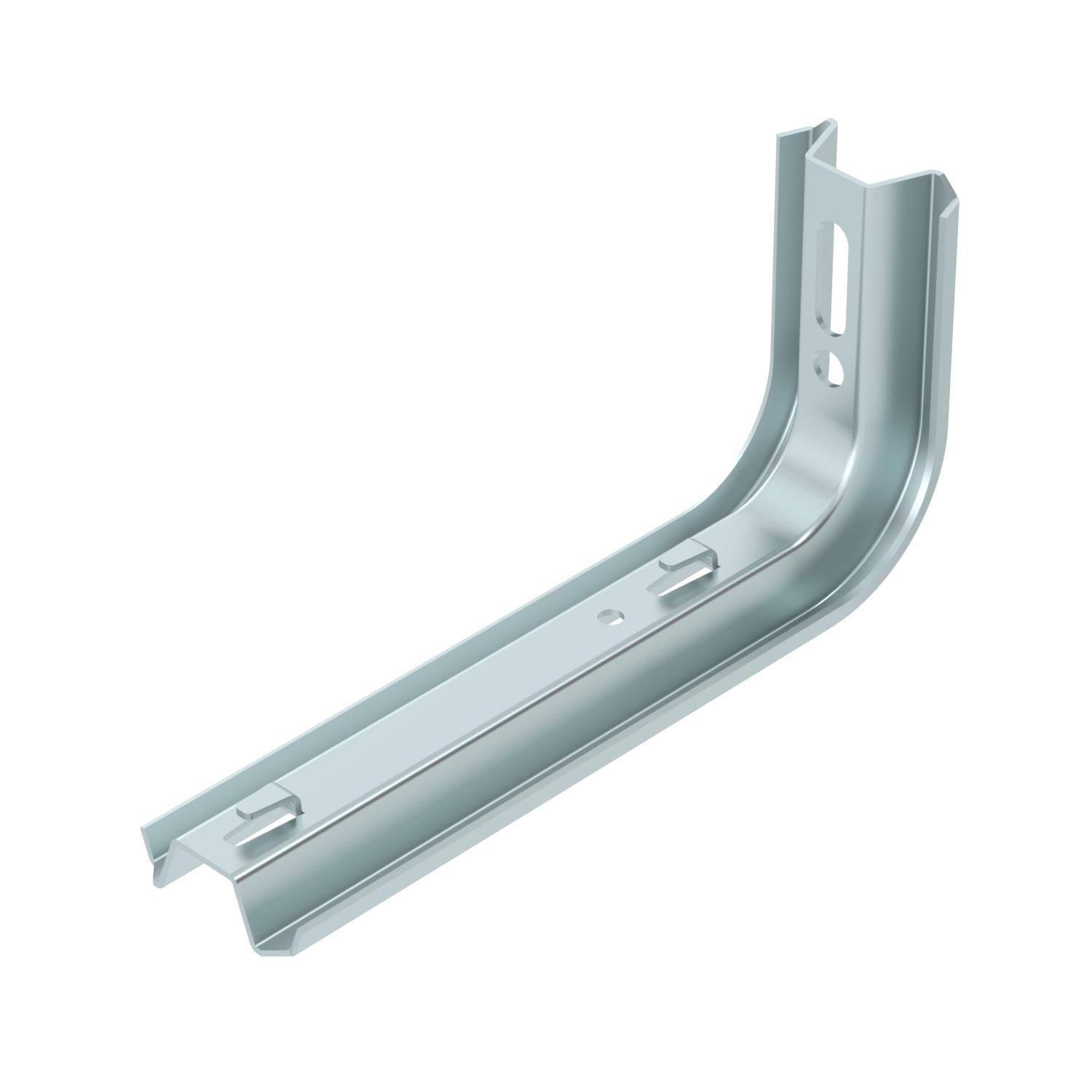

Popis produktuVýložník TP s upevňovacími třmeny pro bezšroubové upevnění mřížového žlabu.
Je-li výložník upevněn přímo na stěnu nebo jsou-li profily proti sobě sešroubovány, pak je nutné z důvodů stability vždy použít rozpěrku typu DS 4.
-
- Technické údaje
-
Technické údaje
F v kN 0,9 kN Farba pozinkováno Materiál Oceľ Nehrdzavejúca oceľ, morená nie Povrch pásovo zinkované pre šírku max. 200 mm pre šírku min. 200 Produktová séria Řada TP Rozmer B245mm V zhode s ROHS áno Vyhotovenie Nástenný a závesový výložník Zachovanie funkčnosti nie Rozmery

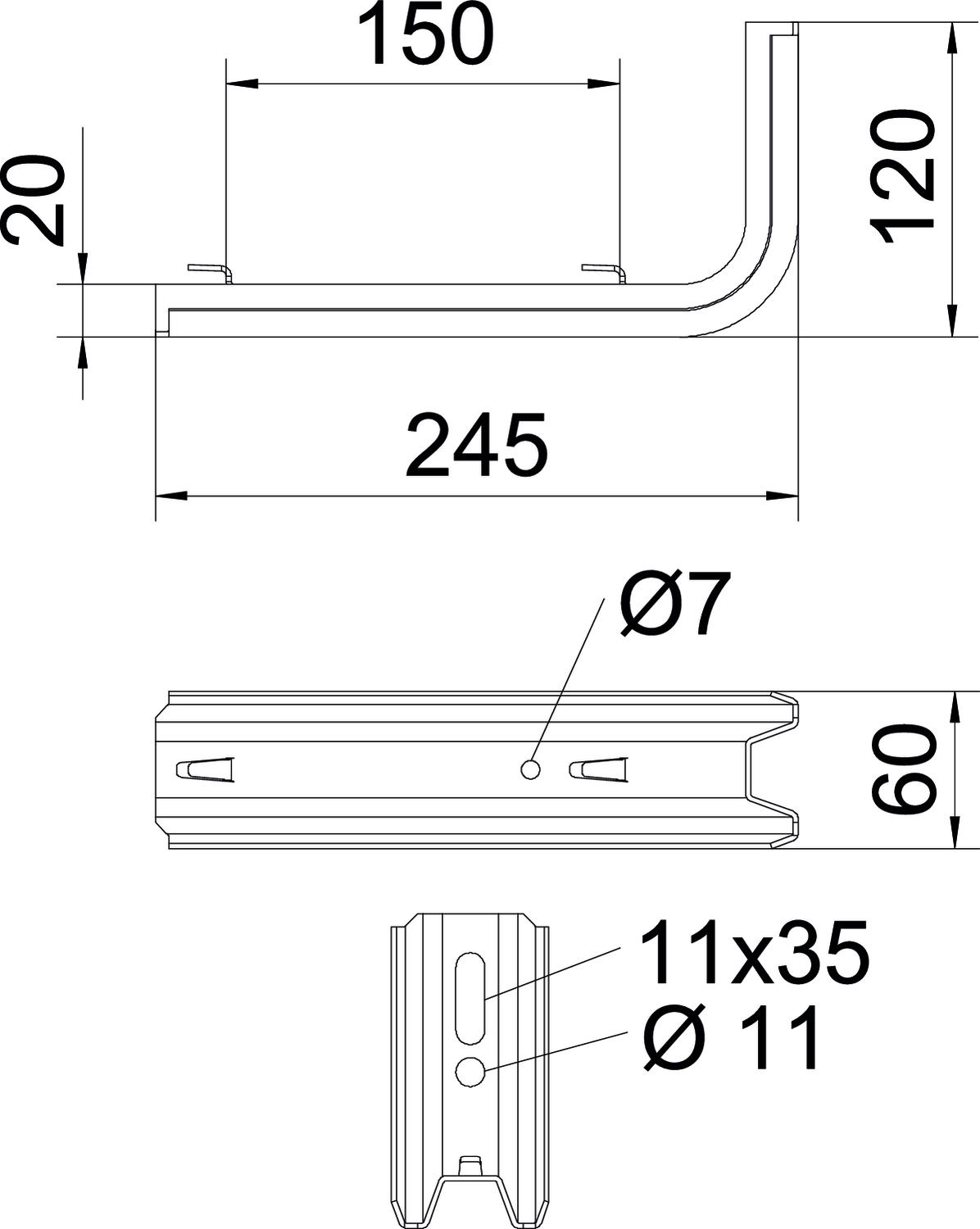

Dĺžka 245 mm Rozmer B 60 mm Rozmer H 120 mm Rozmer L 245 mm Rozměr W 150 mm Šírka 60 mm Výška 120 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 1,0765 kg CO2e / 1 Kus CO₂ Footprint (GWP) 1,0765 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 Technické údaje
Záťažový diagram konzoly typu TPSAG
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Vzdialenosť podpier v m
-
- Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Ochranný kryt
TPS KS OR 6364625 10 Kus
Rozpěrka FS
DS 4 FS 6416551 20 Kus - Na stiahnutie
-
List technických údajov TPSAG 245 FS / 6366031 , 0.23MB , pdfEÚ Vyhlásenie o zhode TPSAG 245 FS / 6366031 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva TPSAG 245 FS / 6366031 , 0.09MB , pdfREACH Vyhlásenie o zhode TPSAG 245 FS / 6366031 , 0.12MB , pdfRoHS Vyhlásenie o zhode TPSAG 245 FS / 6366031 , 0.13MB , pdfEnvironmentálna deklarácia produktu (EPD) TPSAG 245 FS / 6366031 , 2.03MB , pdfPomôcka pri výbere GR-Magic®. , 0.27MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
