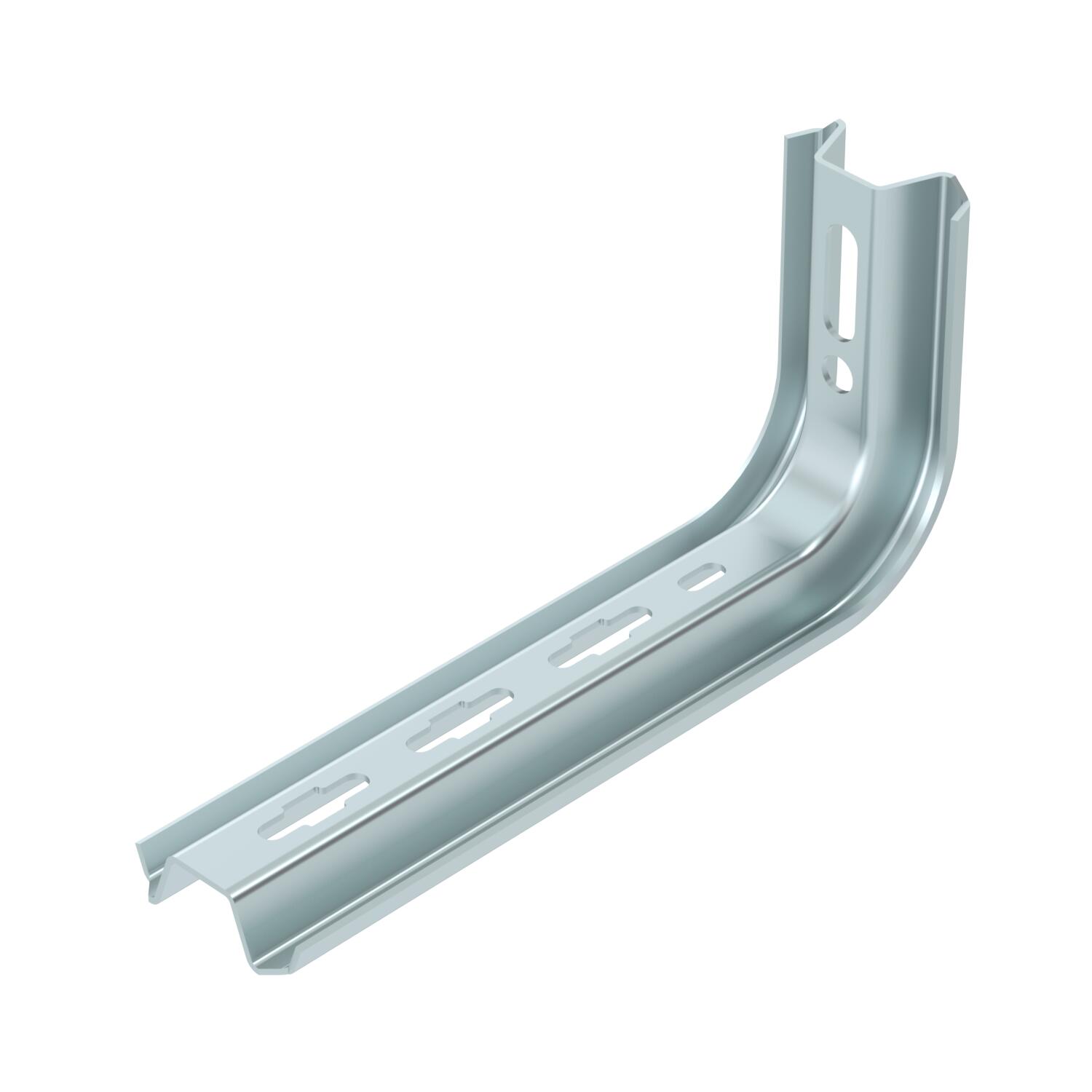

Závěs TP / nástěnný a závěsný výložník FS
Výr. č. 6364209 | EAN 4012196199099
- Popis produktu
-
Popis produktuProfil TP pro použití jako lehký závěs na vodorovných betonových stropech, v délce 145 - 645 mm. Až do délky 345 mm se profil používá jako lehký nástěnný a závěsný výložník.
-
- Technické údaje
-
Technické údaje

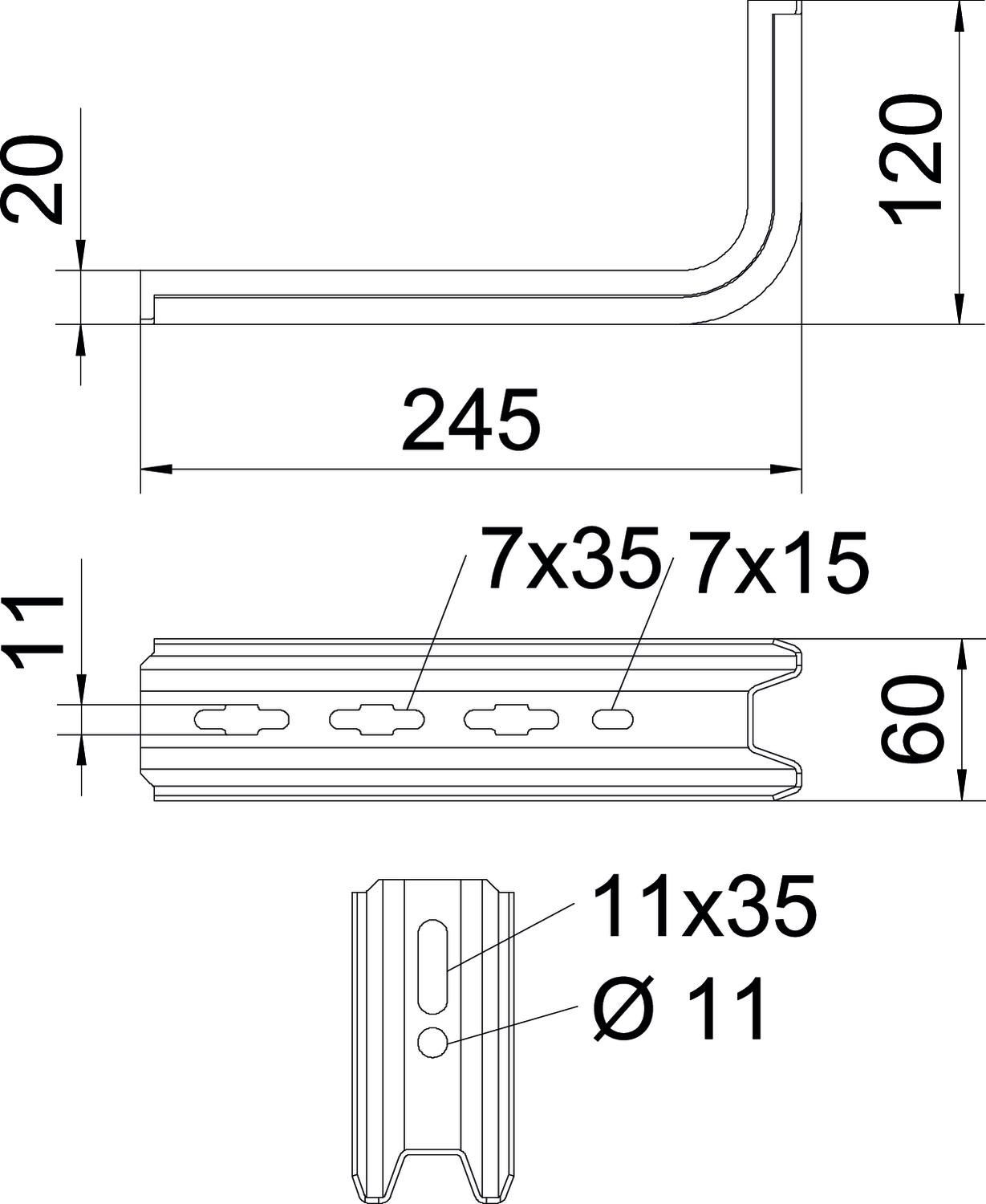

CO2 stopa (GWP) od kolísky po bránu 1,0808 kg CO2e / 1 Kus Dĺžka 245 mm F v kN 0,9 kN Farba pozinkováno Materiál Oceľ Nehrdzavejúca oceľ, morená nie Povrch pásovo zinkované pre šírku max. 200 mm pre šírku min. 200 Rozmer B245mm Rozmer B 60 mm Rozmer H 120 mm Rozmer L 245 mm Šírka 60 mm Vyhotovenie Nástenný a závesový výložník Výška 120 mm Zachovanie funkčnosti nie Technické údaje
Záťažový diagram konzoly typu TPSA
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Krivka zaťaženia s dĺžkami konzol v mm
-
- Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Ochranný kryt
TPS KS OR 6364625 10 Kus
Rozpěrka FS
DS 4 FS 6416551 20 Kus - Na stiahnutie
-
