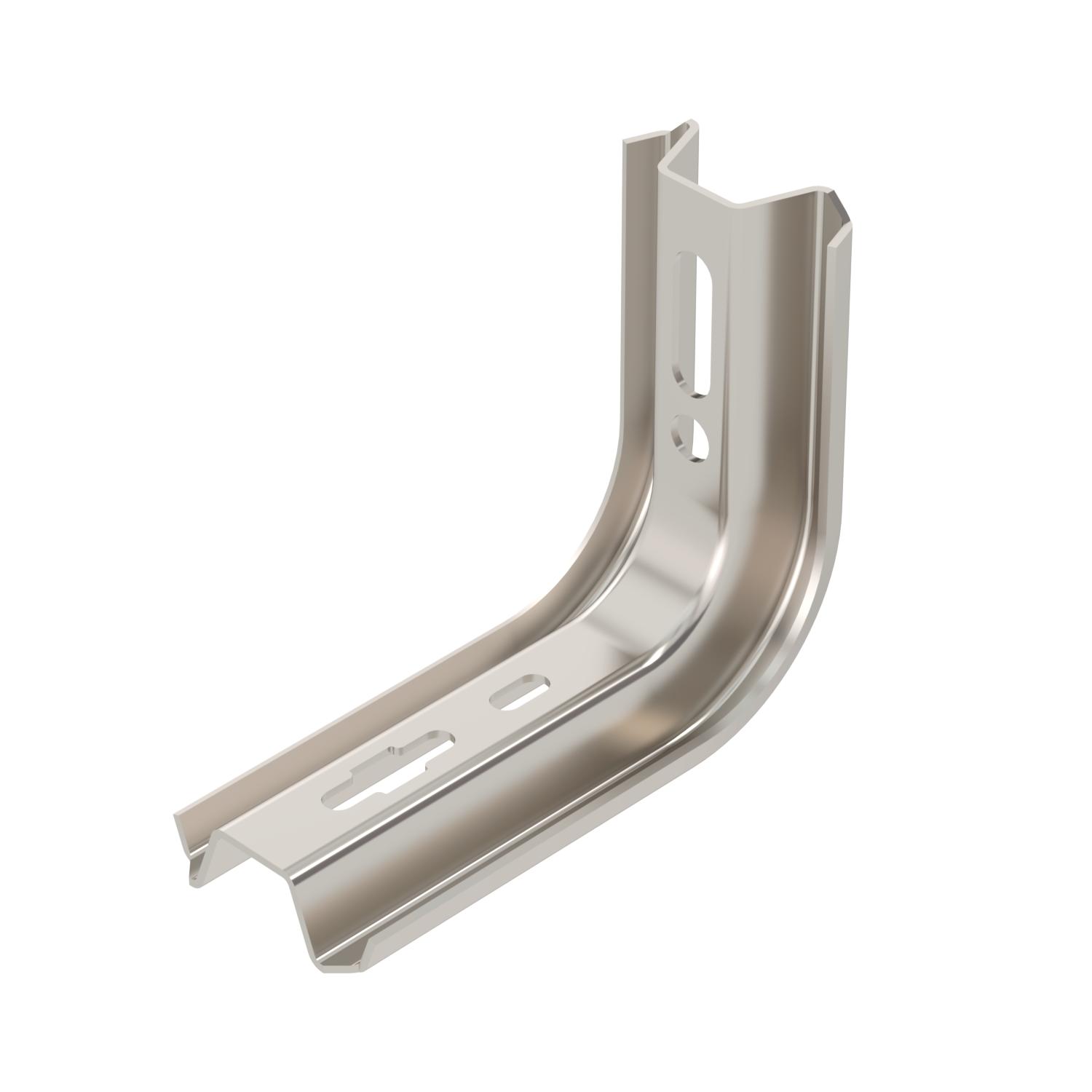

Závěs TP / nástěnný a závěsný výložník A2
Výr. č. 6364871 | EAN 4012195733157
- Popis produktu
-
Popis produktuZávěs / výložník TP pro upevnění na vodorovné betonové stropy a stěny.
Jestliže se profil upevňuje přímo na strop nebo jsou-li profily sešroubovány proti sobě, je z důvodu stability vždy nutné použít rozpěrku typu DS 4.
-
- Technické údaje
-
Technické údaje

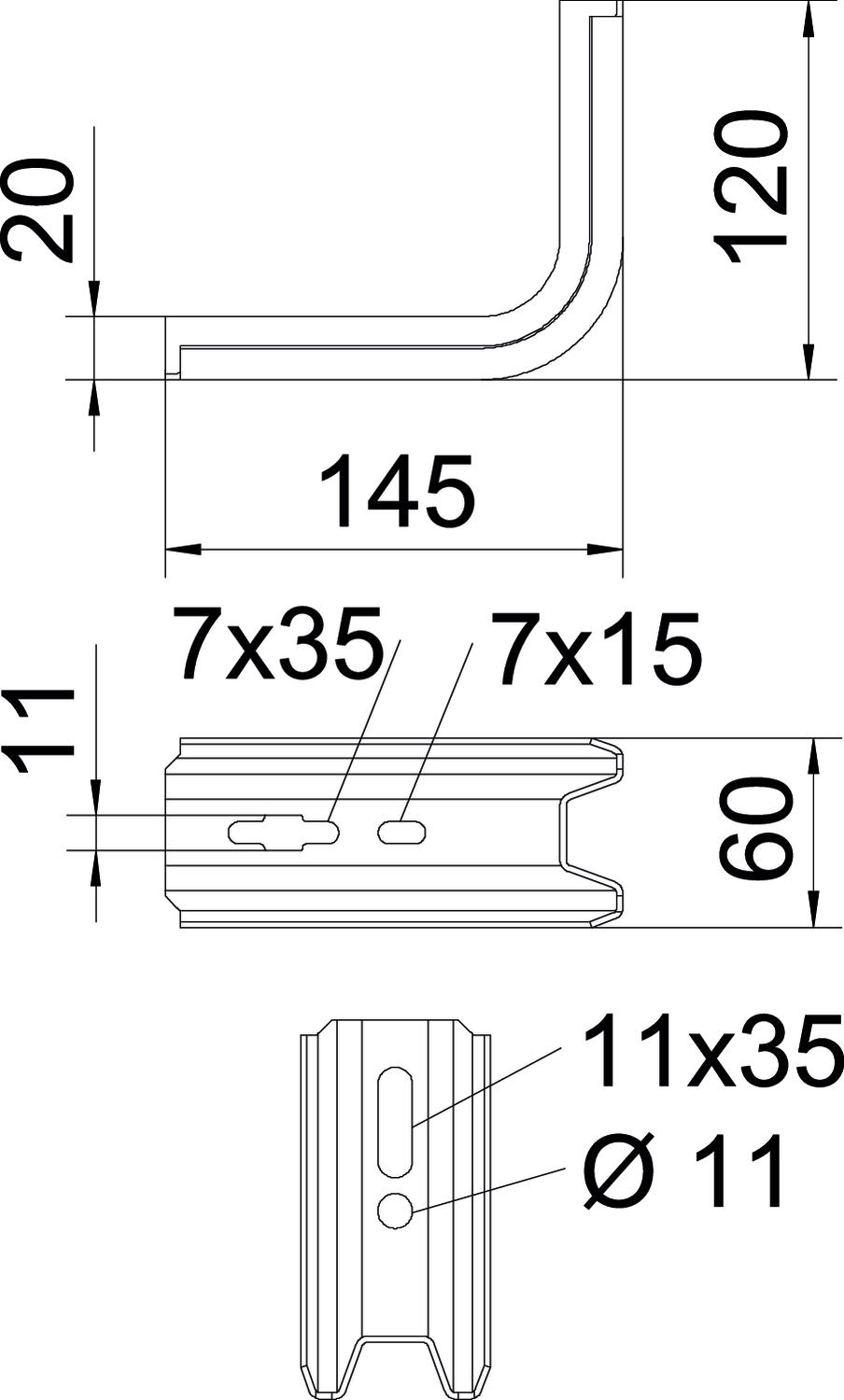

CO2 stopa (GWP) od kolísky po bránu 1,6117 kg CO2e / 1 Kus Dĺžka 145 mm F v kN 1,5 kN Farba nehrdzavejúca oceľ Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Nehrdzavejúca oceľ, morená nie Povrch lesklá, dodatočne upravená pre šírku max. 100 mm pre šírku min. 100 Rozmer B145mm Rozmer B 60 mm Rozmer H 120 mm Rozmer L 145 mm Šírka 60 mm Vyhotovenie Nástenný a závesový výložník Výška 120 mm Zachovanie funkčnosti nie Technické údaje
Záťažový diagram konzoly typu TPSA
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Krivka zaťaženia s dĺžkami konzol v mm
-
- Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Ochranný kryt
TPS KS OR 6364625 10 Kus
Rozpěrka A2
DS 4 A2 6416594 10 Kus - Na stiahnutie
-
