Závěs TP FS
Výr. č. 6364349 | EAN 4012196199396
- Popis produktu
-

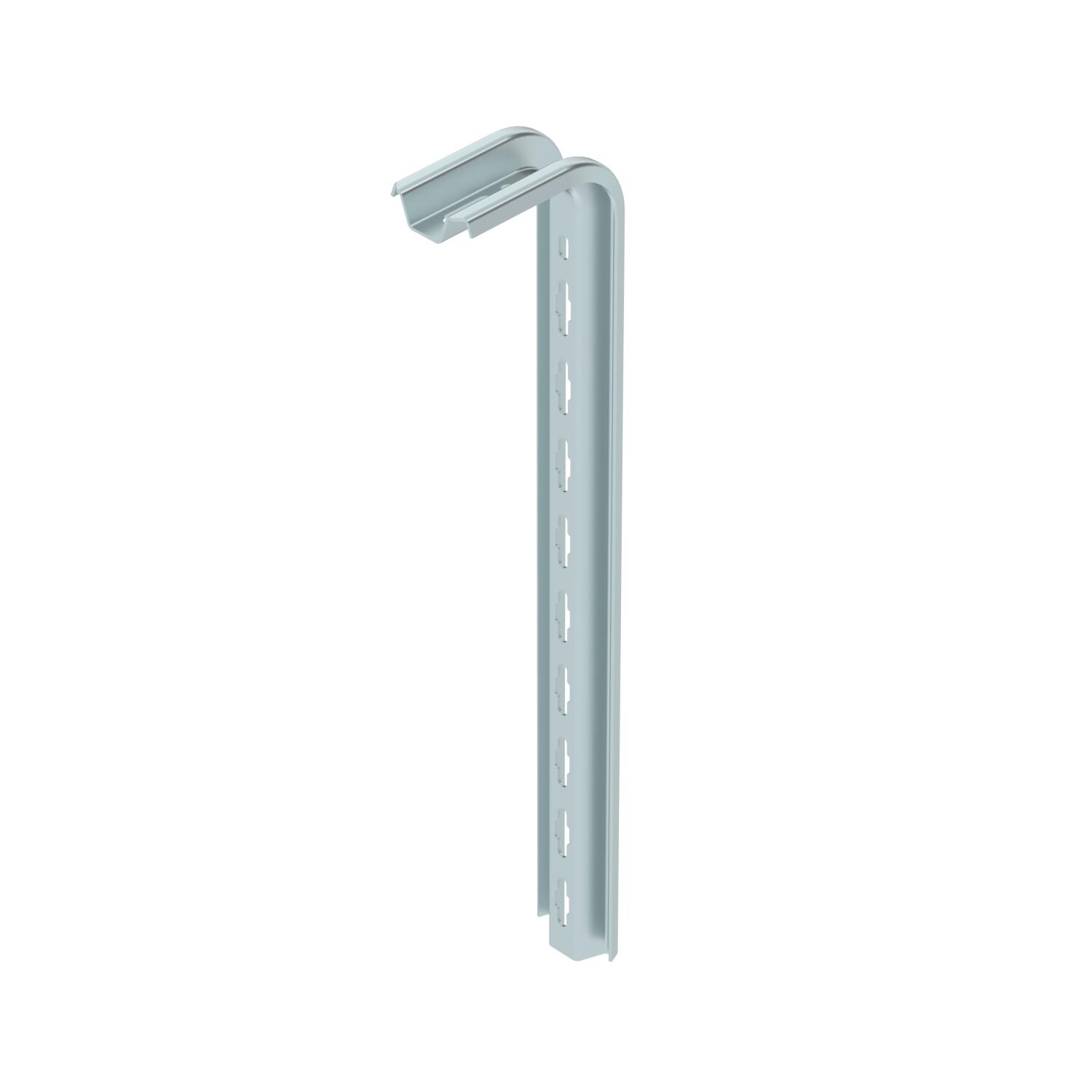

Popis produktuProfil TP na upevnenie na vodorovné betónové stropy.
Ak sa profil upevní na strop alebo sa profil navzájom zoskrutkuje na zosilnenie hlavovej časti, potom sa musí z dôvodov stability vždy použiť dištančný kus typu DS 4.
Dôležité: Používajte iba do dĺžky 345 mm.
-
- Technické údaje
-
Technické údaje

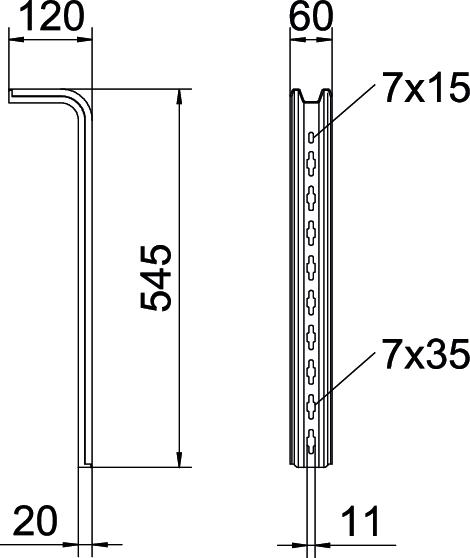

CO2 stopa (GWP) od kolísky po bránu 2,0443 kg CO2e / 1 Kus Dĺžka 545 mm Farba pozinkováno Materiál Oceľ Povrch pásovo zinkované Rozmer L545mm Rozmer H 120 mm Rozmer L 545 mm Šírka 60 mm Vyhotovenie Profil S Výška 120 mm Zachovanie funkčnosti nie Technické údaje
Záťažový diagram profilu TP typ TPS
-
Prehyb špičky konca závesného profilu pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Dĺžka konzoly v mm
-
Krivka zaťaženia s dĺžkami profilov v mm
-
- Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Ochranný kryt
TPS KS OR 6364625 10 Kus
Šroub s plochou kulovou hlavou, s podložkou a maticí F
FRS 10x25 TPS F 6407536 50 Kus
Šroub se šestihrannou hlavou M10 F
SKS 10x60 F 6408516 20 Kus
Rozpěrka FS
DS 4 FS 6416551 20 Kus - Na stiahnutie
-
