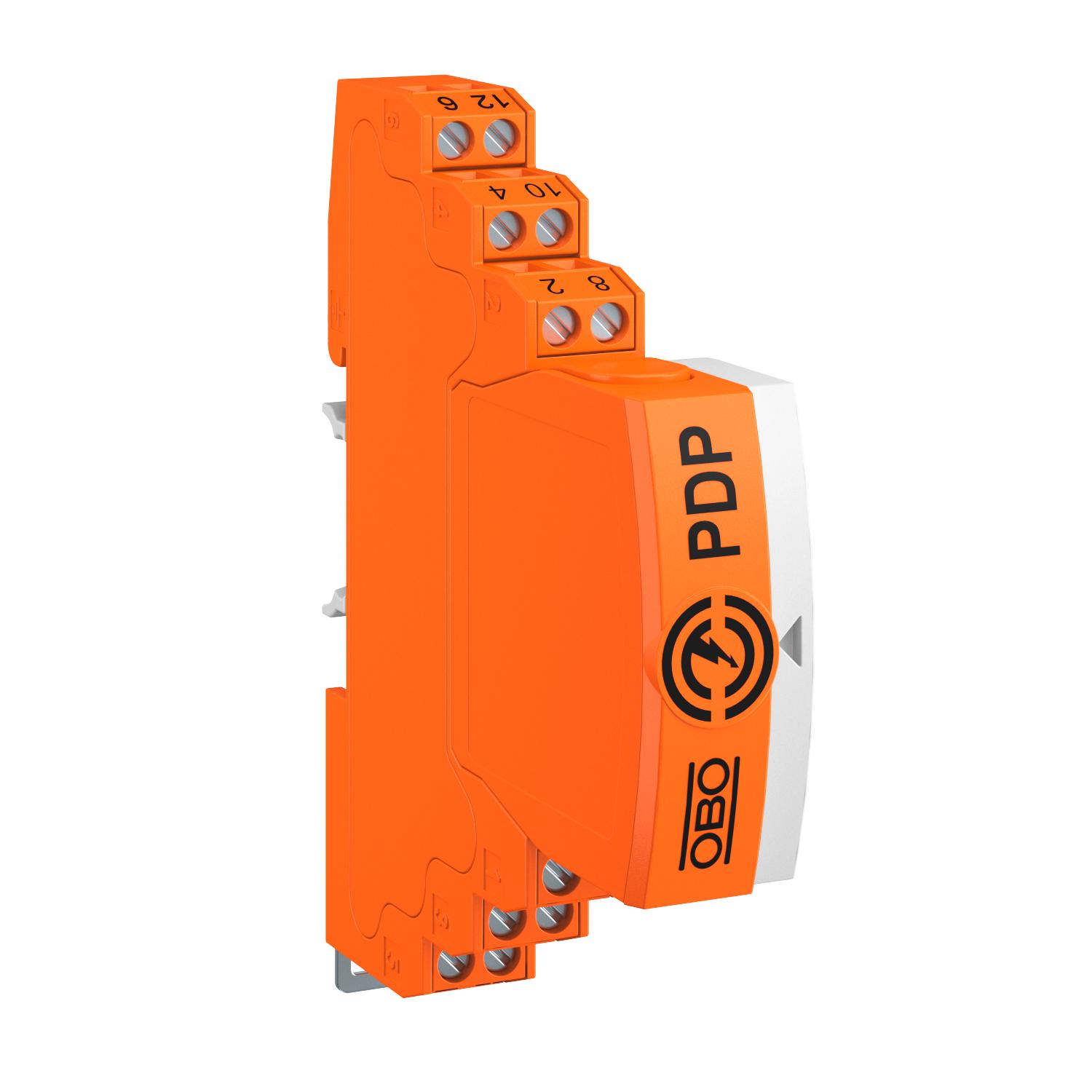

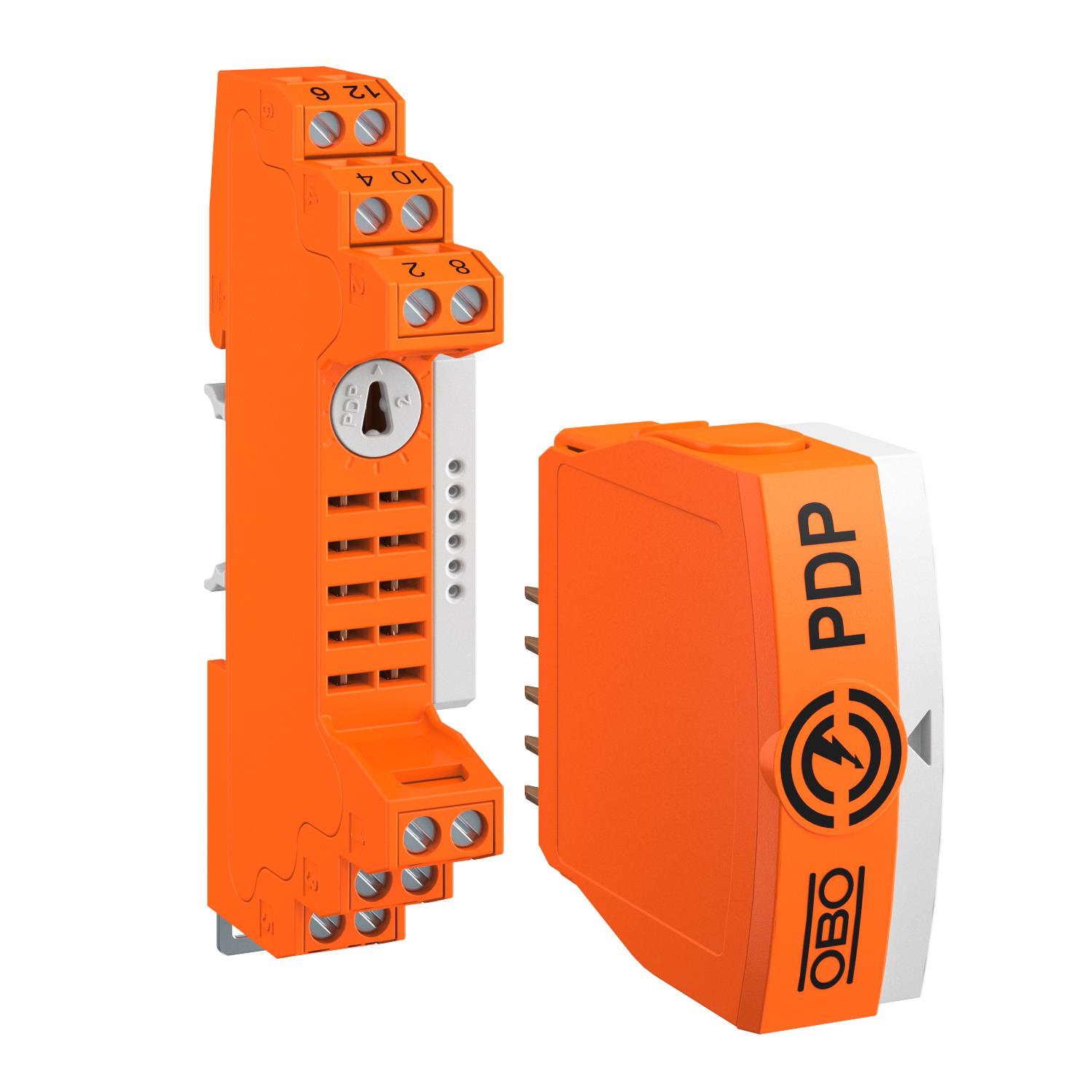

Zásuvná ochrana datového vedení, 2pól., přímé uzemnění, s OS, 24 V 2 | 2 pólový | 21 | 30 | Svorka

Zásuvná ochrana datového vedení, 2pól., přímé uzemnění, s OS, 24 V

Výr. č. 5080345 | EAN 4012196742196

Výr. č. / Typ

Počet pólov	2

Vyhotovenie	2 pólový

Najvyššie trvalé napätie AC

Najvyššie trvalé napätie DC

Zásuvný systém	Svorka

Popis produktu

Popis produktu

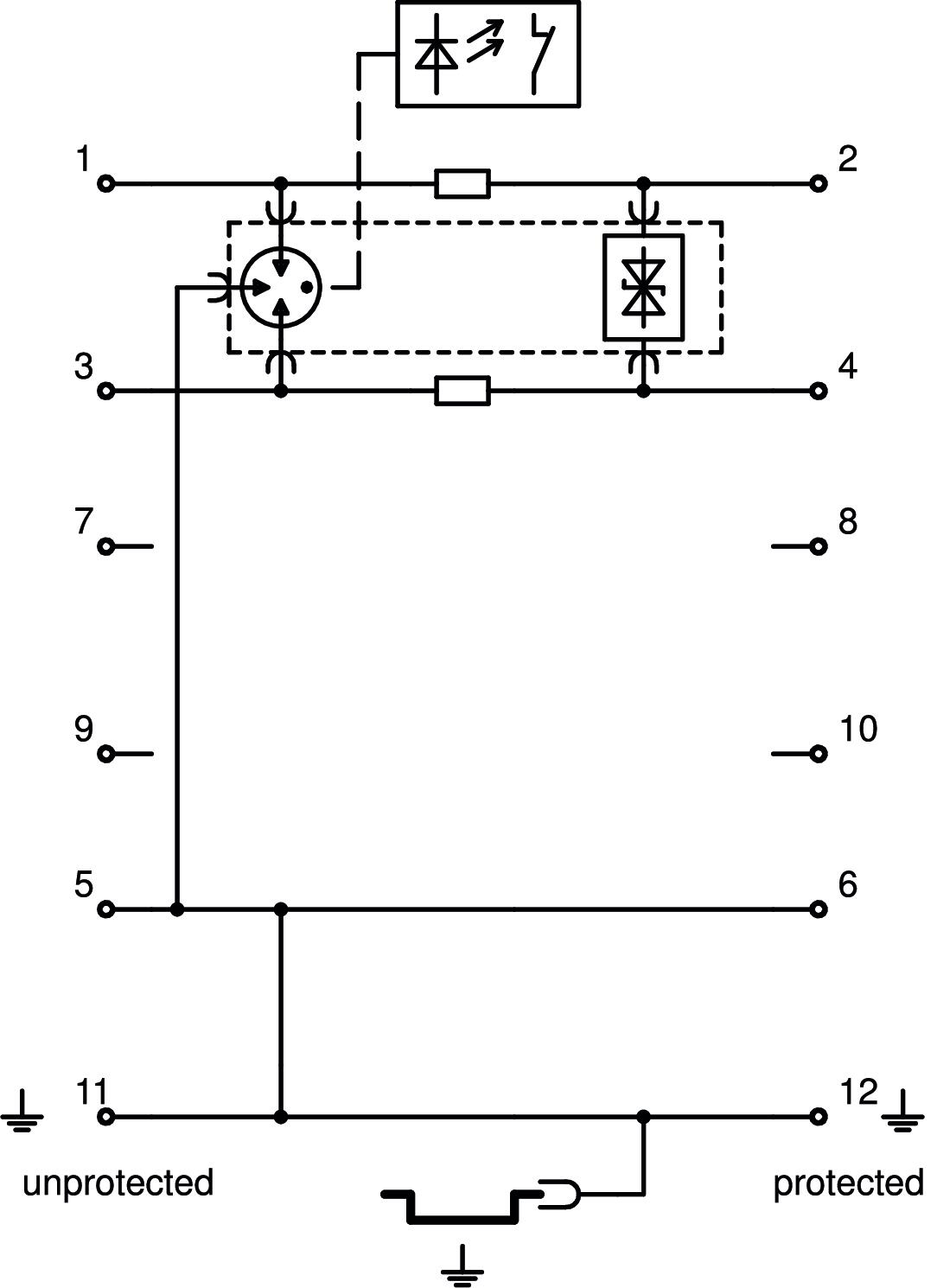

Zásuvná ochrana datových vedení typu 1 + 2 / D1 + C2 pro použití v měřicí, řídicí a regulační technice

• Ochranný přístroj pro více drátové systémy
• Přímé uzemnění stínění
• Kmitočtový rozsah do 100 MHz
• Možnost uzemnění přes DIN lištu nebo připojovací vedení
• Malá vestavná šířka 17,5 mm
• Vysoká provozuschopnost zařízení – bez ochranného modulu nedochází k přerušení signálu
• S optickou signalizací a možností dálkové signalizace prostřednictvím napájení PDP-PS
• Včetně integrovaného sběrnicového spoje

Použití: Univerzální ochrana před bleskem a přepětím zařízení pro přenos dat využívající technologii MaR.

Technické údaje

Technické údaje

Celkový zvodový prúd (10/350)	5 kA
Celkový zvodový prúd (8/20)	20 kA
Hraničný kmitočet	100 MHz
Impulzný prúd	2,5 kA
Kapacita (žila-zem)	≤30 pF
Kapacita (žila-žila)	≤30 pF
Kategorie	Typ 1+2/D1+C2
LPZ	0→2
Menovitý nárazový prúd zvodu (8/20 µs)	10 kA
Menovitý rázový zvodový prúd In podľa C2 (celkový)	20 kA
Menovitý zaťažovací prúd AC	0,425 A
Menovitý zaťažovací prúd DC	0,6 A
Montáž vstupu/výstupu	Šroubové svorky
Najvyššie trvalé napätie AC	21 V
Najvyššie trvalé napätie DC	30 V
Ochranná úroveň žila – zem	850 V
Ochranná úroveň žila – žila	150 V
Odolnosť proti rázovému prúdu žila – zem	10 kV / 5 kA
Odolnosť proti rázovému prúdu žila – žila	10 kV / 5 kA
Počet pólov	2

Pozdĺžny odpor	1.2 ± 5%
Pripájací prierez viacdrôtový max.	2,5 mm²
Pripájací prierez viacdrôtový min.	0,14 mm²
Pripájací prierez, plný vodič, max.	2,5 mm²
Pripojenie tienenia	áno
Rozmer	24V
Sériový odpor jednotlivých žíl	1,2 Ω ± 5%
Signalizácie na prístroji	žiadne
Skúšobná norma	IEC 61643-21
SPD podľa IEC 61643-1	class I+II
SPD podľa IEC 61643-21	Trieda I+II/D1+C2
SPD podľa STN EN 61643-11	Typ 1+2
Stupeň krytia	IP20
Teplotný rozsah použitia max.	80 °C
Teplotný rozsah použitia min.	-40 °C
Tienenie	priamy
Uzemnenie prostredníctvom:	Pripojovací kábel/montážna lišta
Vložené tienenie (Insertion loss)	≤3 dB
Vyhotovenie	2 pólový
Zásuvný systém	Svorka

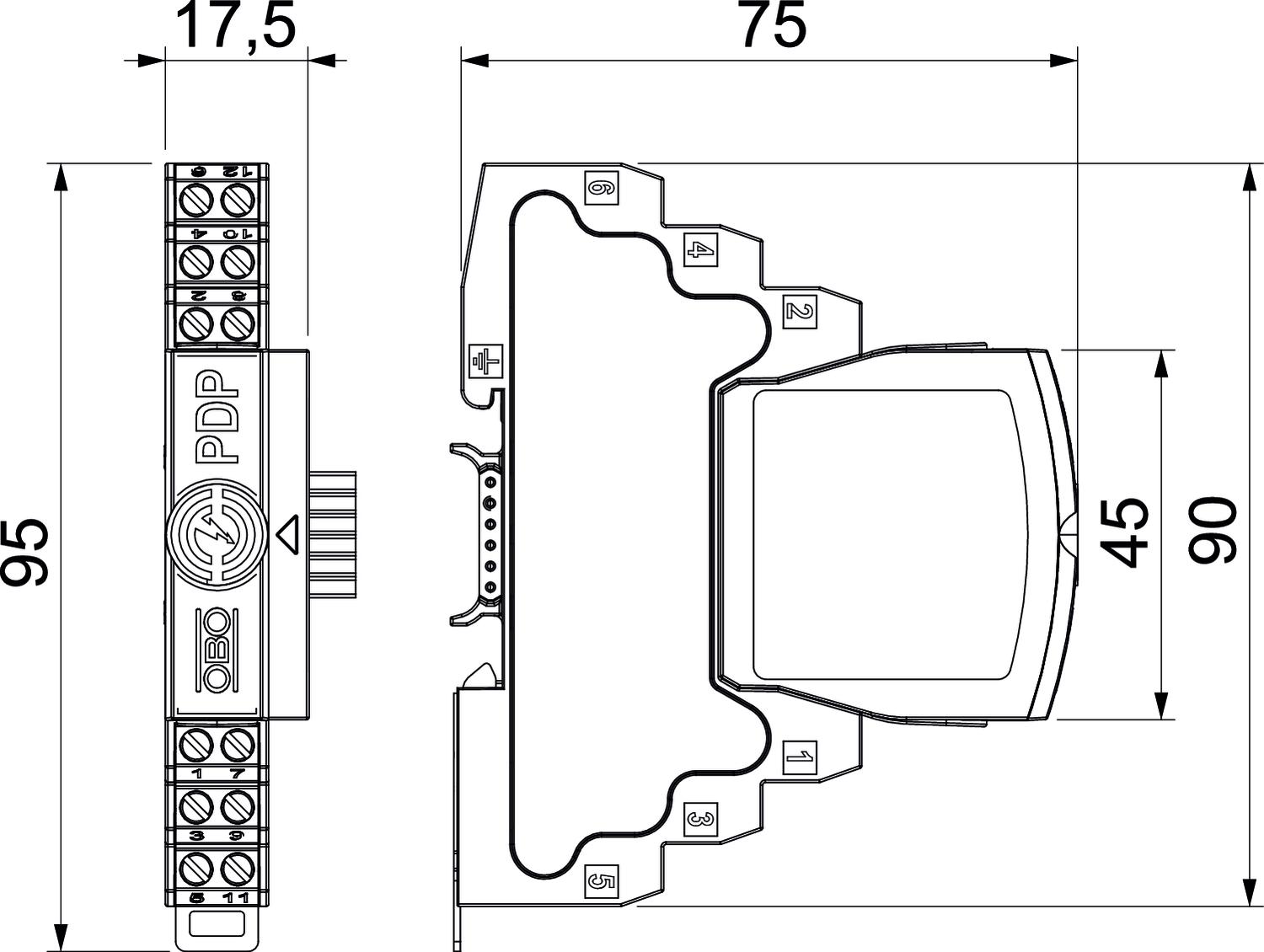

Rozmery

Dĺžka	75 mm
Šírka	17,5 mm

Výška	95 mm

Možnosti pripojenia

Pripájací prierez flexibilný max.	1,5 mm²
Pripájací prierez flexibilný min.	0,14 mm²

Pripájací prierez, plný vodič min.	0,14 mm²

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	0,9499 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	0,9499 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Množství
Declared Unit Quantity (LCA)	1

Všetky typy

Všetky typy

Typ	Počet pólov	Vyhotovenie	Najvyššie trvalé napätie AC	Najvyššie trvalé napätie DC	Zásuvný systém	Výr. č.	Množstvo	najm. PJ
PDP-2-5-D-OS	2	2 pólový	4,2 V	6 V	Svorka	5080341	Kus	1 Kus
PDP-2-12-D-OS	2	2 pólový	12 V	16 V	Svorka	5080343	Kus	1 Kus
PDP-2-24-D-OS	2	2 pólový	21 V	30 V	Svorka	5080345	Kus	1 Kus
PDP-2-48-D-OS	2	2 pólový	37 V	52 V	Svorka	5080347	Kus	1 Kus
