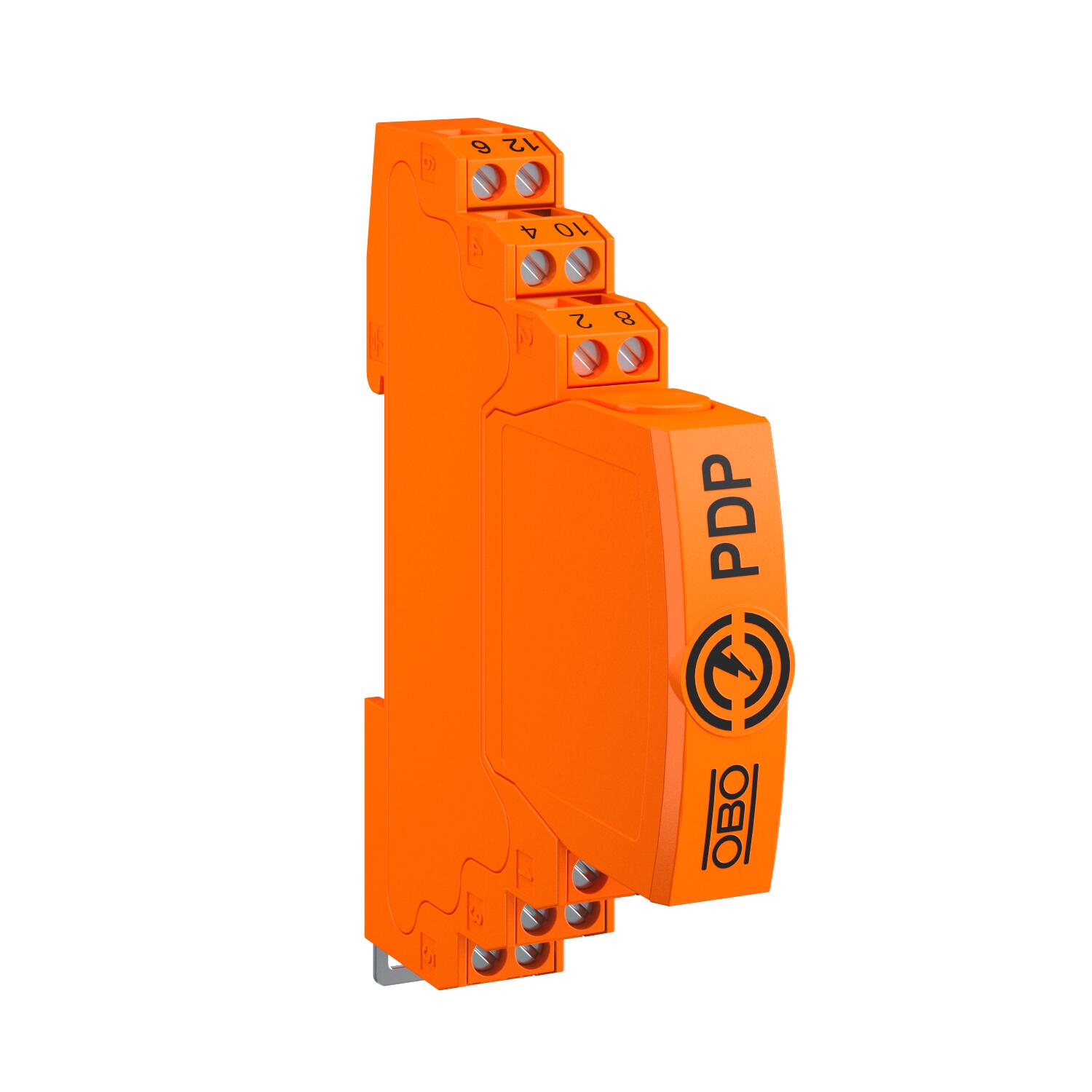

Zásuvná ochrana datové linky, 2-pólová, nepřímé uzemnění, 48 V
Výr. č. 5080315 | EAN 4012196741977
- Popis produktu
-
Popis produktuZásuvná ochrana datového vedení typu 1 + 2 / D1 + C2 pro použití v měřicí, řídicí a regulační technice
• Ochranné zařízení pro vícedrátové systémy
• Nepřímé uzemnění stínění
• Frekvenční rozsah až 100 MHz
• Uzemnění možné přes profilovou lištu nebo připojovací kabel
• Malá vestavná šířka 12,5 mm
• Vysoká spolehlivost systému - žádné přerušení signálu bez ochranného modulu
Použití: Univerzální ochrana před bleskem a přepětím pro zařízení na přenos dat v technologii MaR.
-
- Technické údaje
-
Technické údaje
Celkový zvodový prúd (10/350) 2,5 kA Celkový zvodový prúd (8/20) 20 kA Hraničný kmitočet 100 MHz Impulzný prúd 2,5 kA Kapacita (žila-zem) ≤30 pF Kapacita (žila-žila) ≤30 pF Kategorie Typ 1+2/D1+C2 LPZ 0→2 Menovitý nárazový prúd zvodu (8/20 µs) 10 kA Menovitý rázový zvodový prúd In podľa C2 (celkový) 20 kA Menovitý zaťažovací prúd AC 0,425 A Menovitý zaťažovací prúd DC 0,6 A Montáž vstupu/výstupu Šroubové svorky Najvyššie trvalé napätie AC 37 V Najvyššie trvalé napätie DC 52 V Ochranná úroveň tienenia – zem (S-PE) 1300 V Ochranná úroveň žila – zem 1600 V Ochranná úroveň žila – žila 170 V Odolnosť proti rázovému prúdu žila – zem 10 kV / 5 kA Odolnosť proti rázovému prúdu žila – žila 10 kV / 5 kA Počet pólov 2 Pozdĺžny odpor 1.2 ± 5% Pripájací prierez viacdrôtový max. 2,5 mm² Pripájací prierez viacdrôtový min. 0,14 mm² Pripájací prierez, plný vodič, max. 2,5 mm² Pripojenie tienenia áno Rozmer 48V Sériový odpor jednotlivých žíl 1,2 Ω ± 5% Signalizácie na prístroji žiadne Skúšobná norma IEC 61643-21 SPD podľa IEC 61643-1 class I+II SPD podľa IEC 61643-21 Trieda I+II/D1+C2 SPD podľa STN EN 61643-11 Typ 1+2 Stupeň krytia IP20 Teplotný rozsah použitia max. 80 °C Teplotný rozsah použitia min. -40 °C Tienenie nepriamy Uzemnenie prostredníctvom: Pripojovací kábel/montážna lišta Vložené tienenie (Insertion loss) ≤3 dB Vyhotovenie 2 pólový Zásuvný systém Svorka Rozmery

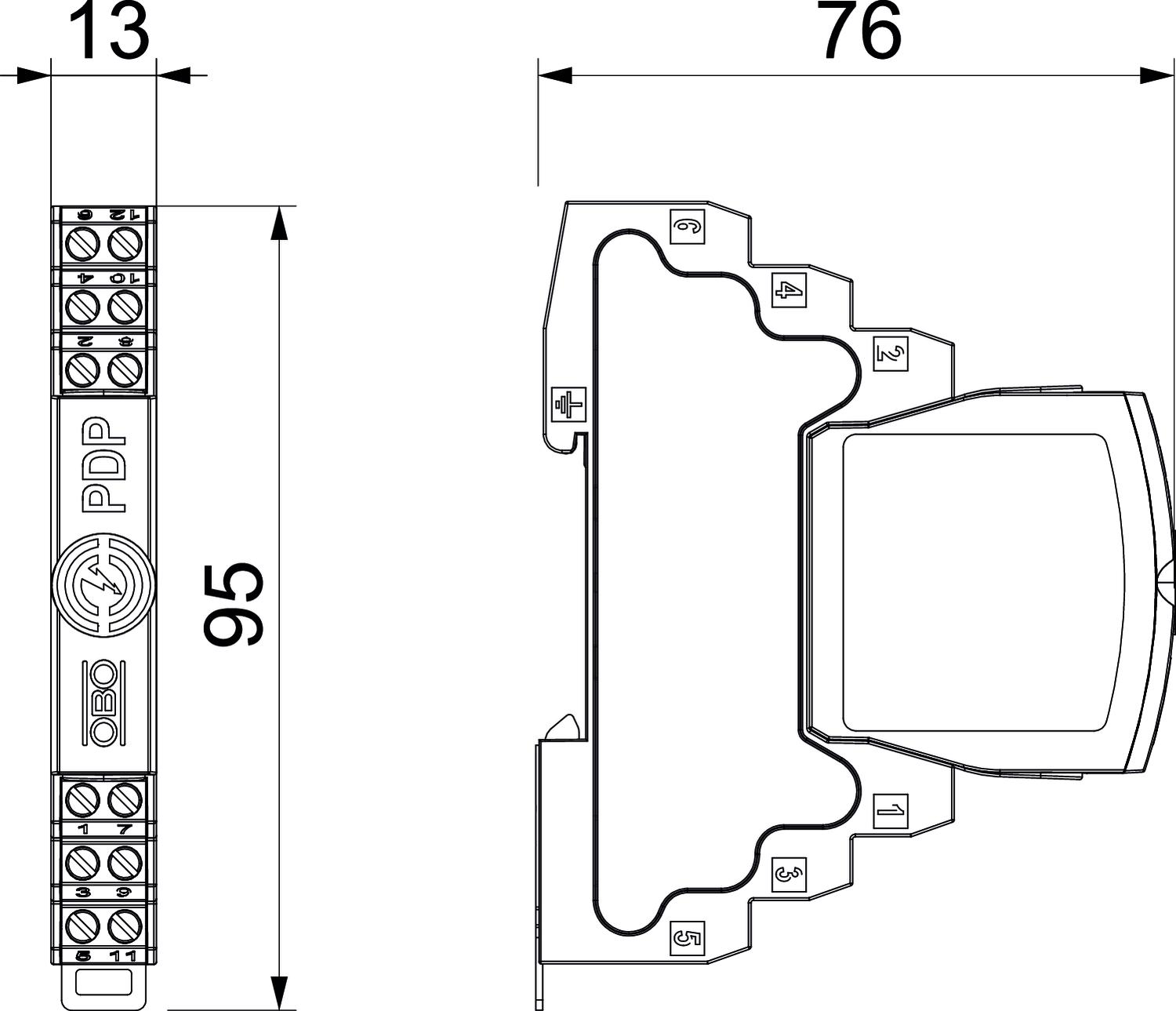

Dĺžka 76 mm Šírka 13 mm Výška 95 mm Možnosti pripojenia
Pripájací prierez flexibilný max. 1,5 mm² Pripájací prierez flexibilný min. 0,14 mm² Pripájací prierez, plný vodič min. 0,14 mm² CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 0,4264 kg CO2e / 1 Kus CO₂ Footprint (GWP) 0,4264 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 - Všetky typy
-
