Výložník AS 55 41 | 560 | 5,5
morepic-1 morepic-2

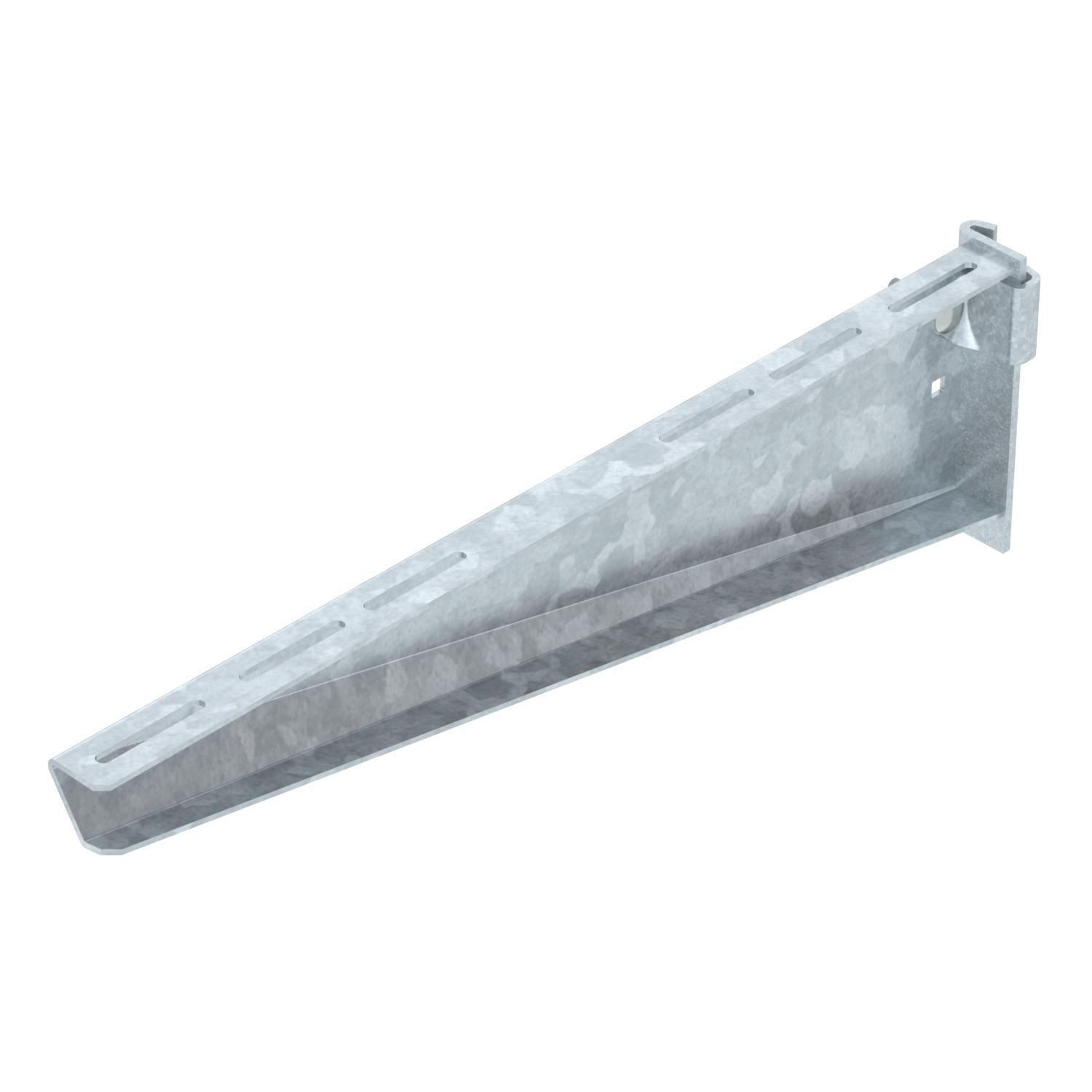

Výložník AS 55

Výr. č. 6419310 | EAN 4012195873167

41 mm
5,5 kN
Popis produktu
Popis produktu
Výložník v těžkém provedení k posuvnému upevnění na závěs z profilu IS 8.

Výložník může být oboustranně upevněn na profil I.

Jednotlivý upevňovací třmen včetně šroubu, podložky a matice lze objednat zvlášť pod objednacím číslem 6419007.

  • Communautés Européennes, Vyhlásenie ES o zhode podľa smerníc ES
  • Prohlášení o shodě UKCA
  • Profil I
  • Environmentální prohlášení o produktu (EPD)
  • Uhlíková stopa (PCF)
Technické údaje

Technické údaje

F v kN 5,5 kN
Farba pozinkováno
Materiál Oceľ
Nehrdzavejúca oceľ, morená nie
Povrch žiarovo zinkované ponorením
Produktová séria Řada AS 55
Rozmer B560mm
V zhode s ROHS áno
Vyhotovenie Závesový výložník
Zachovanie funkčnosti nie

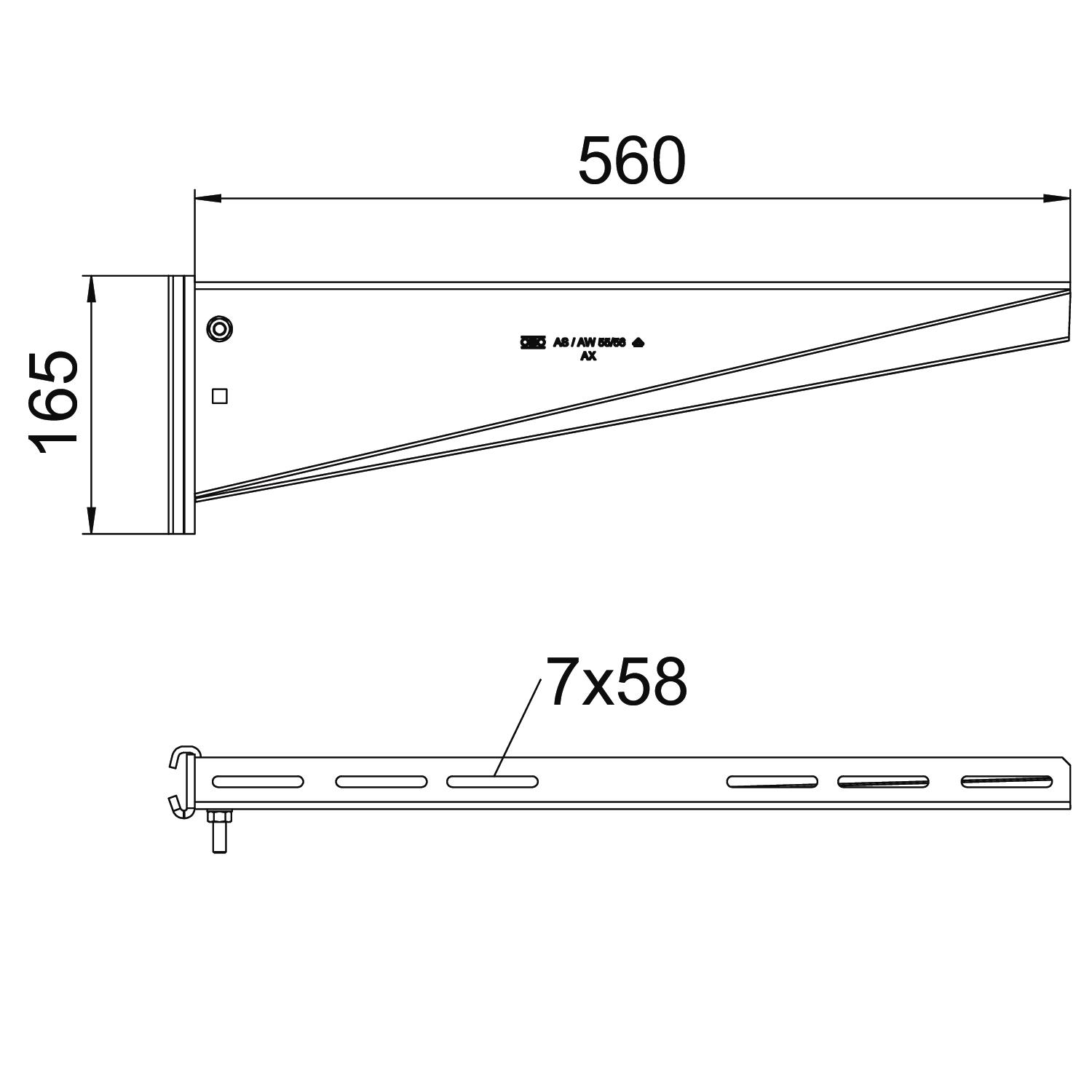

Rozmery

Dĺžka 41 mm
Rozmer A 41 mm
Rozmer B 560 mm
Rozmer H 165 mm
Šírka 560 mm
Výška 165 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu 6,4088 kg CO2e / 1 Kus
CO₂ Footprint (GWP) 6,4088 kg CO₂e
Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200
Declared Unit Množství
Declared Unit Quantity 1

Technické údaje

Zatěžovací diagram výložníku typu AS 55

Zatěžovací diagram výložníku typu AS 55
  • Prehyb špičky konzoly pri prípustnom zaťažení konzoly Prehyb špičky konzoly pri prípustnom zaťažení konzoly
  • Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
  • Krivka zaťaženia s dĺžkami konzol v mm Krivka zaťaženia s dĺžkami konzol v mm
Všetky typy

Všetky typy

Typ Dĺžka Šírka F v kN Výr. č. Množstvo najm. PJ
AS 55 21 FT 41 mm 210 mm 5,5 kN 6419286
1 Kus
AS 55 31 FT 41 mm 310 mm 5,5 kN 6419292
1 Kus
AS 55 41 FT 41 mm 410 mm 5,5 kN 6419298
1 Kus
AS 55 51 FT 41 mm 510 mm 5,5 kN 6419304
1 Kus
AS 55 56 FT 41 mm 560 mm 5,5 kN 6419310
1 Kus
AS 55 61 FT 41 mm 610 mm 5,5 kN 6419316
1 Kus
AS 55 71 FT 41 mm 710 mm 5,5 kN 6419322
1 Kus
AS 55 81 FT 41 mm 810 mm 5,5 kN 6419328
1 Kus
AS 55 91 FT 41 mm 910 mm 5,5 kN 6419334
1 Kus
AS 55 101 FT 41 mm 1010 mm 5,5 kN 6419340
1 Kus
Príslušenstvo

Montážne príslušenstvo

Výrobky Typ Výr. č. Množstvo najm. PJ
Šroub s plochou kulovou hlavou a maticí kombi F Šroub s plochou kulovou hlavou a maticí kombi F FRSB 6x12 F 6406122
100 Kus
