Výložník AS 15
Výr. č. 6421385 | EAN 4012196207916
- Popis produktu
-

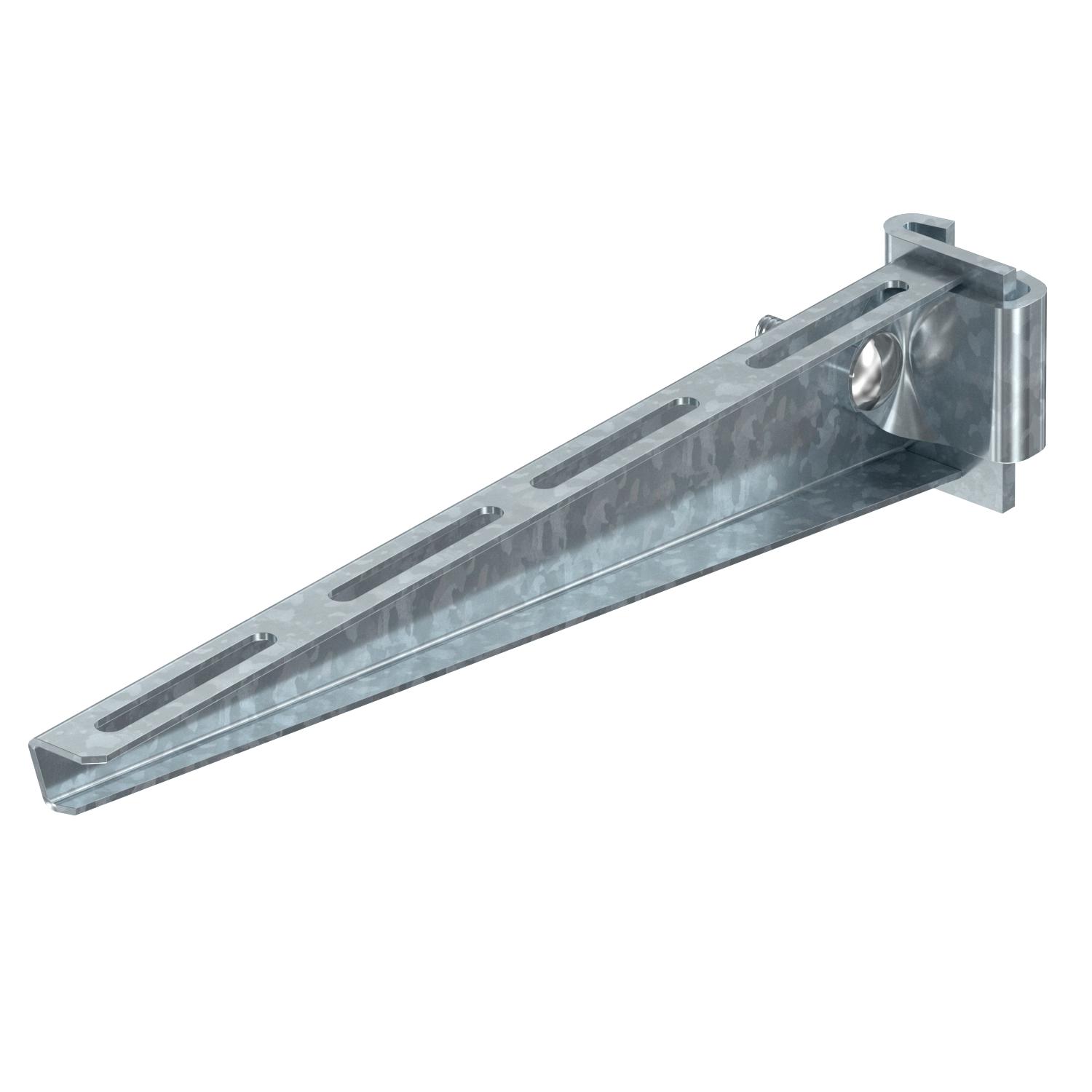

Popis produktuVýložník v lehkém provedení k posuvnému upevnění na závěs IS 8.
Výložník může být oboustranně upevněn na profil I.
Potřebný upínací pásek (výr. č. 6419015) včetně šroubu a matice lze objednat jednotlivě pro šířku výložníku 110 - 160 mm.
-
- Technické údaje
-
Technické údaje

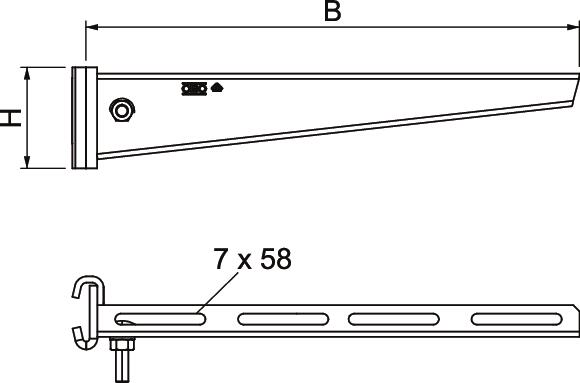

Artikel EPD áno CO2 stopa (GWP) od kolísky po bránu 1,3134 kg CO2e / 1 Kus Dĺžka 41 mm F v kN 1,5 kN Farba pozinkováno Materiál Oceľ Nehrdzavejúca oceľ, morená nie Povrch žiarovo zinkované ponorením Rozmer B310mm Rozmer A 41 mm Rozmer B 310 mm Rozmer H 65 mm Šírka 310 mm Vyhotovenie Závesový výložník Výška 65 mm Zachovanie funkčnosti nie Technické údaje
Záťažový diagram konzoly typu AS 15
- Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Na stiahnutie
-
List technických údajov AS 15 31 FT / 6421385 , 0.23MB , pdfEÚ Vyhlásenie o zhode AS 15 31 FT / 6421385 , 0.12MB , pdfVyhlásenie o zhode Spojeného kráľovstva AS 15 31 FT / 6421385 , 0.09MB , pdfREACH Vyhlásenie o zhode AS 15 31 FT / 6421385 , 0.12MB , pdfRoHS Vyhlásenie o zhode AS 15 31 FT / 6421385 , 0.12MB , pdfEnvironmentálna deklarácia produktu (EPD) AS 15 31 FT / 6421385 , 1.48MB , pdfSchválenie symbolov Značka schválenia VDE Závesné úchyty a konzoly , 0.12MB , pdfNávod na montáž Návod na montáž Systémy výložníkov I , 1.41MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
