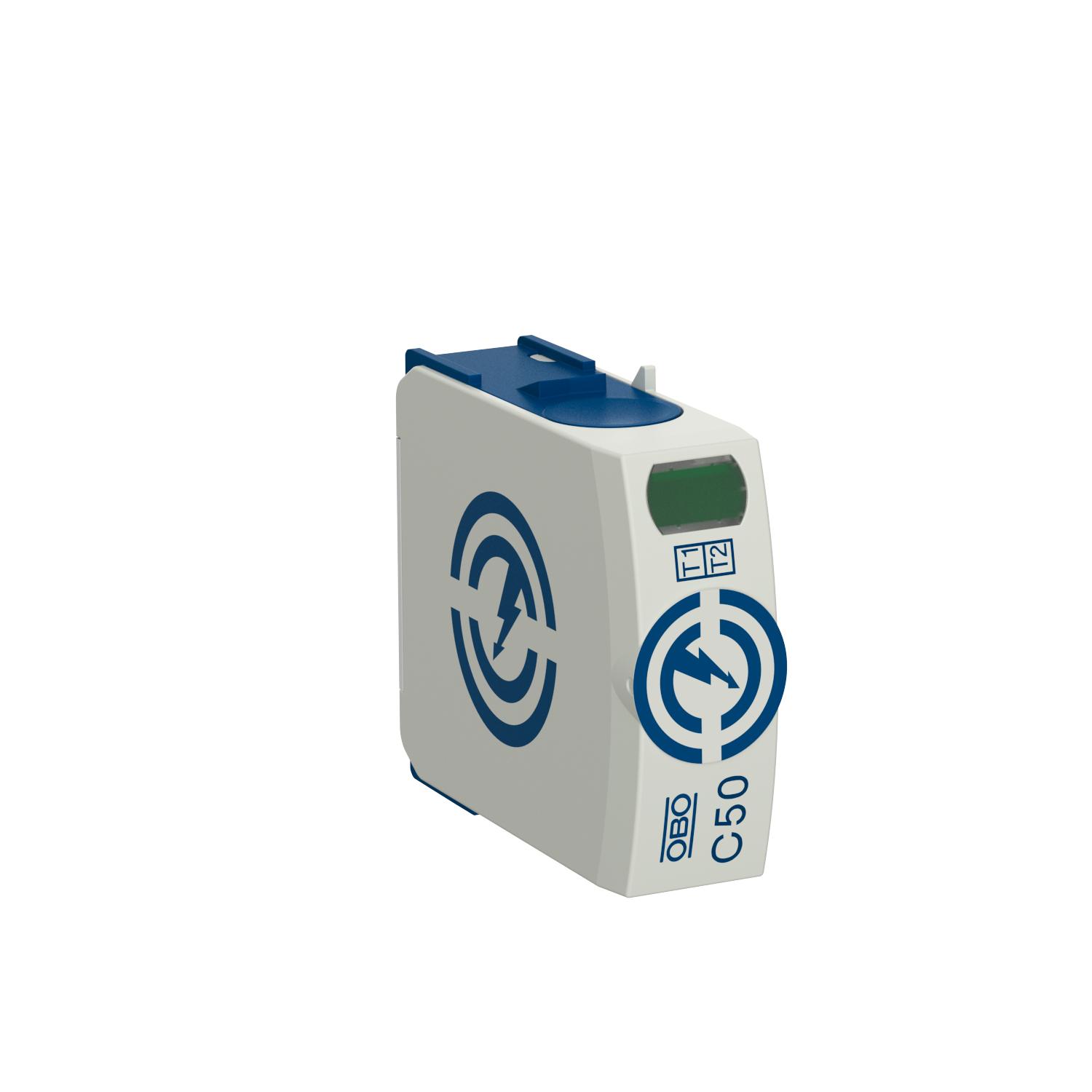

Vrchný diel NPE-C50

Výr. č. 5095609 | EAN 4012196337620

Výr. č. / Typ	5095609 / C50-0-255

Provedení pólů	N/PE

Najvyššie trvalé napätie AC	255 V

Stupeň krytia	IP20

Popis produktu

Popis produktu

Vrchní díl NPE, kombinovaný svodič bleskových proudů typu 1 + 2

• K vyrovnání potenciálů v ochraně před bleskem podle IEC 62305 (VDE 0185-305)
• Schopnost svodu bleskových proudů až 50 kA (10/350) celkově
• Modulární vyjímatelný svodič s oddělovacím zařízením a optickou signalizací stavu
• Blokovací funkce proti vibracím a napěťové kódování
• Plast podle UL 94 V-0

* Kompletní = vrchní a spodní díl

Technické údaje

Technické údaje

Certifikáty	VDE, KEMA, UL, ÖVE
Diaľková signalizácia	nie
Integrovaná predradená poistka	nie
Konfigurácia siete TN-C-S	áno
Konfigurácia siete TN-S	áno
Konfigurácia siete TT	áno
Materiál puzdra	PA UL 94 V-0
Maximálny rázový zvodový prúd (8/20 μs) [N-PE]	80 kA
Menovitý rázový prúd zvodu (8/20 µs) [N-PE]	50 kA
Minimálny odstup	1,5 mm
Najvyššie trvalé napätie AC	255 V
Napätie TOV [N-PE] - withstand mode - 200 ms	1200 V
Počet pólov	1
Prevádzková teplota max.	80 °C
Prevádzková teplota min.	-40 °C
Provedení pólů	N/PE

Rázový prúd atmosférického výboja (10/350) [celkovo]	50 kA
Rozmer	255V
Schopnosť zhášania následného prúdu (eff) [N-PE]	0,1 kA
Signalizácie na prístroji	optická
SPD podľa IEC 61643-1	class I+II
SPD podľa STN EN 61643-11	Typ 1+2
SPD podľa UL 1449	Type 4
Spôsob montáže	Montážna lišta 35 mm
Stupeň krytia	IP20
Teplotný rozsah použitia max.	80 °C
Teplotný rozsah použitia min.	-40 °C
Uťahovací moment	4 Nm
Vlhkosť vzduchu max.	95 %
Vlhkosť vzduchu min.	5 %
Vyfukujúci	nie

Možnosti pripojenia

Prierez vodiča flexibilný (s jemným lankom) max.	2 AWG
Prierez vodiča flexibilný (s jemným lankom) max.	35 mm²
Prierez vodiča flexibilný (s jemným lankom) min.	1,5 mm²
Prierez vodiča flexibilný (s jemným lankom) min.	16 AWG

Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	2 AWG
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	35 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	16 AWG
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	1,5 mm²

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	0,4832 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	0,4832 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200
