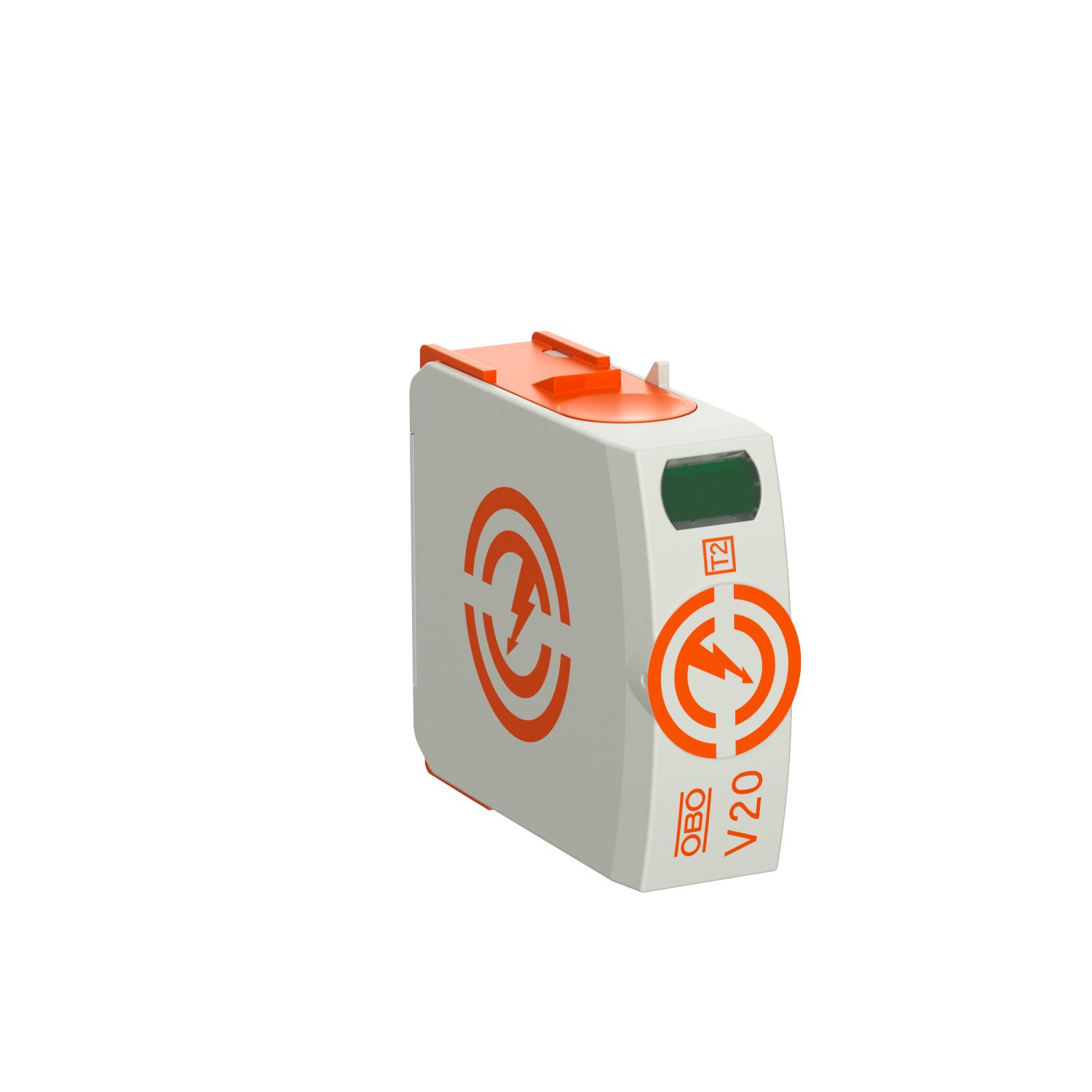

Vrchní díl V20 75 V
Výr. č. 5095360 | EAN 4012196163533
- Popis produktu
-
Popis produktuVrchní díl, svodič přepětí typu 2
• K ochraně před přepětím a vyrovnání potenciálů dle ČSN 33 2000-4-443 (IEC 60364-4-44)
• Svodová schopnost až 40 kA (8/20) na 1 pól díky vysoce výkonným varistorům

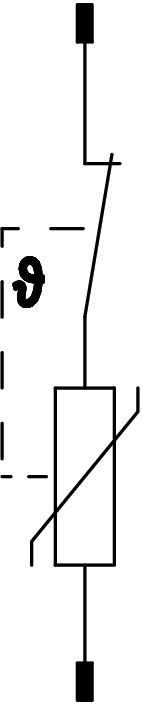

• Modulární zásuvný vrchní díl s dynamickým oddělovacím zařízením a optickou signalizací stavu
• Blokovací funkce proti vibracím a napěťové kódování
• Plast dle UL 94 V-0
-
- Technické údaje
-
Technické údaje
Certifikáty VDE, KEMA, UL, ÖVE Diaľková signalizácia nie Integrovaná predradená poistka nie Konfigurácia siete ostatné Materiál puzdra PA UL 94 V-0 Maximálny nárazový prúd zvodu (8/20 μs) 40 kA Maximálny rázový zvodový prúd (8/20 μs) [L-N] 40 kA Menovité napätie AC (50 / 60 Hz) 60 V Menovitý impulzný zvodový prúd (8/20 µs) [L-N] 20 kA Menovitý nárazový prúd zvodu (8/20 µs) 20 kA Minimálny odstup 1,5 mm Najvyššie trvalé napätie (L-N) 75 V Najvyššie trvalé napätie AC 75 V Ochranná úroveň [L-N] ≤0,5 Odolné voči skratu áno Odolnosť voči skratu pri max. nadprúdovej ochrane na strane siete 50 kA eff Počet pólov 1 Prevádzková teplota max. 80 °C Prevádzková teplota min. -40 °C Provedení pólů 1 Rozmer 75V Signalizácie na prístroji optická Skúšobná trieda typ 2 áno SPD podľa IEC 61643-1 class II SPD podľa STN EN 61643-11 Typ 2 SPD podľa UL 1449 Type 4 Spôsob montáže na základný prvok Stupeň krytia IP20 Teplotný rozsah použitia max. 80 °C Teplotný rozsah použitia min. -40 °C Vlhkosť vzduchu max. 95 % Vlhkosť vzduchu min. 5 % Vyfukujúci nie Zvyškové napätie [L-N] pri 1 kA 0,3 kV Zvyškové napätie [L-N] pri 5 kA 0,4 kV CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 0,2166 kg CO2e / 1 Kus CO₂ Footprint (GWP) 0,2166 kg CO₂e Datum stanovení hodnoty CO2 2025-05-21T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 - Všetky typy
