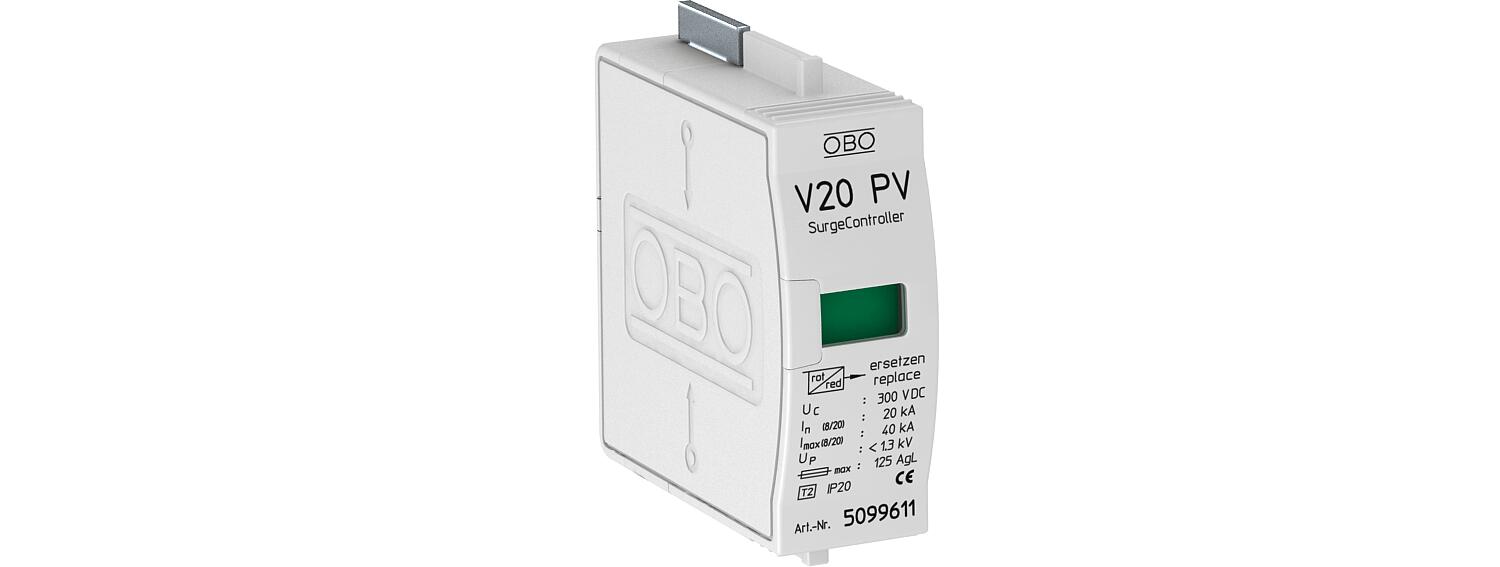

Vrchní díl pro fotovoltaiku – svodič přepětí typu 2 1 | 300 | IP20

Vrchní díl pro fotovoltaiku – svodič přepětí typu 2

Výr. č. 5099611 | EAN 4012195708902

Výr. č. / Typ	5099611 / V20-C 0-300PV

Provedení pólů	1

Najvyššie trvalé napätie AC	300 V

Stupeň krytia	IP20

Popis produktu

Popis produktu

Vrchní díl SurgeController – typ 2: svodič přepětí pro fotovoltaické systémy

• Vyrovnání potenciálů v ochraně před přepětím podle VDE 0100-443 (IEC 60364-4-44)
• Svodová schopnost až 40 kA (8/20) na každý pól
• Nízká ochranná úroveň DC: < 2,0 kV na každý pól (zapojení Y: 4,0 kV a Uoc max.
• Zásuvný svodič s tepelně-dynamickým odpojovacím zařízením a optickou kontrolou funkce
• Zapouzdřené varistorové svodiče z oxidu zinečnatého pro použití ve skříních rozvaděčů
• Vysoká elektrická vodivost s dlouhou životností

Použití: FV systémy s nebo bez samostatného izolovaného systému ochrany před bleskem

Technické údaje

Technické údaje

Čas odozvy	<25 ns
CO2 stopa (GWP) od kolísky po bránu	0,1685 kg CO2e / 1 Kus
Diaľková signalizácia	nie
Integrovaná predradená poistka	nie
Konfigurácia siete	TN
Konfigurácia siete DC	áno
Konfigurácia siete iná	nie
Konfigurácia siete IT	nie
Konfigurácia siete TN	áno
Konfigurácia siete TN-C	áno
Konfigurácia siete TN-C-S	áno
Konfigurácia siete TN-S	áno
Konfigurácia siete TT	áno
LPZ	1→2
Max. nadprúdová ochrana na strane siete	125
Maximálne predistenie	125 A
Maximálny nárazový prúd zvodu (8/20 μs)	40 kA
Menovité napätie AC (50 / 60 Hz)	400 V

Menovitý nárazový prúd zvodu (8/20 µs)	20 kA
Najvyššie trvalé napätie AC	300 V
Najvyššie trvalé napätie DC	300 V
Prevádzková teplota max.	80 °C
Prevádzková teplota min.	-40 °C
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	35 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	2,5 mm²
Provedení pólů	1
Rozmer	300V DC
Signalizácie na prístroji	optická
Skúšobná trieda typ 2	áno
SPD podľa IEC 61643-1	class II
SPD podľa STN EN 61643-11	Typ 2
Spôsob montáže	na základný prvok
Stupeň krytia	IP20
Teplotný rozsah použitia max.	80 °C
Teplotný rozsah použitia min.	-40 °C
Vyhotovenie	1pól., vrchní díl FV se základnou Y do 600 V DC
