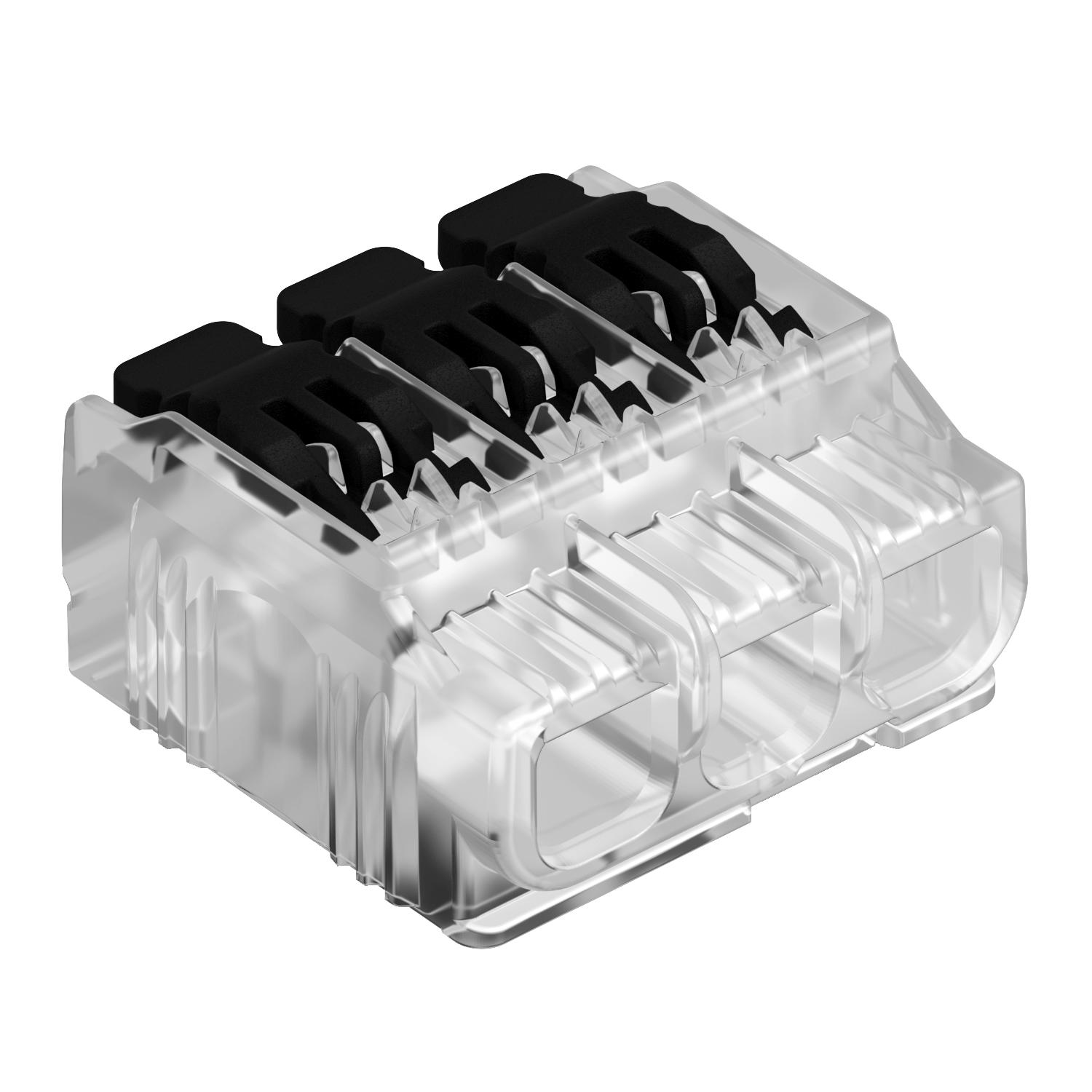

Univerzální násuvná svorka, 3pól.

Name: Univerzální násuvná svorka, 3pól.
Brand: OBO Bettermann
SKU: 2054423

Výr. č. 2054423 | EAN 4012197286781

Popis produktu

Popis produktu

Geprüft nach EN 60998

Schraubenlose Klemme zur Verbindung von elektrischen Leitern. Die Leiterart kann wahlweise flexibel, mehrdrähtig oder starr sein.

Bei der Verwendung von starren Leitern ist ein Öffnen des Lösehebels nicht erforderlich. Der Leiter kann direkt in die Klemme eingesteckt werden.

Zum Herauziehen der Leiter einfach den Lösehebel öffnen. Die Ader lässt sich dann problemlos herausziehen.

Nennquerschnitt:

Nennspannung 450 V

Nennstrom 32 A

Abisolierlänge: 9 mm (+1 mm)

Prüföffnung: Phasenprüfer und Prüfstift (max. Ø 2 mm) sehr gut zugänglich an der Oberseite der Klemme

Max. zulässige Umgebungstemperatur gemäß EN 60998: 85°C.

Technische Daten UL (USA)

Nennspannung 600 V

Nennstrom 20 A

Klemmbereich AWG 24-12

Umgebungstemp. max. 105°C

Technické údaje

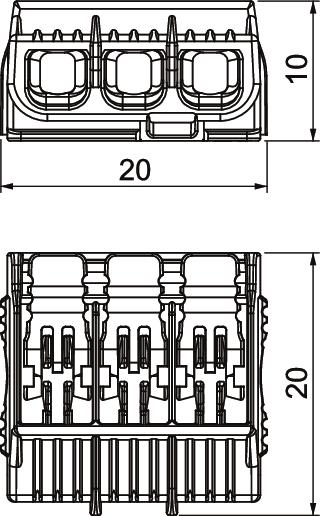

Rozmery

Dĺžka	19,6 mm
Farba	priehľadná
Izolačná látka	Termoplast
Menovité napätie	450 V
Menovitý prierez max.	4 mm²
Menovitý prierez min.	0,2 mm²
Menovitý prúd	32 A
ohňovzdorný	podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 850°C
Počet pólov	1
Počet upínacích miest	3
priehľadná	áno
Priemer kábla max.	2,3 mm
Priemer kábla min.	0,5 mm
Prierez	3× 0,2–4 mm² vícedrátové/plné vodiče mm²

Pripojiteľný prierez vodiča jednodrôtový max.	4 mm²
Pripojiteľný prierez vodiča jednodrôtový min.	0,2 mm²
Pripojiteľný prierez vodiča viacdrôtový max.	4 mm²
Pripojiteľný prierez vodiča viacdrôtový min.	0,2 mm²
Rozmer	19,6x19,9x10,5
S ovládacími páčkami	áno
Šírka	19,9 mm
Teplotný rozsah použitia max.	85 °C
Teplotný rozsah použitia min.	-5 °C
Vhodné na masívny vodič	áno
Vhodné pre flexibilné vodiče	áno
Vhodné pre splietané vodiče	áno
Výška	10,45 mm
