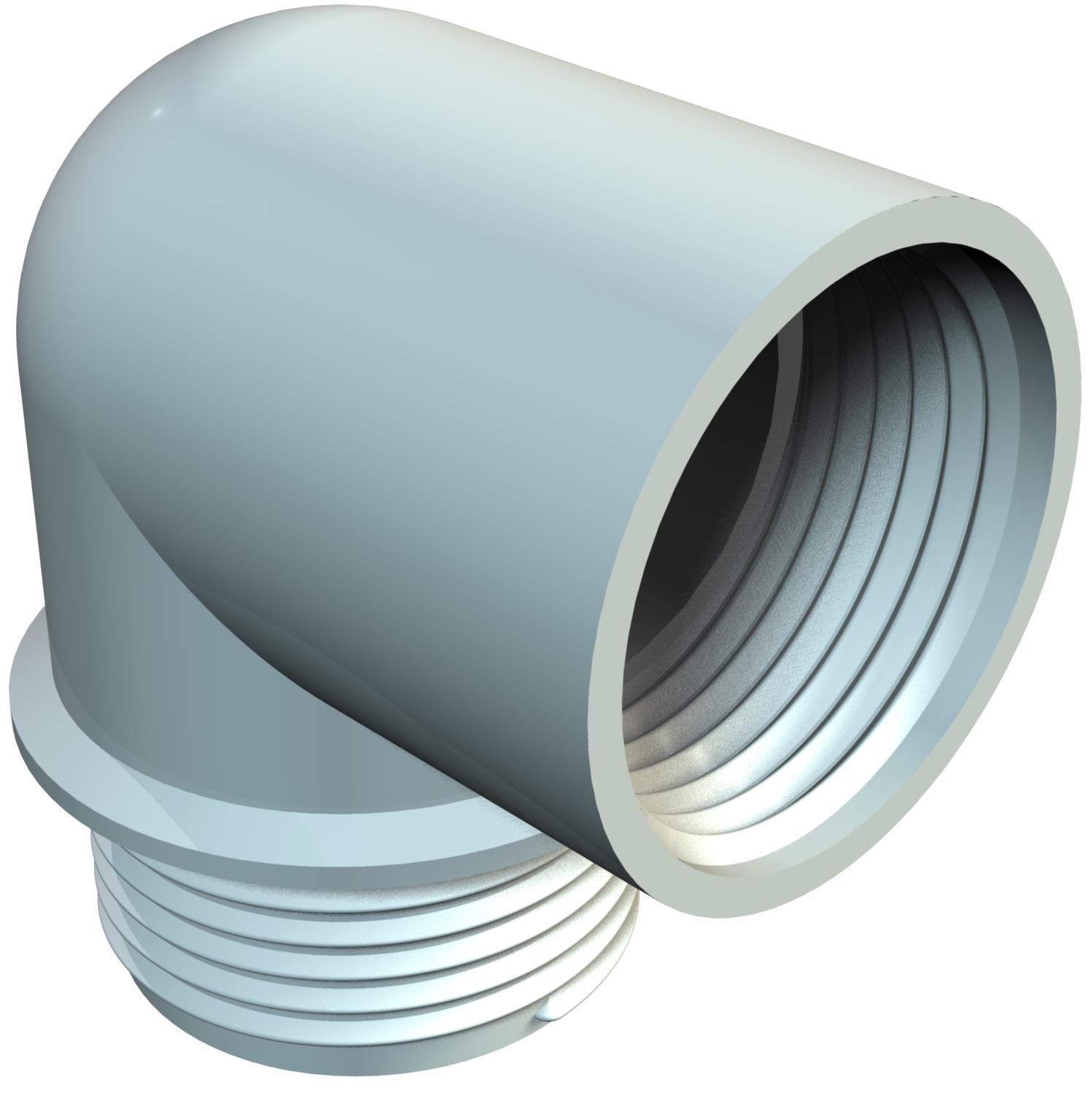

Úhlový vývod 90°, závit PG

Výr. č. 2029936 | EAN 4012195445517

Výr. č. / Typ

Rozmer závitu PG, vnútorný

Rozmer závitu PG vonkajší

Popis produktu

Popis produktu

Úhlový vývod s vnitřním a vnějším závitem PG dle DIN 40430.
Úhlový vývod lze doplnit 2 přítlačnými kroužky 107/D z oceli, jedním těsnicím kroužkem 107/A nebo 107/B a přítlačným šroubem 107/E na úhlovou vývodku.

Technické údaje

Technické údaje

Farba	svetlosivá
Materiál	Polyamid
ohňovzdorný	podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 650°C
Produktová séria	V-TEC
Rozmer	PG13,5
Rozmer závitu PG vonkajší	13,5

Rozmer závitu PG, vnútorný	13,5
Teplotný rozsah použitia max.	65 °C
Teplotný rozsah použitia min.	-20 °C
Tvar konštrukcie	so závitom
V zhode s ROHS	áno
Závit	Pg 13,5

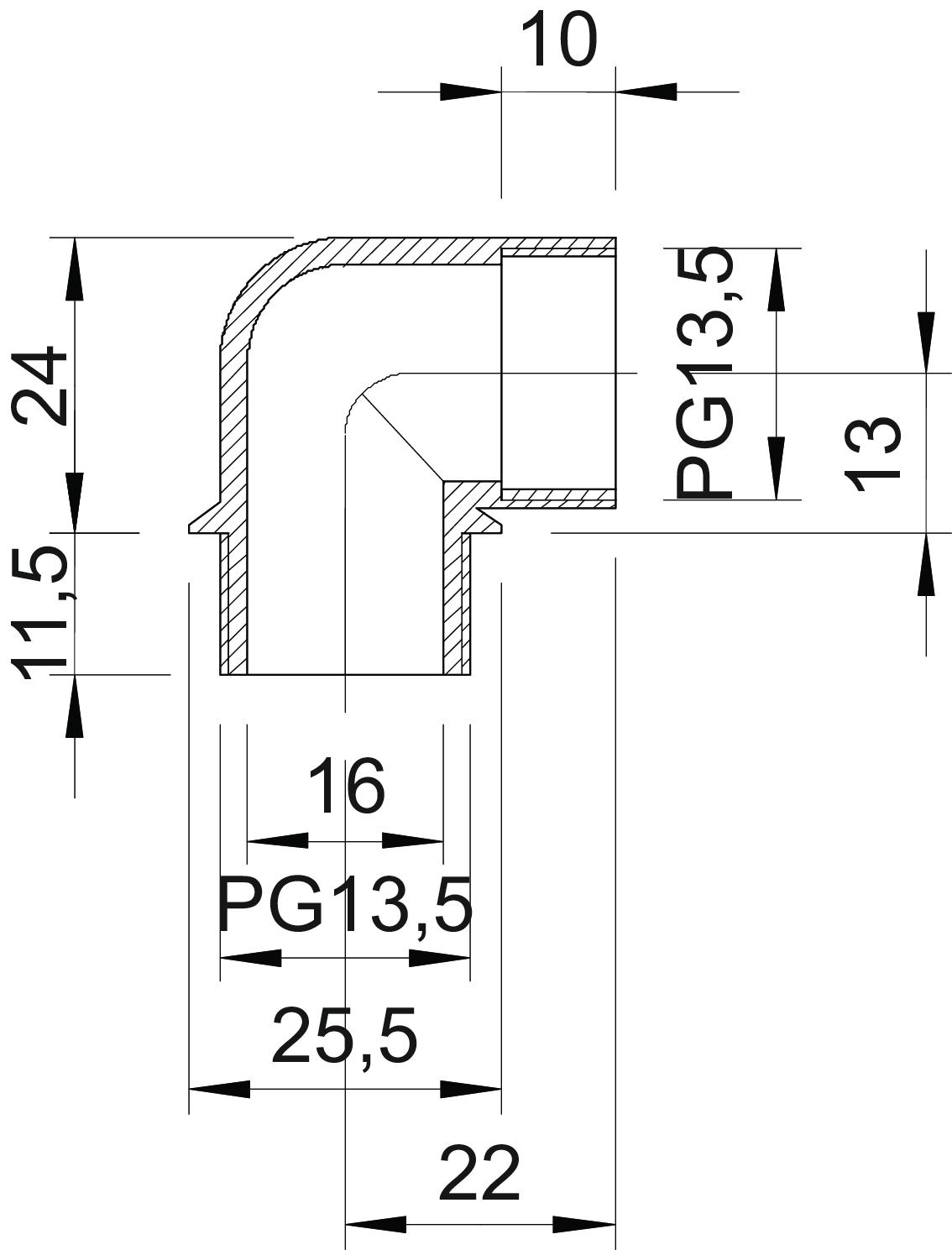

Rozmery

Rozmer A	22 mm
Rozmer B	13 mm
Rozmer D1	25,5 mm
Rozmer D2	16 mm

Rozmer L1	11,5 mm
Rozmer L2	10 mm
Rozmer L3	24 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	0,0368 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	0,0368 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	Množství
Declared Unit Quantity	1

Všetky typy

Všetky typy

Typ	Rozmer závitu PG, vnútorný	Rozmer závitu PG vonkajší	Výr. č.	Množstvo	najm. PJ
107 W PG 9 PA	9	9	2029901	Kus	10 Kus
107 W PG11 PA	11	11	2029928	Kus	10 Kus
107 W PG13.5 PA	13,5	13,5	2029936	Kus	10 Kus
107 W PG16 PA	16	16	2029944	Kus	10 Kus
107 W PG21 PA	21	21	2029952	Kus	10 Kus
