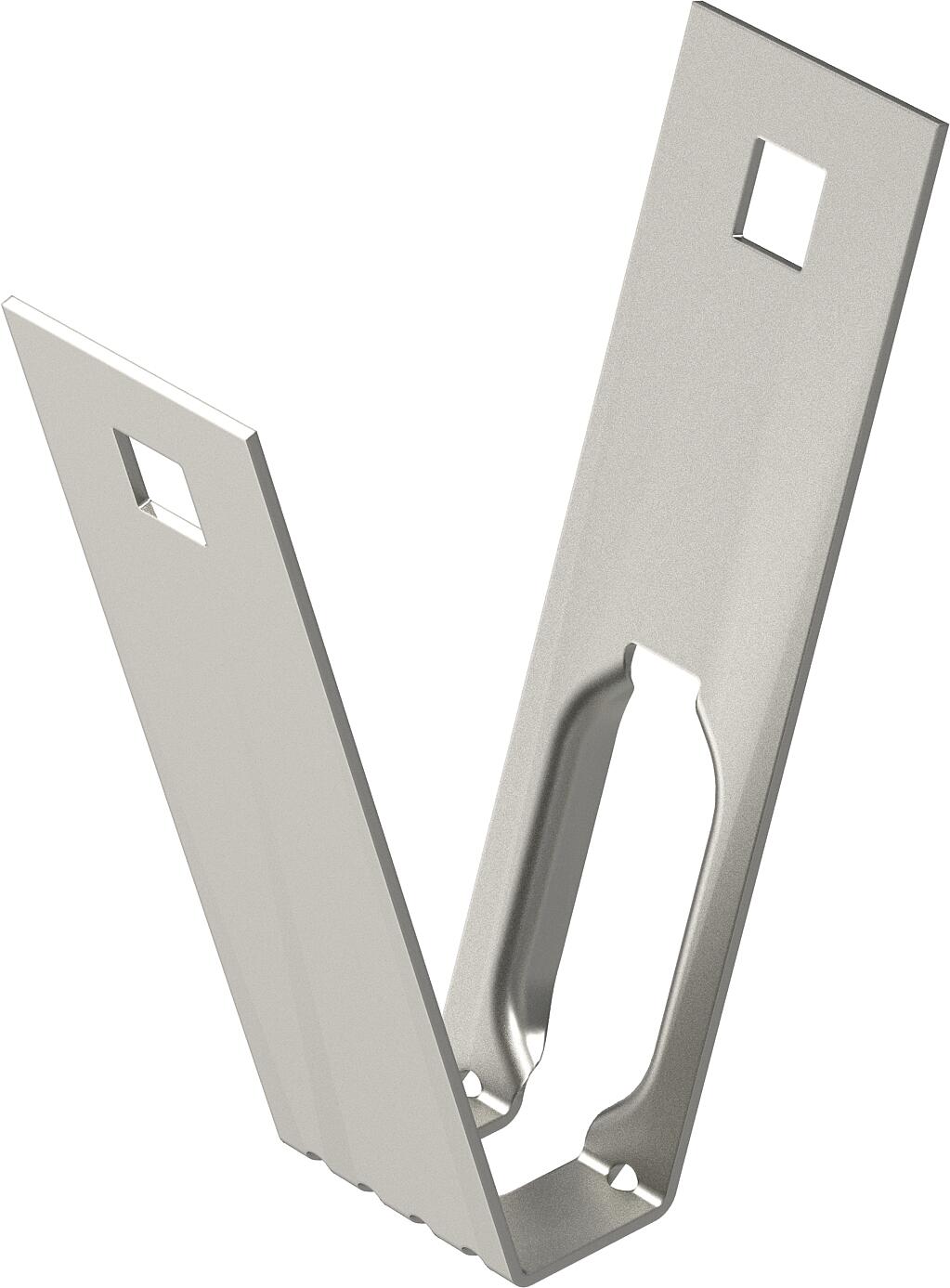

Trapézový úchyt A2
Výr. č. 6357516 | EAN 4012195523673
- Popis produktu
-
Popis produktuTrapézový úchyt pro podvěšenou montáž kabelových nosných systémů na standardní trapézové stropy.
Při použití stanovených otvorů je možné trapézový úchyt namontovat na trapézový profil o šířce až cca 80 mm. Upevnění se provádí pomocí západky typu TPB R nebo šroubu se šestihrannou hlavou typu SKS 10×110.
-
- Technické údaje
-
Technické údaje
CO2 stopa (GWP) od kolísky po bránu 0,4829 kg CO2e / 1 Kus Dĺžka 36 mm F v kN 0,8 kN Farba nehrdzavejúca oceľ Hrúbka materiálu 1,5 mm Koniec závesu nie Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Nehrdzavejúca oceľ, morená áno Povrch lesklá, dodatočne upravená prestaviteľný áno Rozmer 100x116 Šírka 100 mm Vhodné pre závitovú tyč, metrickú 10 Výška 116 mm Zachovanie funkčnosti nie - Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ

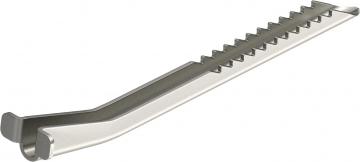

Západka pro trapézový úchyt A2
TPB R A2 6357538 20 Kus - Na stiahnutie
-
