Těžký mřížový žlab SGR 155 FT
Výr. č. 6003696 | EAN 4012195382553
- Popis produktu
-

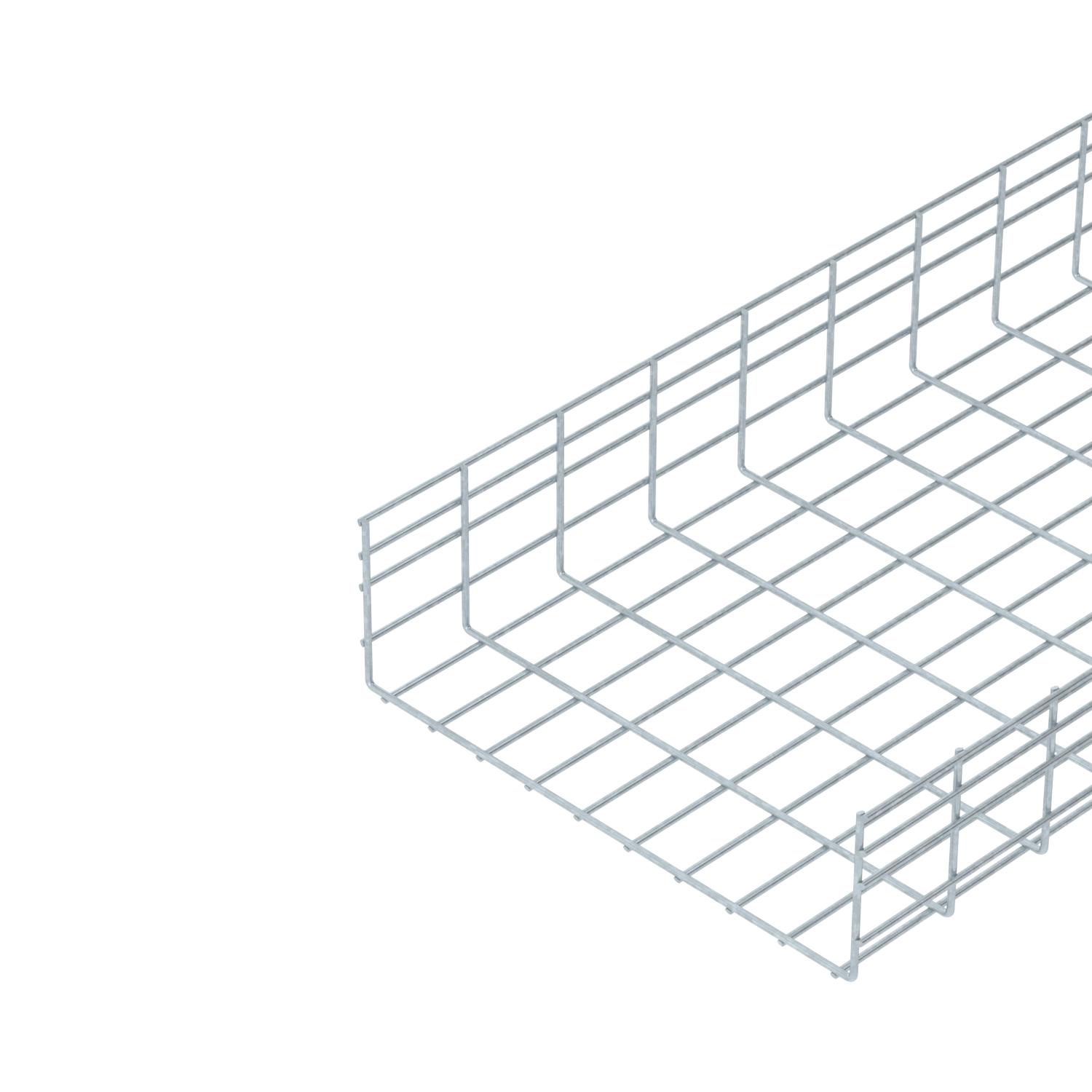

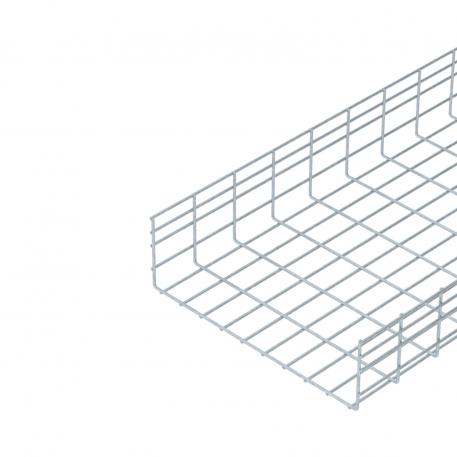

Popis produktuMřížový žlab z bodově svařených ocelových drátů s výškou bočnice 155 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.
Velikost ok činí 50 × 100 mm.
-
- Technické údaje
-
Technické údaje

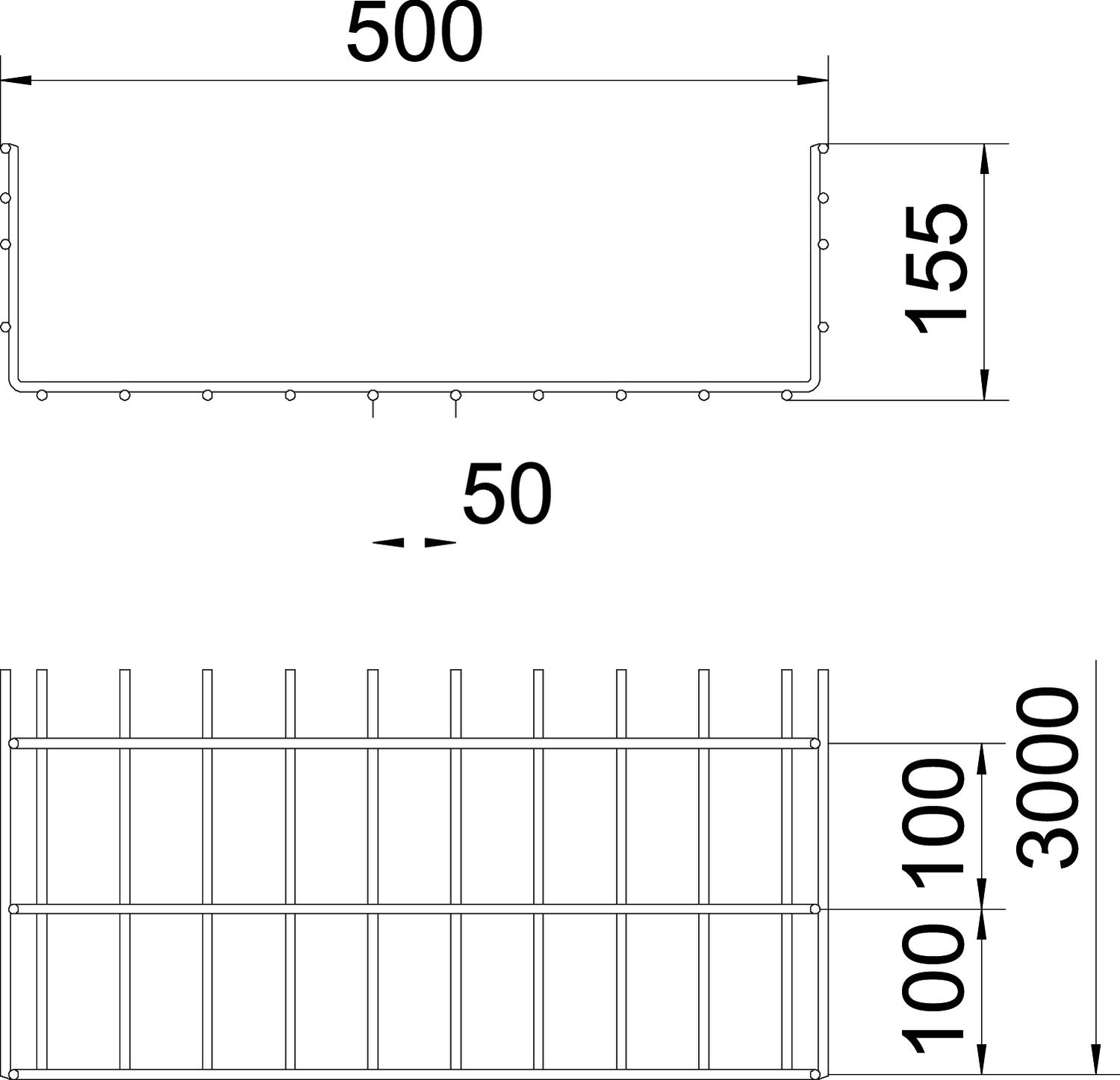

Bezskrutková spojka nie Druh spojky káblového nosného systému priskrutkované Farba pozinkováno Integrovaná deliaca stena bez Materiál Oceľ Nehrdzavejúca oceľ, morená nie Povrch žiarovo zinkované ponorením Prevedenie spojky bez spojky Priemer drôtu 6 mm Rozmer 155x500x3000 Tvar profilu Tvar U Typ testu zaťaženia podľa IEC 61537 Typ II Úžitkový prierez 738 cm² Úžitkový prierez 73800 mm² V zhode s ROHS áno Vyhotovenie s veľkým rozpätím nie Zachovanie funkčnosti nie Rozmery
Dĺžka 3000 mm Rozmer B 500 mm Šírka 19,69 in Šírka 500 mm Výška 155 mm Výška 6,1 in Zaťaženie
Vzdialenosť podpier 1,0 m 4,5 kN/m Vzdialenosť podpier 1,5 m 2,6 kN/m Vzdialenosť podpier 2,0 m 1,6 kN/m Vzdialenosť podpier 2,5 m 1,15 kN/m Vzdialenosť podpier 3,0 m 1 kN/m Vzdialenosť podpier 3,5 m 0,92 kN/m Vzdialenosť podpier 4,0 m 0,65 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 11,786 kg CO2e / 1 meter CO₂ Footprint (GWP) 11,786 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit m Declared Unit Quantity 1 Technické údaje
Záťažový diagram mrežového žľabu typu SGR 155
-
Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
-
Vzdialenosť podpier v m
-
Prehyb priečnika v mm pri prípustnom kN/m
-
Schéma zaťaženia pri skúšobnej metóde
-
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
-
Krivka prehybu priečnika podľa vzdialenosti podpier
-
- Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Veko nedierované DD
DRLU 500 DD 6052668 3 m
Spojka FT
GUV 6 FT 6016573 20 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Přepážka 135 DD
TSG 135 DD 6062338 3 m
Spona veka, univerzálna A2
DKU A2 6065600 20 Kus
Kabelový odbočný plech FT
KAB GR FT 6220142 10 Kus - Na stiahnutie
-
