Systémové řešení pro fotovoltaiku typu 1 + 2 s konektorem MC4 pro střídače s dvěma MPP trackery, 900 V DC IP66

Systémové řešení pro fotovoltaiku typu 1 + 2 s konektorem MC4 pro střídače s dvěma MPP trackery, 900 V DC

Výr. č. 5088565 | EAN 4012196440580

Výr. č. / Typ	5088565 / VG-BC900S11

Stupeň krytia	IP66

Popis produktu

Popis produktu

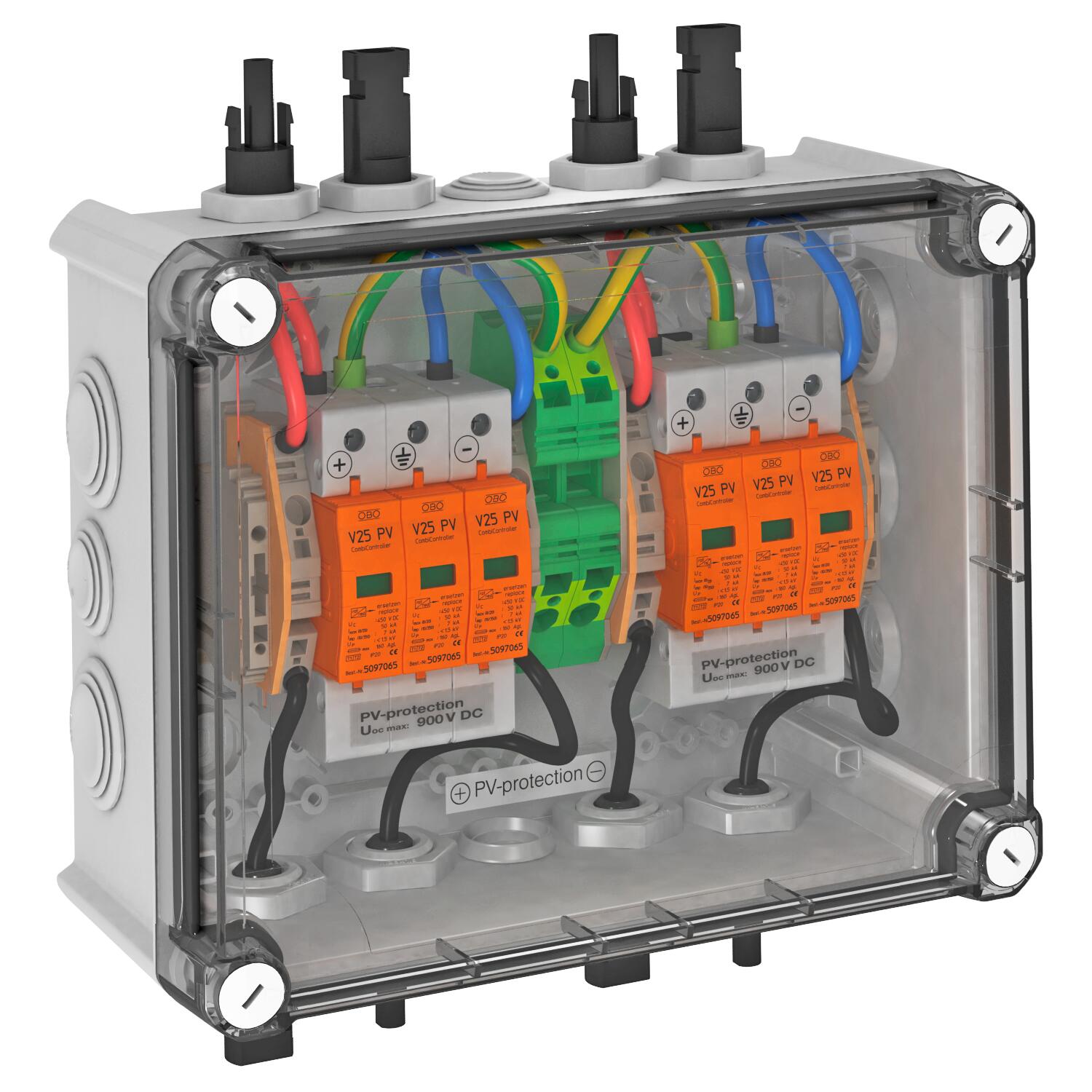

Systémové řešení typu 1 + 2 s konektorem MC4 pro FV střídače s dvěma oddělenými MPP trackery

• Varistorový svodič, zásuvný s odpojovacím zařízením, zapojení Y odolné proti chybám podle VDE 0100-712 (50539-12)
• Kombinovaný svodič typu 1 + 2 pro vyrovnání potenciálů v ochraně před bleskem podle EN 62305 (VDE 0185-305)
• Nízká ochranná úroveň DC: < 3,0 kV (Uoc max. = 900 V DC s V25-B + C / 0-450PV)
• Vstup FV string (konektor MC4) na vstup MPP-WR, až 30A DC na terminál
• Předem smontováno v polykarbonátovém pouzdře (IP66) odolném vůči UV záření pro venkovní použití

Pro DC ochranu střídače ve FV systémech.

Pokud hrozí kondenzace z větru, ledu, teploty nebo slunce, mohou být nutná další opatření!

Technické údaje

Možnosti pripojenia

Anschlussart Generatoranschlusskasten	MC4
Bleskový prúd (10/350 μs)	7 kA
Čas odozvy	<25 ns
CO2 stopa (GWP) od kolísky po bránu	5,8524 kg CO2e / 1 Kus
Diaľková signalizácia	nie
Druh vedenia pre prepäťové ochrany	Vedenie energie DC (PV)
Druh zavedenia	MC4
Entries per MPPT	1
Exits per MPPT	1
Farba	svetlosivá; RAL 7035
Funkcia monitorovania	nie

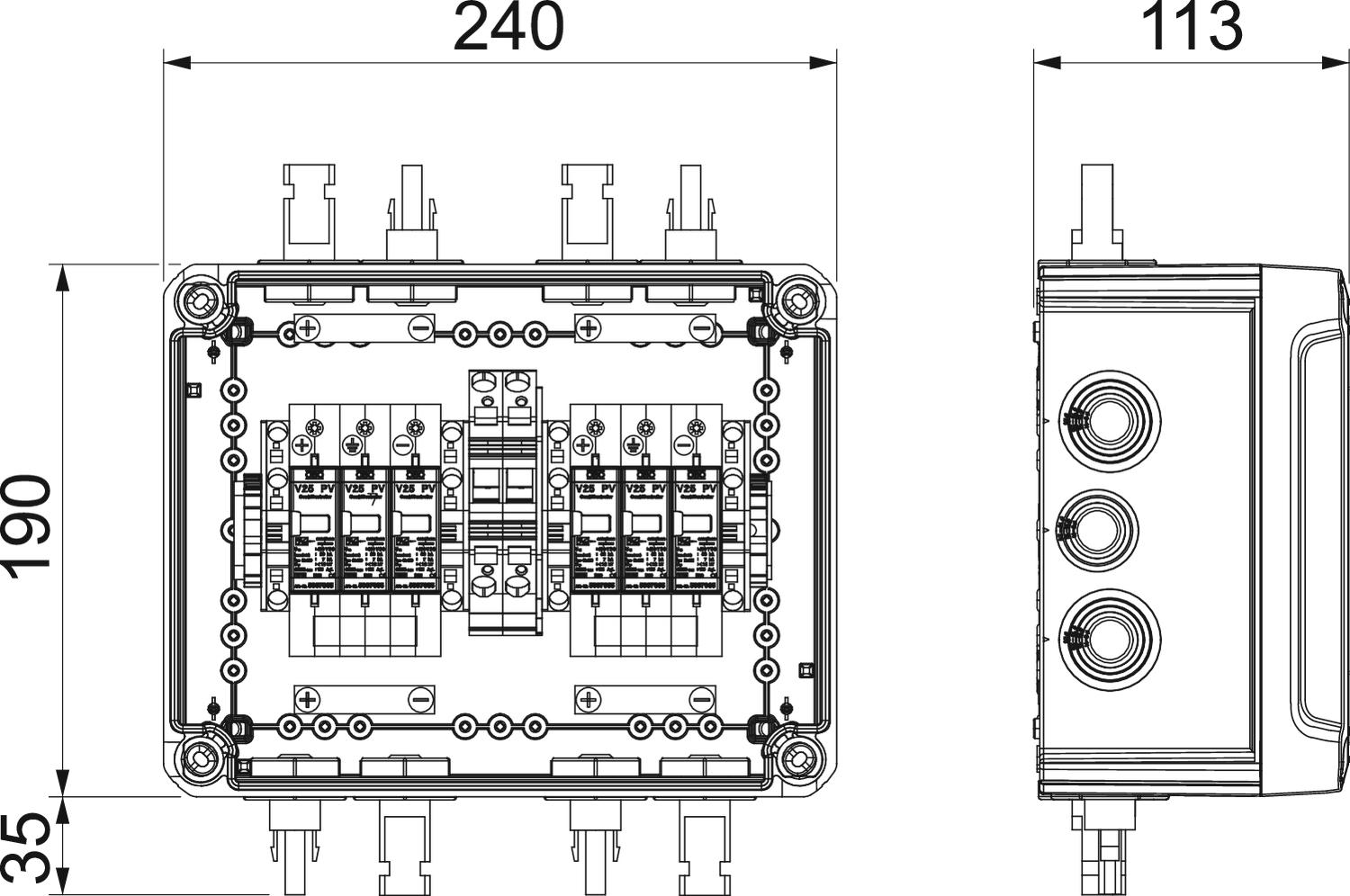

Hĺbka	113 mm
Istenie vetvy	bez
Konfigurácia siete	DC
Konfigurácia siete DC	áno
Konfigurácia siete iná	nie
Konfigurácia siete IT	nie
Konfigurácia siete TN	nie
Konfigurácia siete TN-C	nie
Konfigurácia siete TN-C-S	nie
Konfigurácia siete TN-S	nie
Konfigurácia siete TT	nie
LPZ	0→2
Materiál puzdra	PCPC
Max. napätie PV	900 V
Max. vstupné napätie DC	900 V
Max. vstupný prúd na vetvu	30 A
Max. Výstupný prúd	30 A
Maximálny nárazový prúd zvodu (8/20 μs)	50 kA
Menovitý impulzný zvodový prúd (8/20 µs) [L-N]	30 kA

Menovitý nárazový prúd zvodu (8/20 µs)	30 kA
Najvyššie trvalé napätie DC	900 V
Number of MPPTs	2
Osadenie výkonovým odpojovačom	nie
Počet pólov	3
Počet prívodov vedení	8
Počet vstupov	1
Počet vstupov vetvy	1
Prevádzková teplota max.	80 °C
Prevádzková teplota min.	-40 °C
Prierez vodiča flexibilný (s jemným lankom) min.	25 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	35 mm²
Rázový zvodový prúd (8/20) [celkový]	60 kA
Rozmer	900V DC
Signalizácie na prístroji	optická
Šírka	240 mm
Skúšobná trieda typ 1	áno
Skúšobná trieda typ 2	áno
Skúšobná trieda typ 3	nie
SPD podľa IEC 61643-1	class I+II
SPD podľa STN EN 61643-11	Typ 1+2
Spôsob montáže	predmontovaný v puzdre
Stupeň krytia	IP66
Stupeň krytia kód IK	IK05
Teplotný rozsah použitia max.	60 °C
Teplotný rozsah použitia min.	-5 °C
Vyfukujúci	nie
Vyhotovenie	Pro dva MPP a s přípojkou MC4
Výška	190 mm
