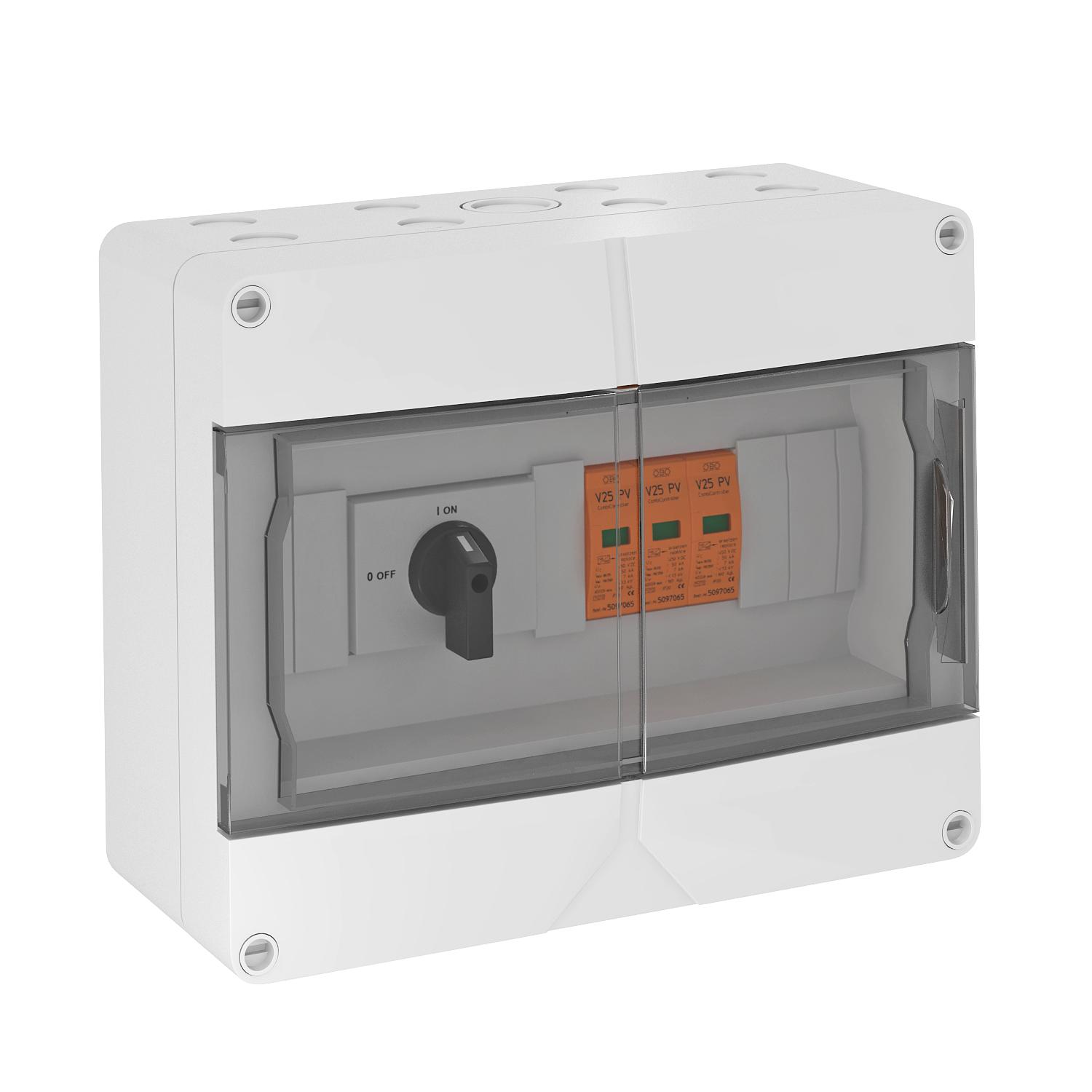

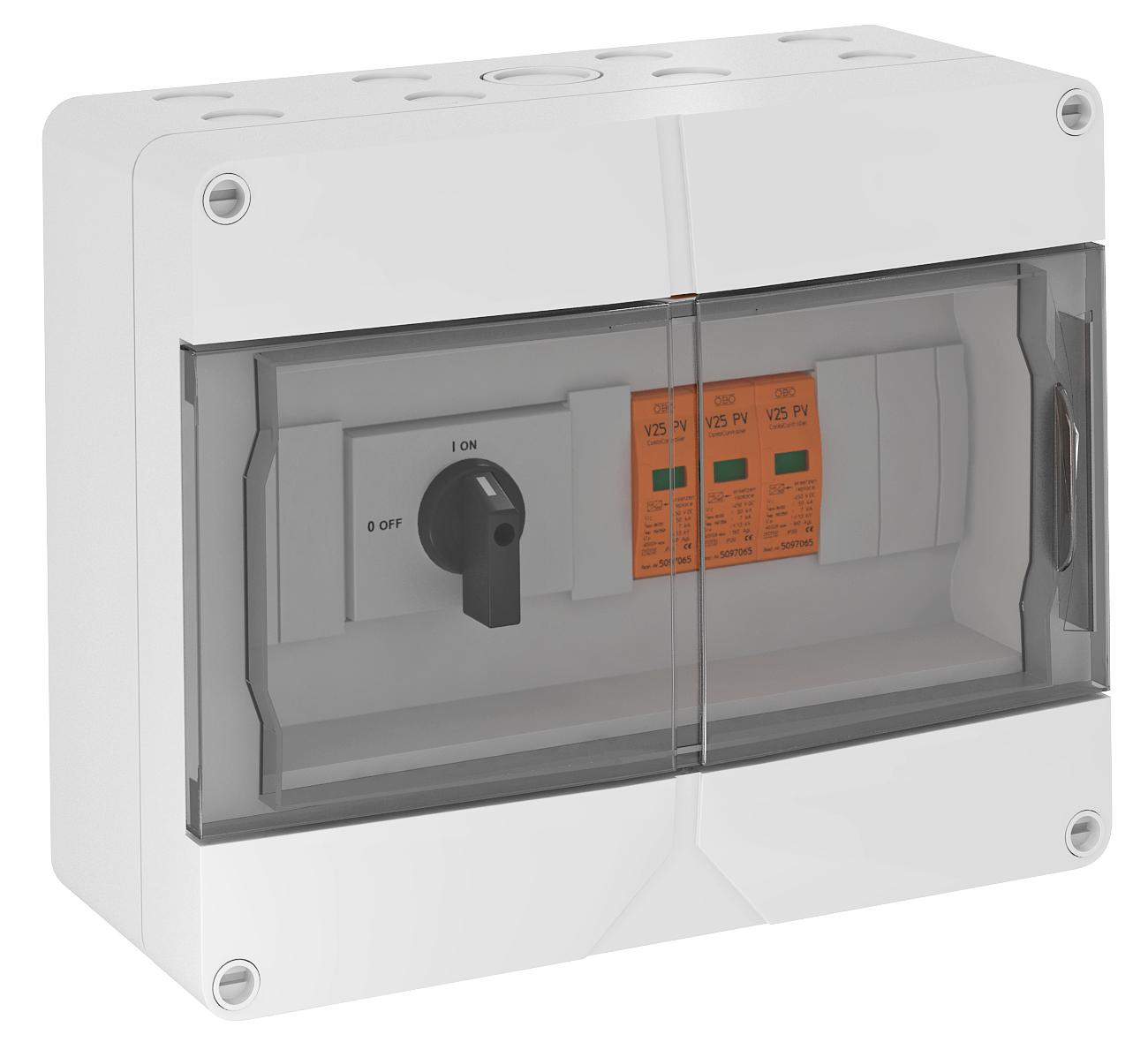

Systémové řešení pro fotovoltaiku typu 1 + 2 do 900 V DC s odpojovačem (32 A) IP65

Systémové řešení pro fotovoltaiku typu 1 + 2 do 900 V DC s odpojovačem (32 A)

Výr. č. 5088635 | EAN 4012195981176

Výr. č. / Typ	5088635 / VG-BC DC-TS900

Stupeň krytia	IP65

Popis produktu

Popis produktu

Systémové řešení s odpojovačem pro FV střídače s jedním MPP trackerem

• Varistorový svodič, zásuvný s odpojovacím zařízením, zapojení Y odolné proti chybám dle ČSN 33 2000-7-712
• Nízká ochranná úroveň DC: < 3,0 kV (Uoc max. = 900 V DC s V25-B+C/0-450PV)
• Odpojovač (1000 V; 32 A) k bezpečnému odpojení DC vedení řetězce
• Na každém ochranném zařízení je v pouzdře předem instalováno jedno kontaktní místo do 6 mm², až 30 A DC na každé svorce
• Předem namontováno v polykarbonátovém pouzdře (IP65) odolném proti ultrafialovému záření a vhodném pro použití ve venkovním prostoru, vč. sady kabelových vývodek

K ochraně střídače FV zařízení na straně DC
V případě nebezpečí kondenzace vody v důsledku větru, ledu, teploty nebo slunečního záření mohou být případně nutná další opatření!

Technické údaje

Možnosti pripojenia

Anschlussart Generatoranschlusskasten	Tension spring terminal
Bleskový prúd (10/350 μs)	7 kA
Čas odozvy	<25 ns
CO2 stopa (GWP) od kolísky po bránu	3,4202 kg CO2e / 1 Kus
Diaľková signalizácia	nie
Druh zavedenia	Skrutkový spoj
Entries per MPPT	1
Exits per MPPT	1
Farba	svetlosivá; RAL 7035
Funkcia monitorovania	nie
Hĺbka	122 mm
Istenie vetvy	bez
Konfigurácia siete	DC
Konfigurácia siete DC	áno
Konfigurácia siete iná	nie
Konfigurácia siete IT	nie
Konfigurácia siete TN	nie
Konfigurácia siete TN-C	nie
Konfigurácia siete TN-C-S	nie
Konfigurácia siete TN-S	nie
Konfigurácia siete TT	nie
LPZ	0→2
Max. nadprúdová ochrana na strane siete	160
Max. vstupné napätie DC	900 V
Max. vstupný prúd na vetvu	30 A

Max. Výstupný prúd	30 A
Maximálne predistenie	160 A
Maximálny nárazový prúd zvodu (8/20 μs)	50 kA
Menovitý nárazový prúd zvodu (8/20 µs)	30 kA
Najvyššie trvalé napätie DC	900 V
Number of MPPTs	1
Osadenie výkonovým odpojovačom	áno
Počet prívodov vedení	16
Počet vstupov	1
Počet vstupov vetvy	1
Prevádzková teplota max.	80 °C
Prevádzková teplota min.	-40 °C
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	6 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	0,5 mm²
Rozmer	900V DC
Signalizácie na prístroji	optická
SPD podľa IEC 61643-1	class I+II
SPD podľa STN EN 61643-11	Typ 1+2
Spôsob montáže	predmontovaný v puzdre
Stupeň krytia	IP65
Teplotný rozsah použitia max.	80 °C
Teplotný rozsah použitia min.	-40 °C
Vyfukujúci	nie
Vyhotovenie	Typ 1 + 2 a stejnosměrný odpojovač Benedikt LS32-SMA-A4
