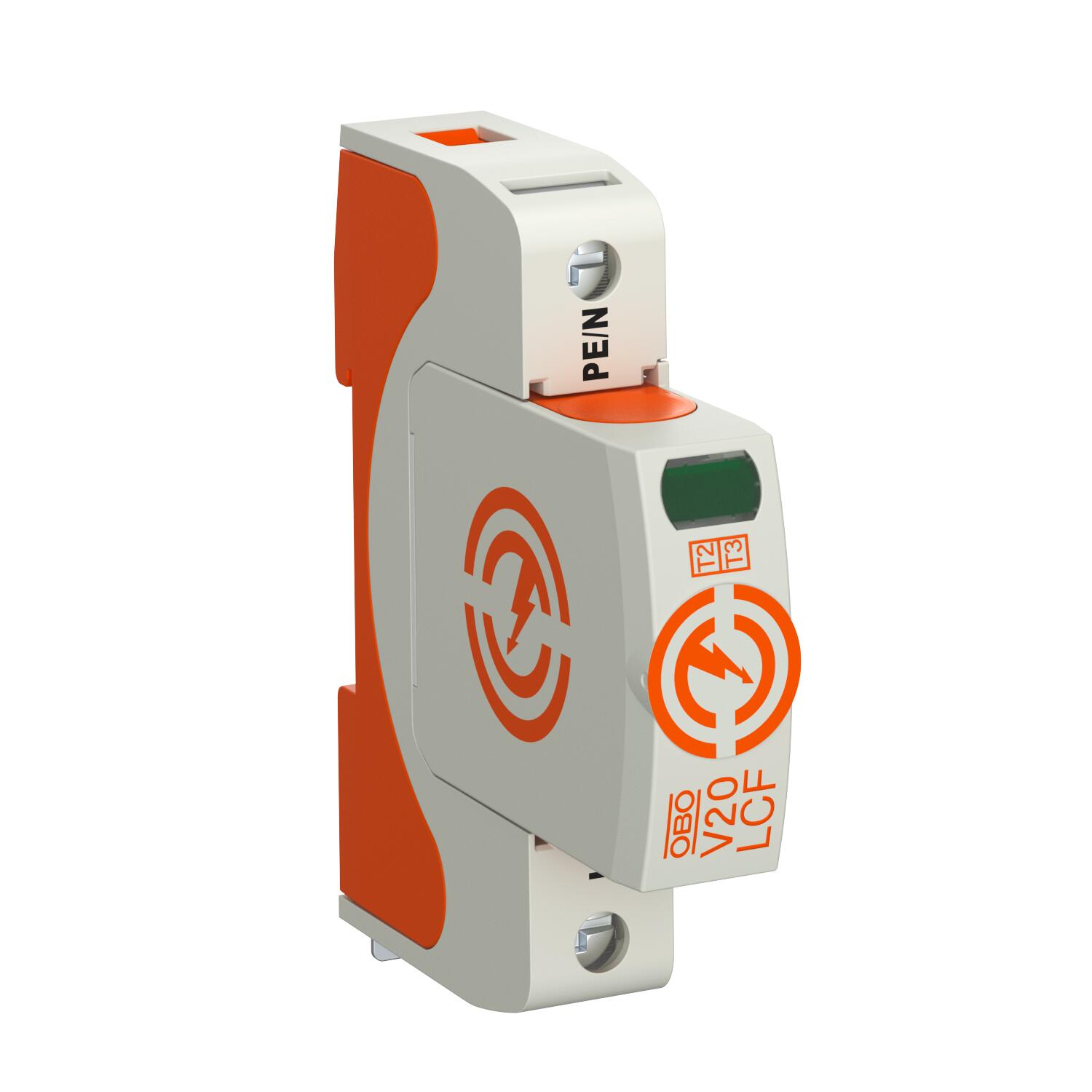

Svodič přepětí V20, bez unikajícího proudu, 1pól. 1 | 280 | IP20

Svodič přepětí V20, bez unikajícího proudu, 1pól.

Výr. č. 5095526 | EAN 4012196818754

Výr. č. / Typ

Provedení pólů

Najvyššie trvalé napätie AC

Stupeň krytia	IP20

Popis produktu

Popis produktu

Svodič přepětí typu 2

• Pro vyrovnání potenciálů v ochraně před přepětím podle VDE 0100-443 (IEC 60364-4-44)
• Svodová schopnost až 30 kA (8/20) na pól díky vysoce výkonnému sériovému zapojení varistoru a jiskřiště
• Modulární zásuvný svodič s odpojovacím zařízením a optickou indikací stavu
• Blokovací funkce proti vibracím a napěťové kódování
• Plast podle UL 94 V-0
• Varianty FS mají bezpotenciálový přepínací kontakt pro dálkovou signalizaci

Použití: Vyrovnání potenciálů v hlavních a podružných rozvodech.

Technické údaje

Technické údaje

Diaľková signalizácia	nie
Integrovaná predradená poistka	nie
Konfigurácia siete DC	nie
Konfigurácia siete iná	nie
Konfigurácia siete IT	nie
Konfigurácia siete TN	áno
Konfigurácia siete TN-C	áno
Konfigurácia siete TN-C-S	áno
Konfigurácia siete TN-S	áno
Konfigurácia siete TT	nie
Materiál puzdra	PA UL 94 V-0
Max. nadprúdová ochrana na strane siete	160 A gL/gG
Maximálne predistenie	160 A
Maximálny nárazový prúd zvodu (8/20 μs)	30 kA
Maximálny rázový zvodový prúd (8/20 μs) [L-N]	30 kA
Menovité napätie AC (50 / 60 Hz)	230 V
Menovitý impulzný zvodový prúd (8/20 µs) [L-N]	20 kA
Menovitý nárazový prúd zvodu (8/20 µs)	20 kA
Minimálny odstup	1,5 mm
Najvyššie trvalé napätie (L-N)	280 V
Najvyššie trvalé napätie AC	280 V
Napätie TOV [L-N] - fail safe mode - 120 min	440 V
Napätie TOV [L-N] - withstand mode - 5 s	335 V

Napätie TOV [N-PE] - withstand mode - 200 ms	1200 V
Ochranná úroveň [L-N]	≤1,5
Odolné voči skratu	áno
Odolnosť voči skratu pri max. nadprúdovej ochrane na strane siete	50 kA eff
Prevádzková teplota max.	80 °C
Prevádzková teplota min.	-40 °C
Provedení pólů	1
Rozmer	280V
Signalizácie na prístroji	optická
Skúšobná trieda typ 2	áno
SPD podľa IEC 61643-1	trieda I+II
SPD podľa STN EN 61643-11	Typ 2+3
SPD podľa UL 1449	Type 4
Spôsob montáže	Montážna lišta 35 mm
Stupeň krytia	IP20
Teplotný rozsah použitia max.	80 °C
Teplotný rozsah použitia min.	-40 °C
Uťahovací moment	4 Nm
Vlhkosť vzduchu max.	95 %
Vlhkosť vzduchu min.	5 %
Vyfukujúci	nie
Zvyškové napätie [L-N] pri 1 kA	0,8 kV
Zvyškové napätie [L-N] pri 5 kA	1 kV

Možnosti pripojenia

Prierez vodiča flexibilný (s jemným lankom) max.	2 AWG
Prierez vodiča flexibilný (s jemným lankom) max.	35 mm²
Prierez vodiča flexibilný (s jemným lankom) min.	16 AWG
Prierez vodiča flexibilný (s jemným lankom) min.	1,5 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	2 AWG

Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	35 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	1,5 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	16 AWG
Rázový zvodový prúd (8/20) [celkový]	30 kA

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	0,6877 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	0,6877 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200
