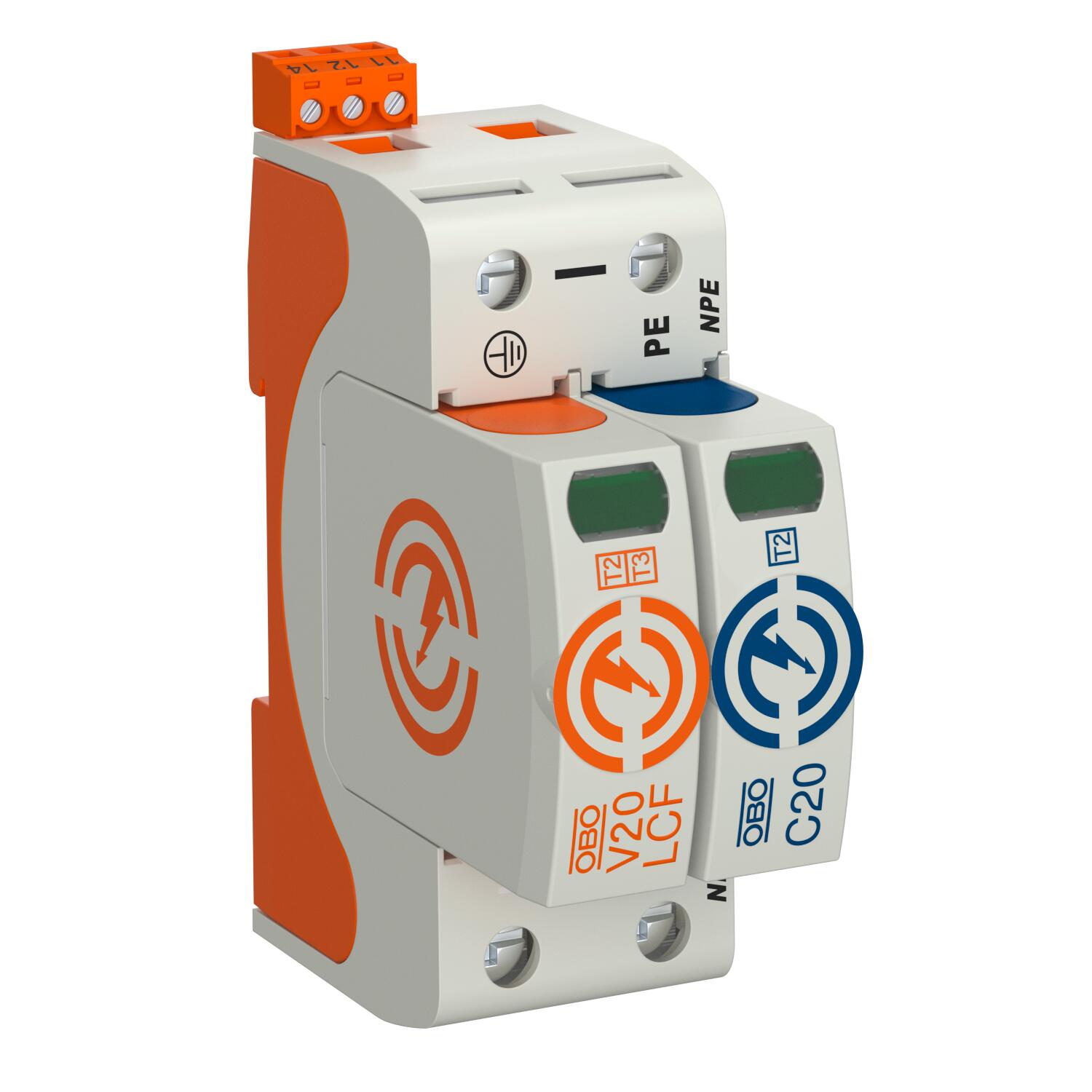

Svodič přepětí V20, bez unikajícího proudu, 1-pól. + NPE + FS 1+N/PE | 280 | IP20

Svodič přepětí V20, bez unikajícího proudu, 1-pól. + NPE + FS

Výr. č. 5095544 | EAN 4012196818877

Výr. č. / Typ

Provedení pólů

Najvyššie trvalé napätie AC	280 V

Stupeň krytia	IP20

Popis produktu

Popis produktu

Svodič přepětí typu 2

• K ochraně před přepětím a vyrovnání potenciálů dle ČSN 33 2000-4-443 (IEC 60364-4-44)
• Svodová schopnost až 40 kA (8/20) na 1 pól díky vysoce výkonným varistorům
• Modulární vyjímatelný svodič s dynamickým odpojovacím zařízením a optickou signalizací stavu
• Blokovací funkce proti vibracím a napěťové kódování
• Plast dle UL 94 V-0
• Varianta FS osazena bezpotenciálovým přepínacím kontaktem pro dálkovou signalizaci

Použití: Vyrovnání potenciálů v hlavních a podružných rozvaděčích

Technické údaje

Technické údaje

Certifikáty	VDE
CO2 stopa (GWP) od kolísky po bránu	1,2406 kg CO2e / 1 Kus
Diaľková signalizácia	áno
Druh vedenia pre prepäťové ochrany	Vedenie energie AC
Integrovaná predradená poistka	nie
Konfigurácia siete	ostatné
Konfigurácia siete DC	nie
Konfigurácia siete iná	nie
Konfigurácia siete IT	nie
Konfigurácia siete TN	áno
Konfigurácia siete TN-C	áno
Konfigurácia siete TN-C-S	áno
Konfigurácia siete TN-S	áno
Konfigurácia siete TT	nie
Kontakty diaľkovej signalizácie	Prepínací kontakt
Materiál puzdra	PA UL 94 V-0
Max. nadprúdová ochrana na strane siete	160 A gL/gG
Maximálne predistenie	160 A
Maximálny nárazový prúd zvodu (8/20 μs)	30 kA
Maximálny rázový zvodový prúd (8/20 μs) [L-N]	30 kA
Maximálny rázový zvodový prúd (8/20 μs) [N-PE]	60 kA
Menovité napätie AC (50 / 60 Hz)	230 V
Menovitý impulzný zvodový prúd (8/20 µs) [L-N]	20 kA
Menovitý nárazový prúd zvodu (8/20 µs)	20 kA
Menovitý rázový prúd zvodu (8/20 µs) [N-PE]	40 kA
Minimálny odstup	1,5 mm
Najvyššie trvalé napätie (L-N)	280 V
Najvyššie trvalé napätie AC	280 V
Napätie TOV [L-N] - fail safe mode - 120 min	440 V
Napätie TOV [L-N] - withstand mode - 5 s	335 V
Napätie TOV [N-PE] - withstand mode - 200 ms	1200 V
Ochranná úroveň [L-N]	≤1,5

Odolné voči skratu	áno
Odolnosť voči skratu pri max. nadprúdovej ochrane na strane siete	50 kA eff
Prevádzková teplota max.	80 °C
Prevádzková teplota min.	-40 °C
Prierez vodiča flexibilný (s jemným lankom) max.	35 mm²
Prierez vodiča flexibilný (s jemným lankom) max.	2 AWG
Prierez vodiča flexibilný (s jemným lankom) min.	16 AWG
Prierez vodiča flexibilný (s jemným lankom) min.	1,5 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	35 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	2 AWG
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	1,5 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	16 AWG
Pripájací prierez svoriek FM max.	16 AWG
Pripájací prierez svoriek FM max.	1,5 mm²
Pripájací prierez svoriek FM min.	0,5 mm²
Pripájací prierez svoriek FM min.	21 AWG
Provedení pólů	1+N/PE
Rázový zvodový prúd (8/20) [celkový]	60 kA
Rozmer	280V
Signalizácie na prístroji	optická
Skúšobná trieda typ 2	áno
SPD podľa IEC 61643-1	class II
SPD podľa STN EN 61643-11	Typ 2
SPD podľa UL 1449	Type 4
Spínací výkon AC	230 V; 0,5 A
Spínací výkon DC	230 V; 0,1 A / 75 V; 0,5 A
Spôsob montáže	Montážna lišta 35 mm
Stupeň krytia	IP20
Uťahovací moment	4 Nm
Vyfukujúci	nie
Zvyškové napätie [L-N] pri 1 kA	0,8 kV
Zvyškové napätie [L-N] pri 5 kA	1 kV
