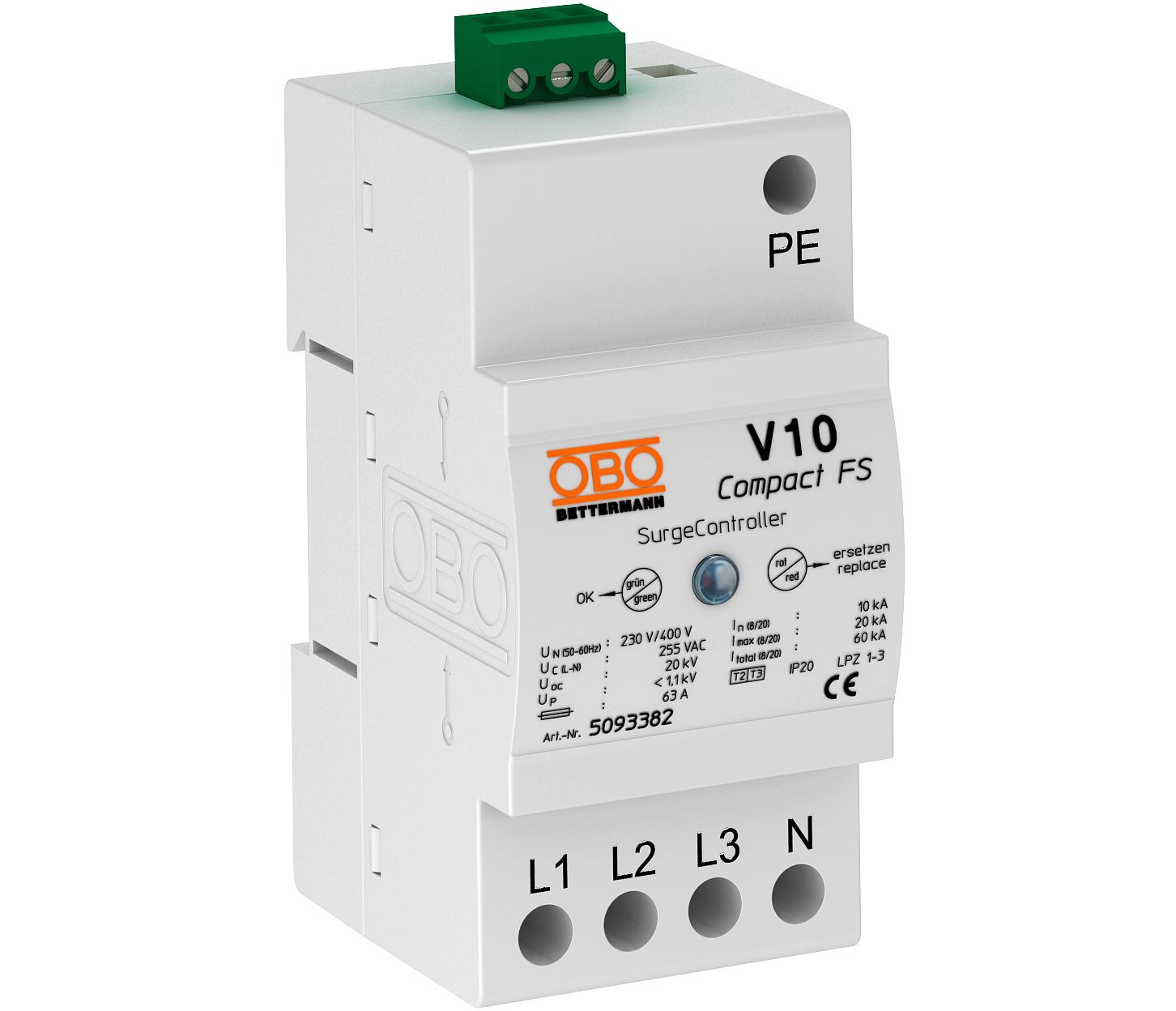

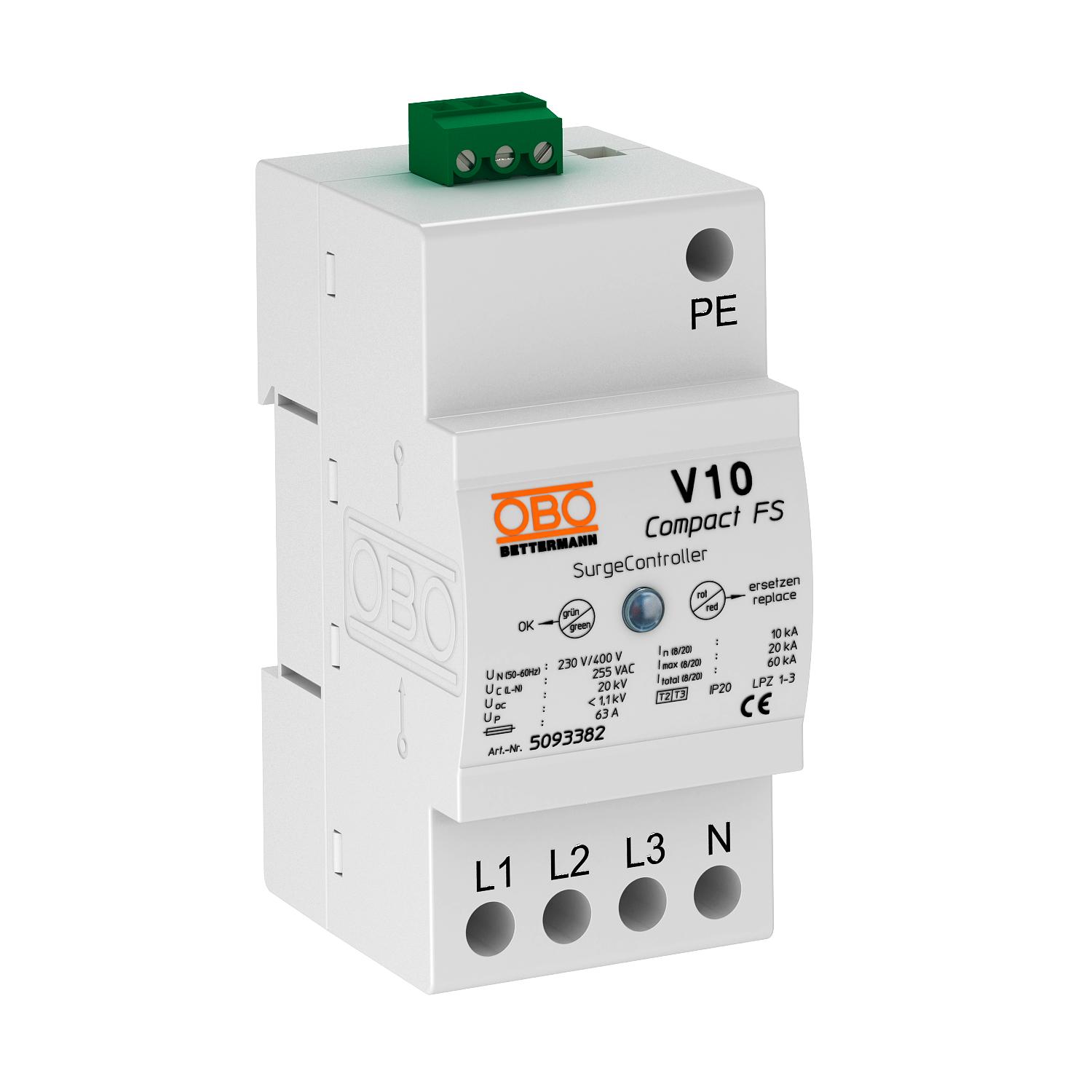

Svodič přepětí V10 Compact s dálkovou signalizací 255 V
Výr. č. 5093382 | EAN 4012196098583
- Popis produktu
-
Popis produktuZařízení přepěťové ochrany, kompaktní modul typu 2 + 3
• Přepěťová ochrana v podružných rozvodech podle ČSN 33 2000-4-443 (IEC 60364-4-44)
• Svodová schopnost až 60 kA (8/20) celkem

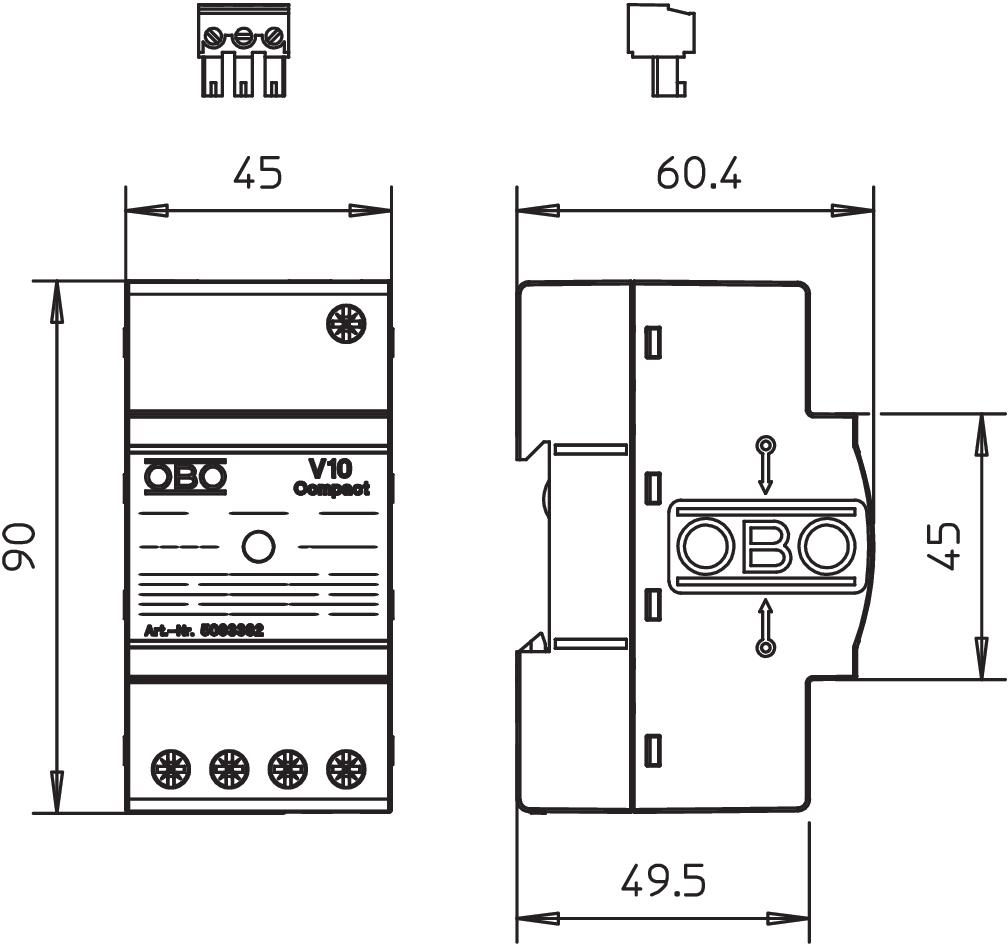

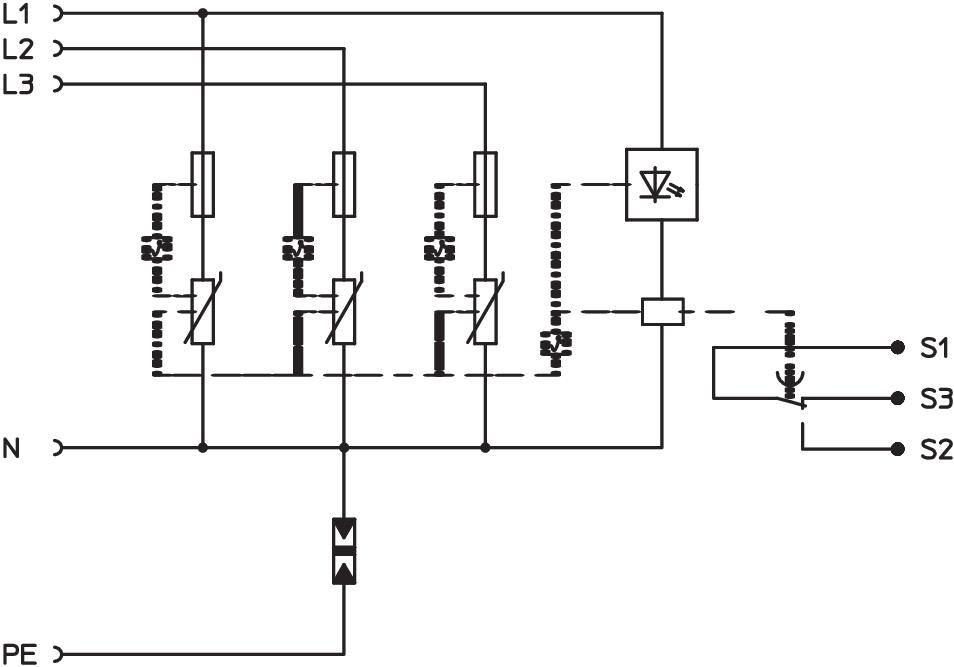

• Integrované řešení 3 + 1 pro síťové systémy TN a TT s modulovou šířkou 45 mm
• Vysoce výkonná varistorová technika
• Včetně tepelného a dynamického odpojovacího zařízení a optické indikace funkčnosti
• Verze ...-FS s bezpotenciálovým přepínacím kontaktem pro dálkovou signalizaci
Použití: Podružné/patrové rozvody a ochrana přístrojů v trojfázových systémech.
-
- Technické údaje
-
Technické údaje
Čas odozvy <25 ns CO2 stopa (GWP) od kolísky po bránu 1,06 kg CO2e / 1 Kus Diaľková signalizácia áno Integrovaná predradená poistka nie Konfigurácia siete ostatné Konfigurácia siete TN áno Konfigurácia siete TN-C-S áno Konfigurácia siete TN-S áno Konfigurácia siete TT áno Kontakty diaľkovej signalizácie Prepínací kontakt LPZ 1→3 Max. nadprúdová ochrana na strane siete 63 A gL/gG Maximálne predistenie 63 A Maximálny nárazový prúd zvodu (8/20 μs) 20 kA Maximálny rázový zvodový prúd (8/20 μs) [N-PE] 60 kA Menovité napätie AC (50 / 60 Hz) 230 V Menovitý nárazový prúd zvodu (8/20 µs) 10 kA Najvyššie trvalé napätie AC 255 V Ochranná úroveň [L-N] ≤1,1 Prevádzková teplota max. 80 °C Prevádzková teplota min. -40 °C Prierez vodiča flexibilný (s jemným lankom) max. 10 mm² Prierez vodiča flexibilný (s jemným lankom) min. 2,5 mm² Prierez vodiča pevný (jednodrôtový/viacdrôtový) max. 10 mm² Prierez vodiča pevný (jednodrôtový/viacdrôtový) min. 2,5 mm² Provedení pólů 3+N/PE Rázový zvodový prúd (8/20) [celkový] 60 kA Rozmer 255V Schopnosť zhášania následného prúdu (eff) [N-PE] 10 kA Signalizácie na prístroji optická Skúšobná trieda typ 2 áno Skúšobná trieda typ 3 áno SPD podľa IEC 61643-1 trieda I+II SPD podľa STN EN 61643-11 Typ 2+3 Spôsob montáže Montážna lišta 35 mm Stupeň krytia IP20 Teplotný rozsah použitia max. 80 °C Teplotný rozsah použitia min. -40 °C Vyhotovenie 3+NPE - Všetky typy
- Na stiahnutie
-
List technických údajov V10 COMPACT-FS / 5093382 , 0.23MB , pdfEÚ Vyhlásenie o zhode V10 COMPACT-FS / 5093382 , 0.13MB , pdfREACH Vyhlásenie o zhode V10 COMPACT-FS / 5093382 , 0.12MB , pdfRoHS Vyhlásenie o zhode V10 COMPACT-FS / 5093382 , 0.12MB , pdfNávod na inštaláciu Návod na inštaláciu V10 Compact-FS , 0.25MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
