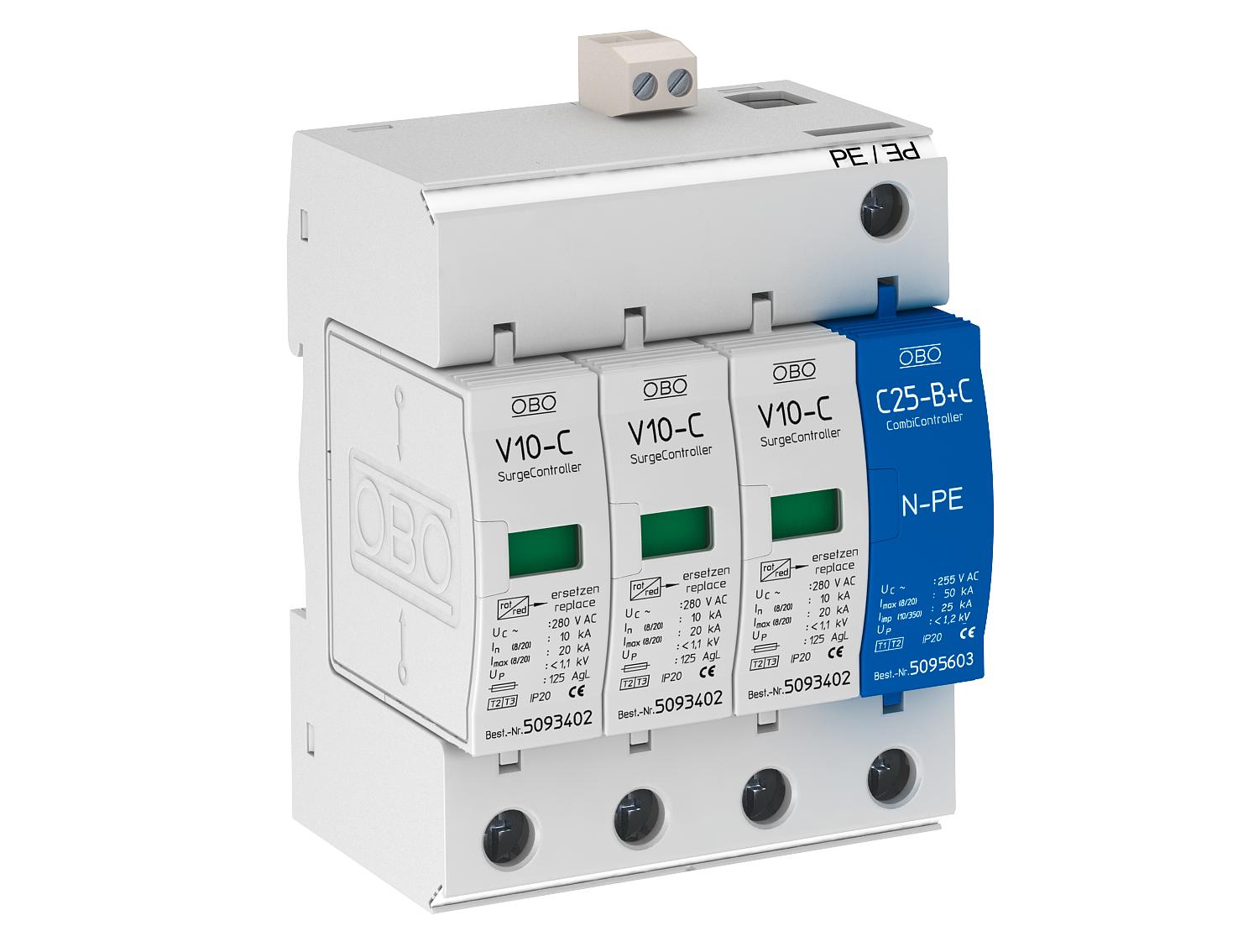

Svodič přepětí V10 3 pólový + NPE s dálkovou signal., 280 V 3+N/PE | 280 | IP20

Svodič přepětí V10 3 pólový + NPE s dálkovou signal., 280 V

Výr. č. 5094931 | EAN 4012195363941

Výr. č. / Typ	5094931 / V10-C 3+NPE+FS

Provedení pólů	3+N/PE

Najvyššie trvalé napätie AC	280 V

Stupeň krytia	IP20

Popis produktu

Popis produktu

Svodič přepětí typu 2 + 3

• Kompletní jednotka sestávající z vrchního a spodního dílu, smontovaná a propojená
• Vhodný pro síťové systémy TN-S a TT
• Včetně tepelného a dynamického odpojovacího zařízení
• S optickou indikací poruchy

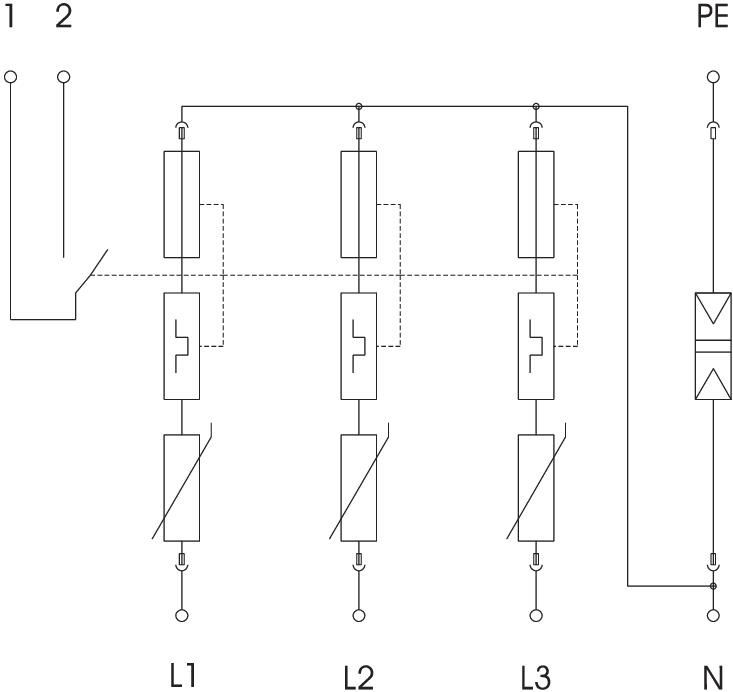

• Verze ...-FS s dálkovou signalizací a bezpotenciálovým spínacím kontaktem, pro sledování funkce
• Vysoká svodová schopnost při dlouhé životnosti
• Označená přípojná místa

Příklad použití: Obytná budova, rodinný dům

Technické údaje

Technické údaje

Čas odozvy	<25 ns
Diaľková signalizácia	nie
Konfigurácia siete	ostatné
Konfigurácia siete TN	áno
Konfigurácia siete TN-C-S	áno
Konfigurácia siete TN-S	áno
Konfigurácia siete TT	áno
LPZ	1→3
Max. nadprúdová ochrana na strane siete	125
Maximálne predistenie	125 A
Maximálny nárazový prúd zvodu (8/20 μs)	20 kA
Menovité napätie AC (50 / 60 Hz)	230 V
Menovitý impulzný zvodový prúd (8/20 µs) [L-N]	10 kA
Menovitý nárazový prúd zvodu (8/20 µs)	10 kA
Menovitý rázový prúd zvodu (8/20 µs) [N-PE]	30 kA

Najvyššie trvalé napätie AC	280 V
Prevádzková teplota max.	80 °C
Prevádzková teplota min.	-40 °C
Provedení pólů	3+N/PE
Rozmer	280V
Signalizácie na prístroji	optická
Skúšobná trieda typ 2	áno
SPD podľa IEC 61643-1	trieda I+II
SPD podľa STN EN 61643-11	Typ 2+3
Spôsob montáže	Montážna lišta 35 mm
Stupeň krytia	IP20
Teplotný rozsah použitia max.	80 °C
Teplotný rozsah použitia min.	-40 °C
Vyfukujúci	nie

Možnosti pripojenia

Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	35 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	2,5 mm²

Rázový zvodový prúd (8/20) [celkový]	40 kA

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	2,1974 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	2,1974 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-21T00:00:00.000+0200
