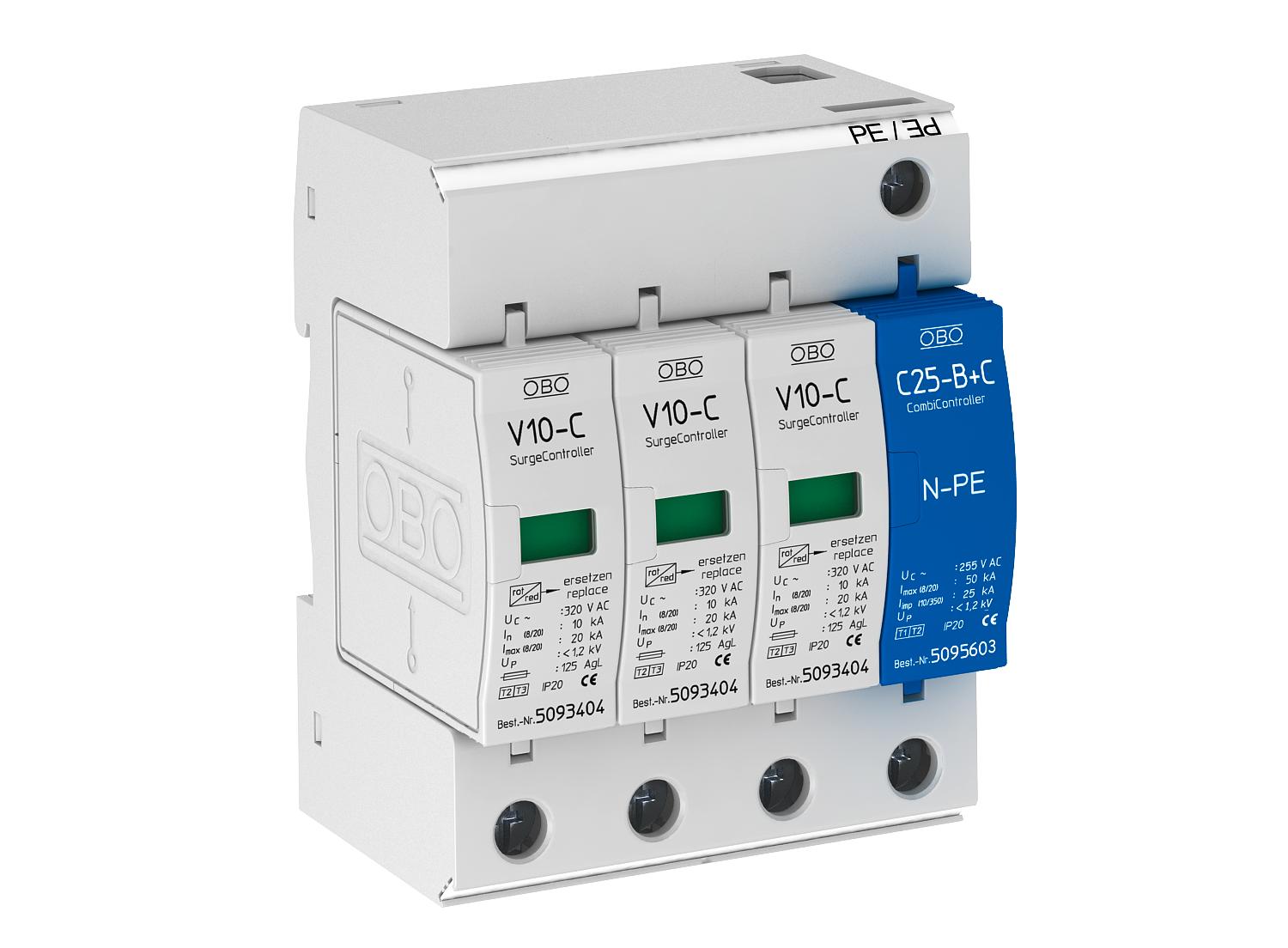

Svodič přepětí V10, 3 pólový + NPE 3+N/PE | 320 | IP20

Svodič přepětí V10, 3 pólový + NPE

Výr. č. 5094924 | EAN 4012195363934

Výr. č. / Typ	5094924 / V10-C 3+NPE-320

Provedení pólů	3+N/PE

Najvyššie trvalé napätie AC	320 V

Stupeň krytia	IP20

Popis produktu

Popis produktu

Svodič přepětí typu 2 +3

• Kompletní jednotka sestávající z vrchního a spodního dílu, smontovaná a propojená
• Vhodný pro síťové systémy TN-S a TT
• Včetně tepelného a dynamického odpojovacího zařízení
• S optickou indikací poruchy
• Vysoká svodová schopnost při dlouhé životnosti
• Označená přípojná místa

Příklad použití: Obytná budova, rodinný dům

Technické údaje

Technické údaje

Čas odozvy	<25 ns
CO₂ stopa (GWP) od kolísky po bránu	1,4777 kg CO₂e / 1 Kus
Diaľková signalizácia	nie
Konfigurácia siete	ostatné
Konfigurácia siete TN	áno
Konfigurácia siete TN-C-S	áno
Konfigurácia siete TN-S	áno
Konfigurácia siete TT	áno
LPZ	1→3
Max. nadprúdová ochrana na strane siete	125
Maximálne predistenie	125 A
Maximálny nárazový prúd zvodu (8/20 μs)	20 kA
Menovité napätie AC (50 / 60 Hz)	320 V
Menovitý impulzný zvodový prúd (8/20 µs) [L-N]	10 kA
Menovitý nárazový prúd zvodu (8/20 µs)	10 kA
Menovitý rázový prúd zvodu (8/20 µs) [N-PE]	30 kA

Najvyššie trvalé napätie AC	320 V
Prevádzková teplota max.	80 °C
Prevádzková teplota min.	-40 °C
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	35 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	2,5 mm²
Provedení pólů	3+N/PE
Rázový zvodový prúd (8/20) [celkový]	40 kA
Rozmer	320V
Signalizácie na prístroji	optická
Skúšobná trieda typ 2	áno
SPD podľa IEC 61643-1	trieda I+II
SPD podľa STN EN 61643-11	Typ 2+3
Spôsob montáže	Montážna lišta 35 mm
Stupeň krytia	IP20
Vyfukujúci	nie
Vyhotovenie	3+NPE
