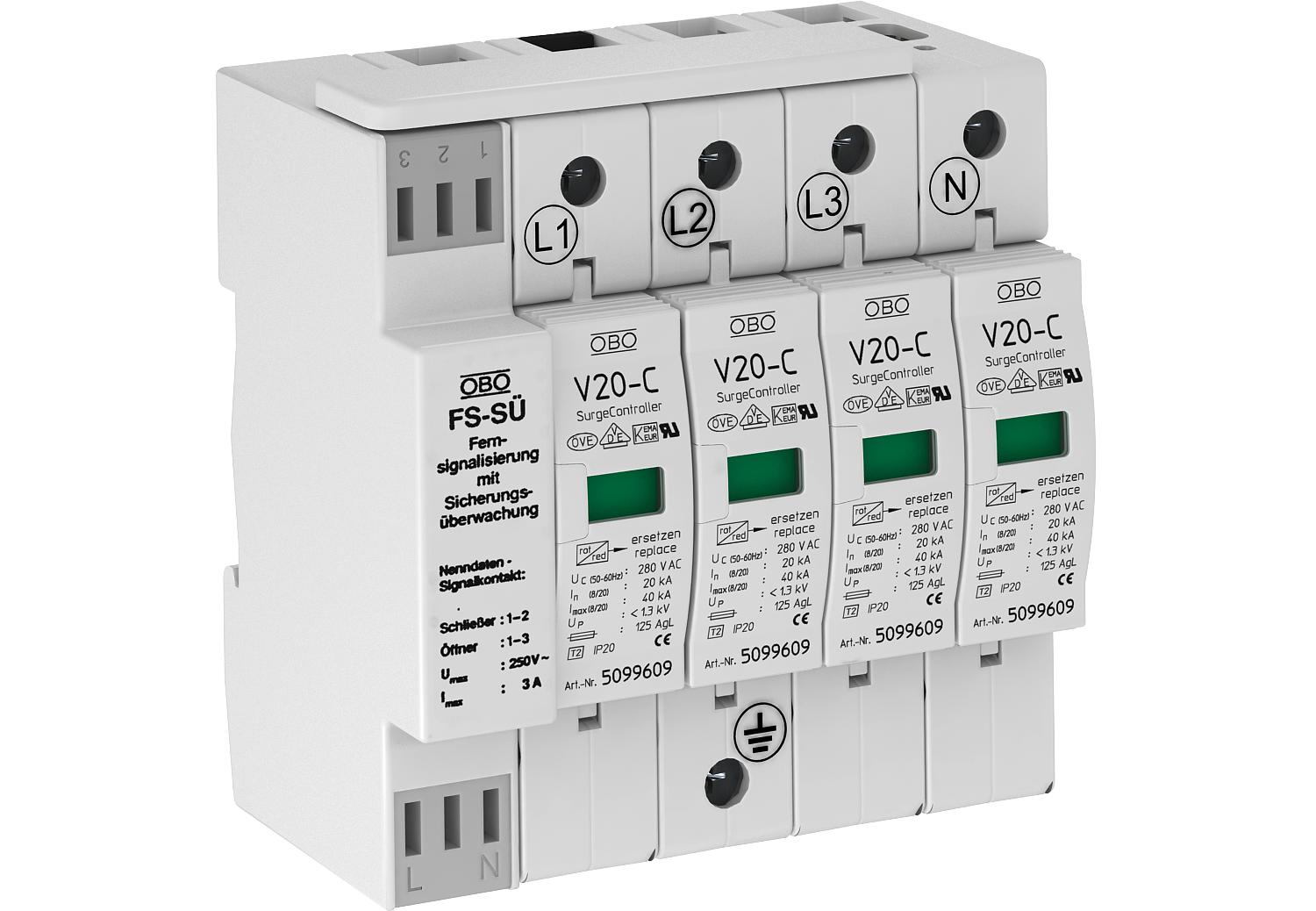

Svodič přepětí 4pól. s bezpečnostní kontrolou 280 V
Výr. č. 5096278 | EAN 4012195393252
- Popis produktu
-
Popis produktuSvodič přepětí typu 2, propojený, s dálkovou signalizací a sledováním napětí
• Kompletní jednotka sestávající z vrchního a spodního dílu, smontovaná a propojená
• Vhodný pro síťové systémy TN
• Se sledováním napětí fází a sledování funkce vrchních dílů svodiče
• S dálkovou signalizací a bezpotenciálovým přepínacím kontaktem
• Zásuvný vrchní díl, vrchní díl lze vyjmout ze spodního dílu bez použití nástrojů
• Vč. tepelného a dynamického odpojovacího zařízení
• S optickou indikací poruchy
• Vysoká svodová schopnost při dlouhé životnosti
* Kompletní = vrchní a spodní díl
-
- Technické údaje
-
Technické údaje
Čas odozvy <25 ns Diaľková signalizácia nie Integrovaná predradená poistka nie Konfigurácia siete TN Konfigurácia siete TN áno Konfigurácia siete TN-C-S áno Konfigurácia siete TN-S áno LPZ 1→2 Max. nadprúdová ochrana na strane siete 125 Maximálne predistenie 125 A Maximálny nárazový prúd zvodu (8/20 μs) 40 kA Menovité napätie AC (50 / 60 Hz) 230 V Menovitý impulzný zvodový prúd (8/20 µs) [L-N] 20 kA Menovitý nárazový prúd zvodu (8/20 µs) 20 kA Najvyššie trvalé napätie AC 280 V Prevádzková teplota max. 80 °C Prevádzková teplota min. -40 °C Provedení pólů 4 Rozmer 280V Signalizácie na prístroji optická Skúšobná trieda typ 2 áno SPD podľa IEC 61643-1 class II SPD podľa STN EN 61643-11 Typ 2 Spôsob montáže Montážna lišta 35 mm Stupeň krytia IP20 Teplotný rozsah použitia max. 80 °C Teplotný rozsah použitia min. -40 °C Vyfukujúci nie Vyhotovenie 4-pólový s FS-SÜ; 280 V Možnosti pripojenia
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max. 35 mm² Prierez vodiča pevný (jednodrôtový/viacdrôtový) min. 2,5 mm² Rázový zvodový prúd (8/20) [celkový] 80 kA CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 2,4386 kg CO2e / 1 Kus CO₂ Footprint (GWP) 2,4386 kg CO₂e Datum stanovení hodnoty CO2 2025-05-21T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 - Všetky typy
- Na stiahnutie
-
List technických údajov V20-C 4+FS-SÜ / 5096278 , 0.23MB , pdfEÚ Vyhlásenie o zhode V20-C 4+FS-SÜ / 5096278 , 0.06MB , pdfREACH Vyhlásenie o zhode V20-C 4+FS-SÜ / 5096278 , 0.15MB , pdfRoHS Vyhlásenie o zhode V20-C 4+FS-SÜ / 5096278 , 0.12MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
