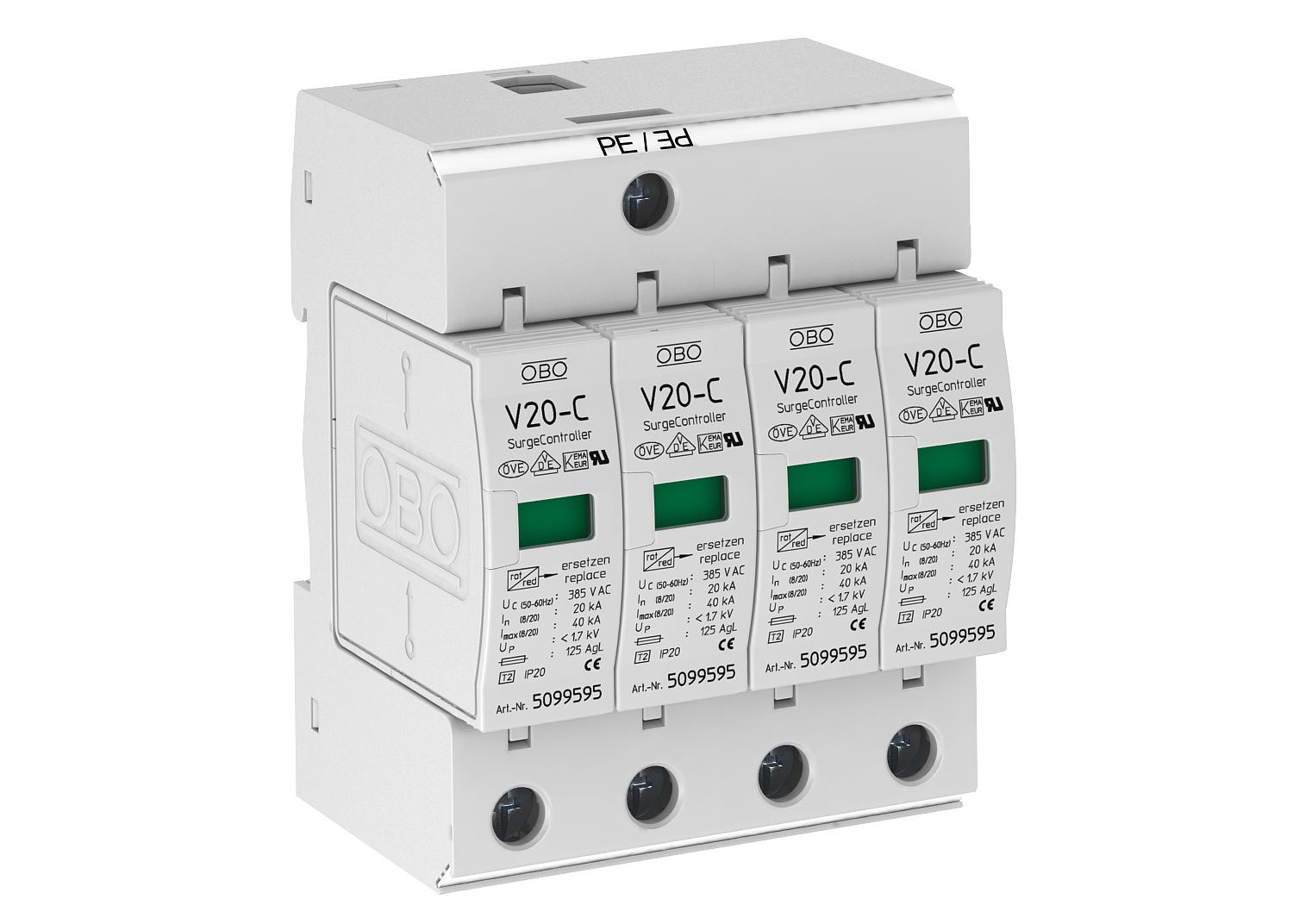

Svodič přepětí 4pól.

Výr. č. 5094708 | EAN 4012195240167

Výr. č. / Typ	5094708 / V20-C 4-385

Provedení pólů	4

Najvyššie trvalé napätie AC	385 V

Stupeň krytia	IP20

Popis produktu

Popis produktu

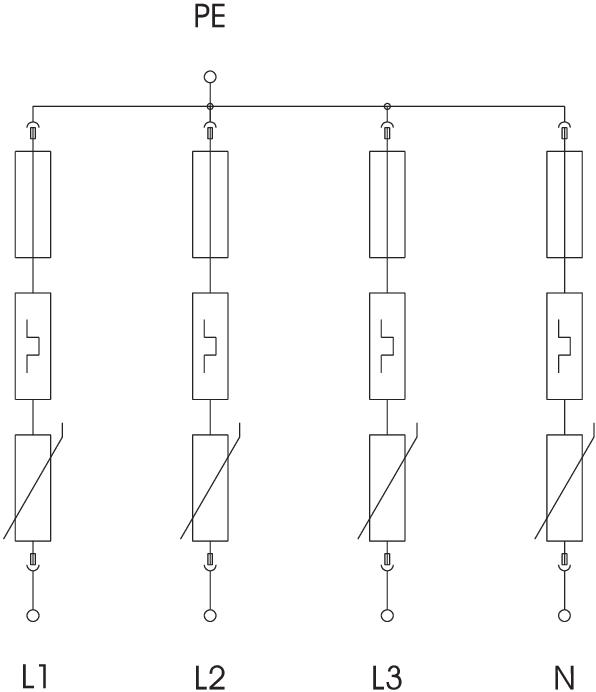

Svodič přepětí typu 2

• Vyrovnání potenciálů v ochraně před přepětím podle ČSN 33 2000-4-443 (IEC 60364-4-44)
• Svodová schopnost až 40 kA (8/20) na každý pól
• Zásuvný svodič s dynamickým odpojovacím zařízením a optickou indikací funkce
• Vysoce výkonná varistorová technika

Použití: Vyrovnání potenciálů (LPZ 1 na 2) v hlavních a podružných rozvodech.
* Kompletní = vrchní a spodní díl

Technické údaje

Technické údaje

Čas odozvy	<25 ns
CO₂ stopa (GWP) od kolísky po bránu	1,0614 kg CO₂e / 1 Kus
Diaľková signalizácia	nie
Integrovaná predradená poistka	nie
Konfigurácia siete	TN
LPZ	1→2
Max. nadprúdová ochrana na strane siete	125
Maximálne predistenie	125 A
Maximálny nárazový prúd zvodu (8/20 μs)	40 kA
Menovité napätie AC (50 / 60 Hz)	350 V
Menovitý nárazový prúd zvodu (8/20 µs)	20 kA
Najvyššie trvalé napätie AC	385 V
Prevádzková teplota max.	80 °C
Prevádzková teplota min.	-40 °C

Prierez vodiča flexibilný (s jemným lankom) min.	25 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	35 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	2,5 mm²
Provedení pólů	4
Rázový zvodový prúd (8/20) [celkový]	80 kA

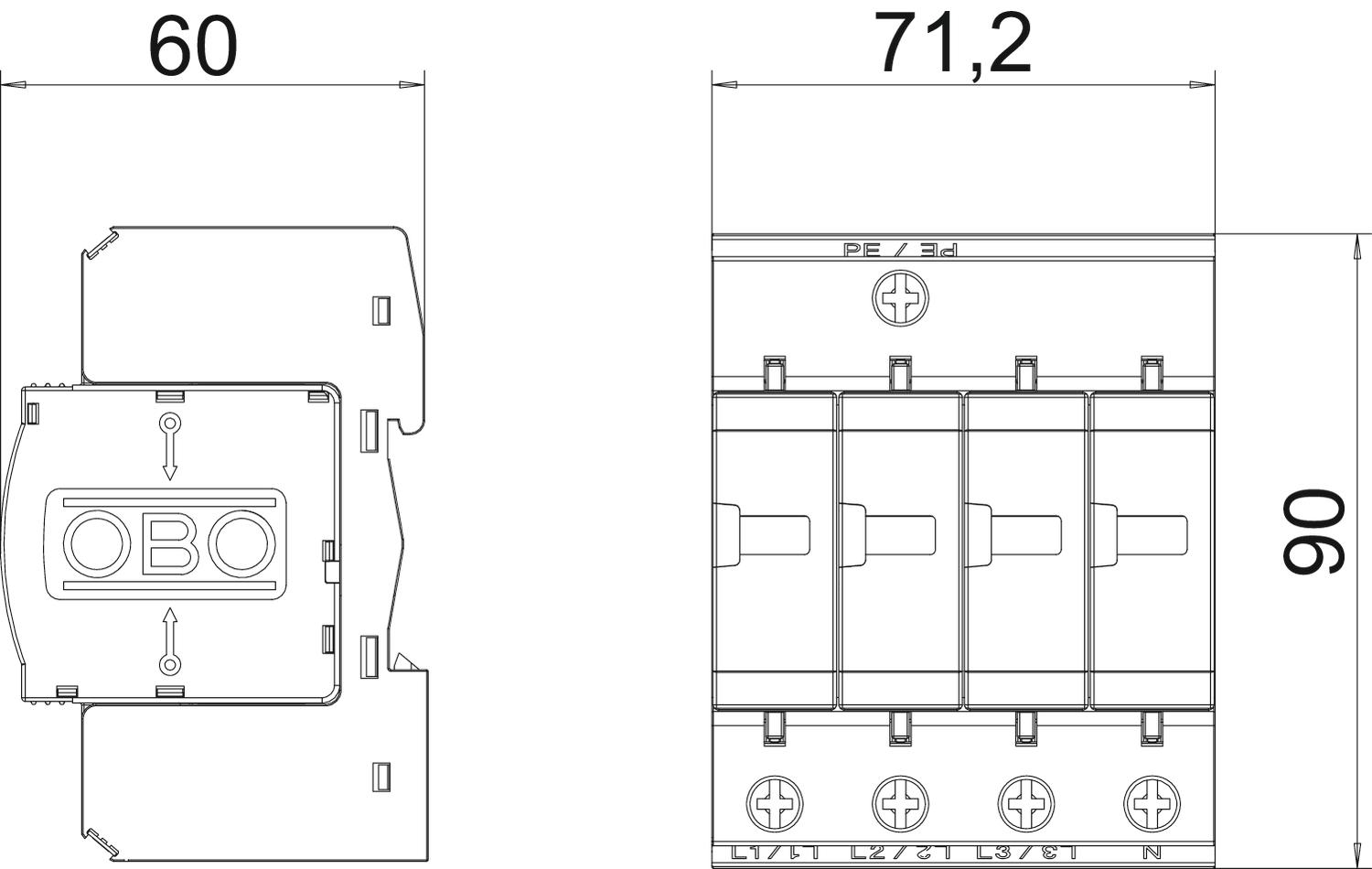

Rozmer	385V
Signalizácie na prístroji	optická
Skúšobná trieda typ 2	áno
SPD podľa IEC 61643-1	class II
SPD podľa STN EN 61643-11	Typ 2
Spôsob montáže	Montážna lišta 35 mm
Stupeň krytia	IP20
Vyfukujúci	nie
Vyhotovenie	4 pólový
