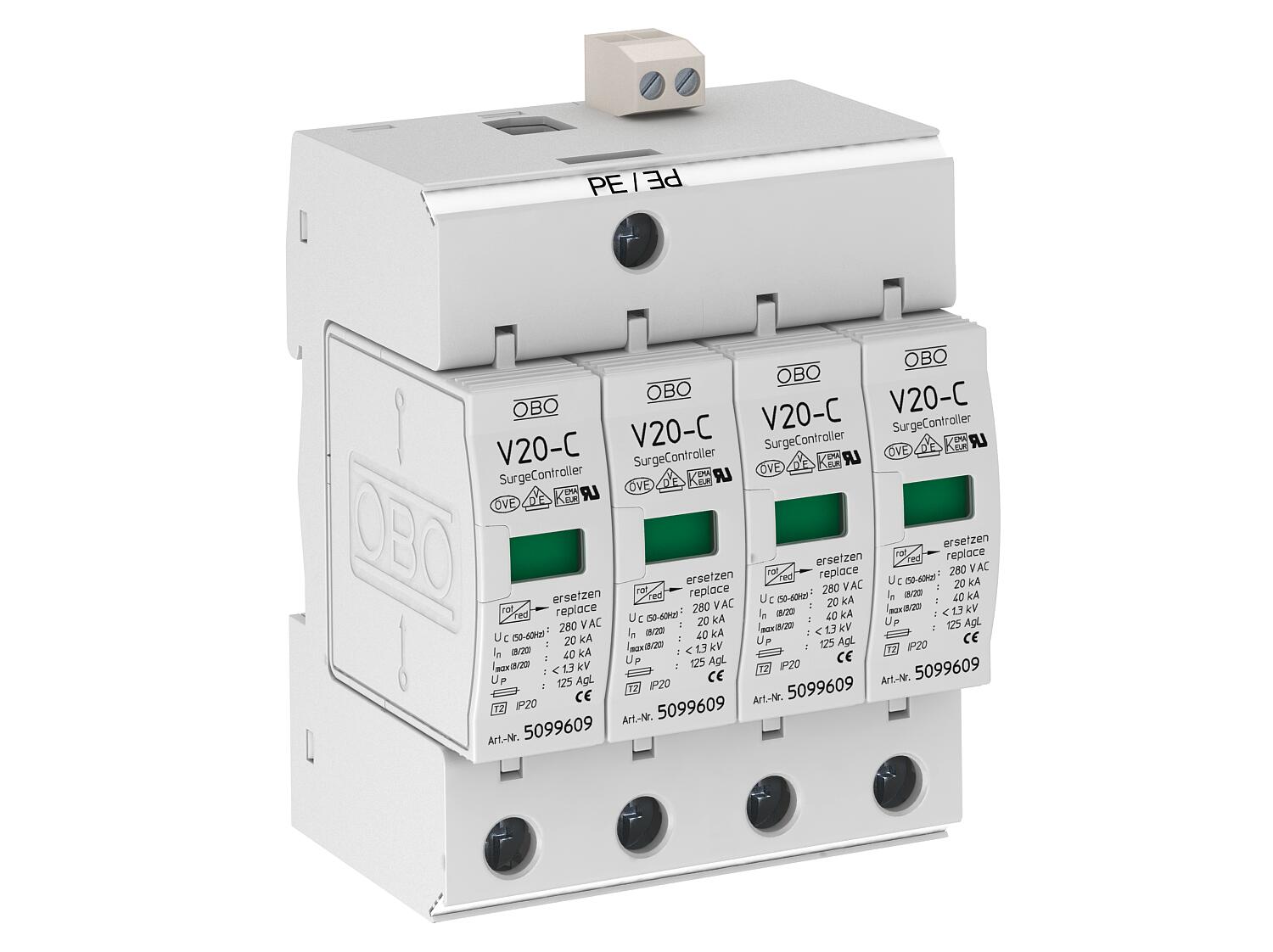

Svodič přepětí 4-pól. s dálk signalizací 280 V
Výr. č. 5094734 | EAN 4012195240204
- Popis produktu
-
Popis produktuSvodič přepětí typu 2
• Kompletní jednotka sestávající z vrchního a spodního dílu, smontovaná a propojená
• Vhodný pro síťové systémy TN
• Zásuvný vrchní díl lze vyjmout ze spodního dílu bez použití nástrojů
• S dálkovou signalizací a bezpotenciálovým spínacím kontaktem, pro sledování funkce
• Včetně tepelného a dynamického odpojovacího zařízení
• S optickou indikací poruchy
• Vysoká svodová schopnost při dlouhé životnosti
• Označené přípojky
Příklad použití: Obytná budova, rodinný dům a průmysl
* Kompletní = vrchní a spodní díl
-
- Technické údaje
-
Technické údaje
Čas odozvy <25 ns CO₂ stopa (GWP) od kolísky po bránu 1,466 kg CO₂e / 1 Kus Diaľková signalizácia áno Integrovaná predradená poistka nie Konfigurácia siete TN LPZ 1→2 Max. nadprúdová ochrana na strane siete 125 Maximálne predistenie 125 A Maximálny nárazový prúd zvodu (8/20 μs) 40 kA Menovité napätie AC (50 / 60 Hz) 230 V Menovitý impulzný zvodový prúd (8/20 µs) [L-N] 20 kA Menovitý nárazový prúd zvodu (8/20 µs) 20 kA Najvyššie trvalé napätie AC 280 V Prevádzková teplota max. 80 °C Prevádzková teplota min. -40 °C Prierez vodiča flexibilný (s jemným lankom) min. 25 mm² Prierez vodiča pevný (jednodrôtový/viacdrôtový) max. 35 mm² Prierez vodiča pevný (jednodrôtový/viacdrôtový) min. 2,5 mm² Provedení pólů 4 Rázový zvodový prúd (8/20) [celkový] 80 kA Rozmer 280V Signalizácie na prístroji optická Skúšobná trieda typ 2 áno SPD podľa IEC 61643-1 class II SPD podľa STN EN 61643-11 Typ 2 Spôsob montáže Montážna lišta 35 mm Stupeň krytia IP20 Vyfukujúci nie Vyhotovenie 4-pólový + dálková signal. - Všetky typy
- Na stiahnutie
-
List technických údajov V20-C 4+FS-280 / 5094734 , 0.23MB , pdfEÚ Vyhlásenie o zhode V20-C 4+FS-280 / 5094734 , 0.06MB , pdfREACH Vyhlásenie o zhode V20-C 4+FS-280 / 5094734 , 0.13MB , pdfRoHS Vyhlásenie o zhode V20-C 4+FS-280 / 5094734 , 0.13MB , pdfSchválenie symbolov VDE-odobrenje oznake V20 , 0.12MB , pdfSchválenie symbolov KEMA-KEUR-sertifikat V20 , 2.00MB , pdfSchválenie symbolov EZU-sertifikat za V20 , 2.00MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
