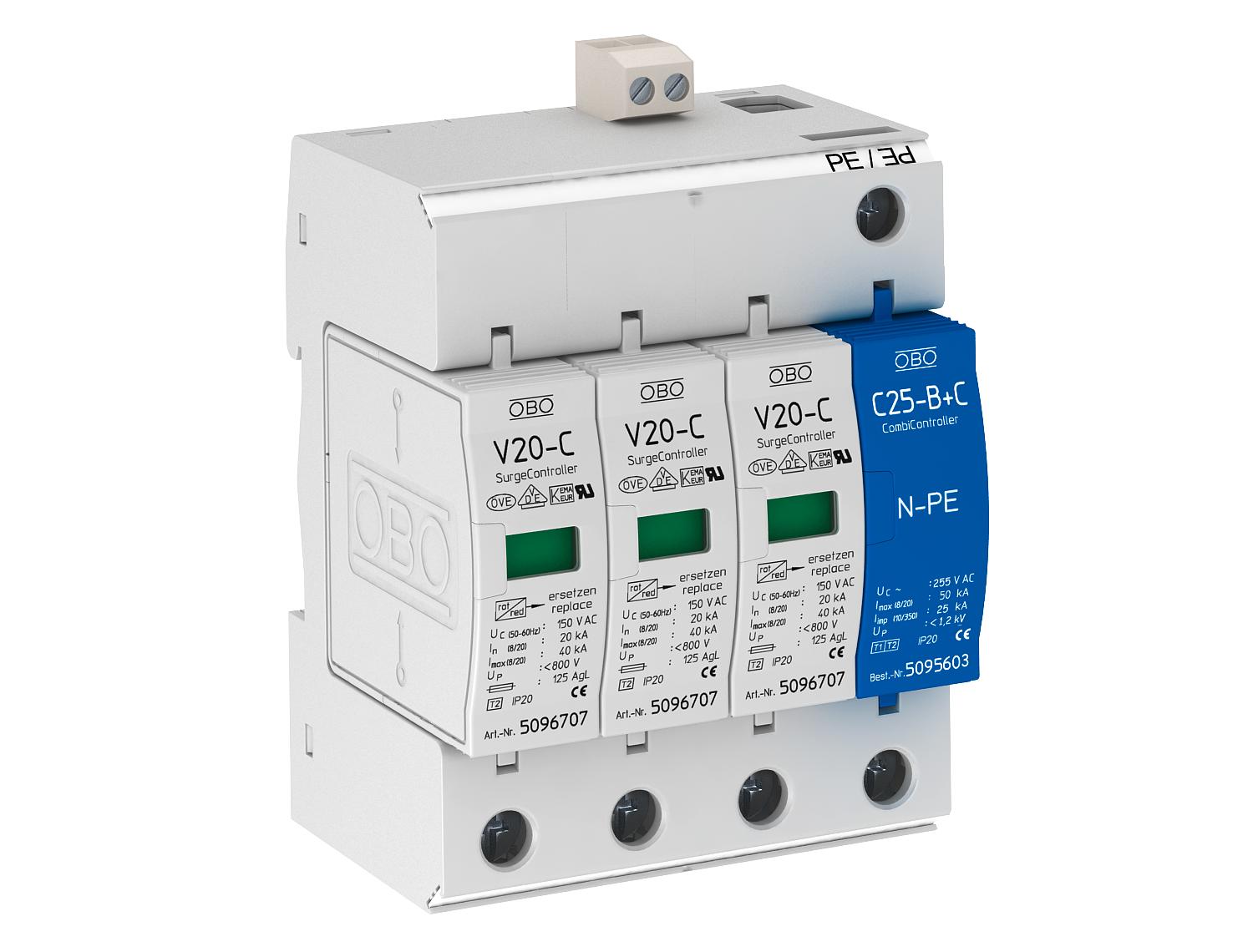

Svodič přepětí 3pól. 3+N/PE | 150 | IP20

Svodič přepětí 3pól.

Výr. č. 5094764 | EAN 4012195616382

Výr. č. / Typ	5094764 / V 20-C 3+NPE+FS

Provedení pólů	3+N/PE

Najvyššie trvalé napätie AC	150 V

Stupeň krytia	IP20

Popis produktu

Popis produktu

Svodič přepětí typu 2

• Kompletní jednotka sestávající z vrchního a spodního dílu, smontovaná a propojená
• Vhodný pro síťové systémy TN a TT
• Zásuvný vrchní díl lze vyjmout ze spodního dílu bez použití nástrojů
• S dálkovou signalizací a bezpotenciálovým spínacím kontaktem, pro sledování funkce
• Včetně tepelného a dynamického odpojovacího zařízení
• S optickou indikací poruchy
• Vysoká svodová schopnost při dlouhé životnosti
• Označená přípojná místa

Příklad použití: Obytná budova, rodinný dům a průmysl
* Kompletní = vrchní a spodní díl

Technické údaje

Technické údaje

Čas odozvy	<25 ns
CO₂ stopa (GWP) od kolísky po bránu	1,4043 kg CO₂e / 1 Kus
Diaľková signalizácia	áno
Integrovaná predradená poistka	nie
Konfigurácia siete	ostatné
LPZ	1→2
Max. nadprúdová ochrana na strane siete	125
Maximálne predistenie	125 A
Maximálny nárazový prúd zvodu (8/20 μs)	40 kA
Menovité napätie AC (50 / 60 Hz)	130 V
Menovitý nárazový prúd zvodu (8/20 µs)	20 kA
Najvyššie trvalé napätie AC	150 V
Prevádzková teplota max.	80 °C
Prevádzková teplota min.	-40 °C

Prierez vodiča flexibilný (s jemným lankom) min.	25 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	35 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	2,5 mm²
Provedení pólů	3+N/PE
Rázový zvodový prúd (8/20) [celkový]	80 kA
Rozmer	150V
Signalizácie na prístroji	optická
Skúšobná trieda typ 2	áno
SPD podľa IEC 61643-1	class II
SPD podľa STN EN 61643-11	Typ 2
Spôsob montáže	Montážna lišta 35 mm
Stupeň krytia	IP20
Vyfukujúci	nie
Vyhotovenie	3+NPE+FS
