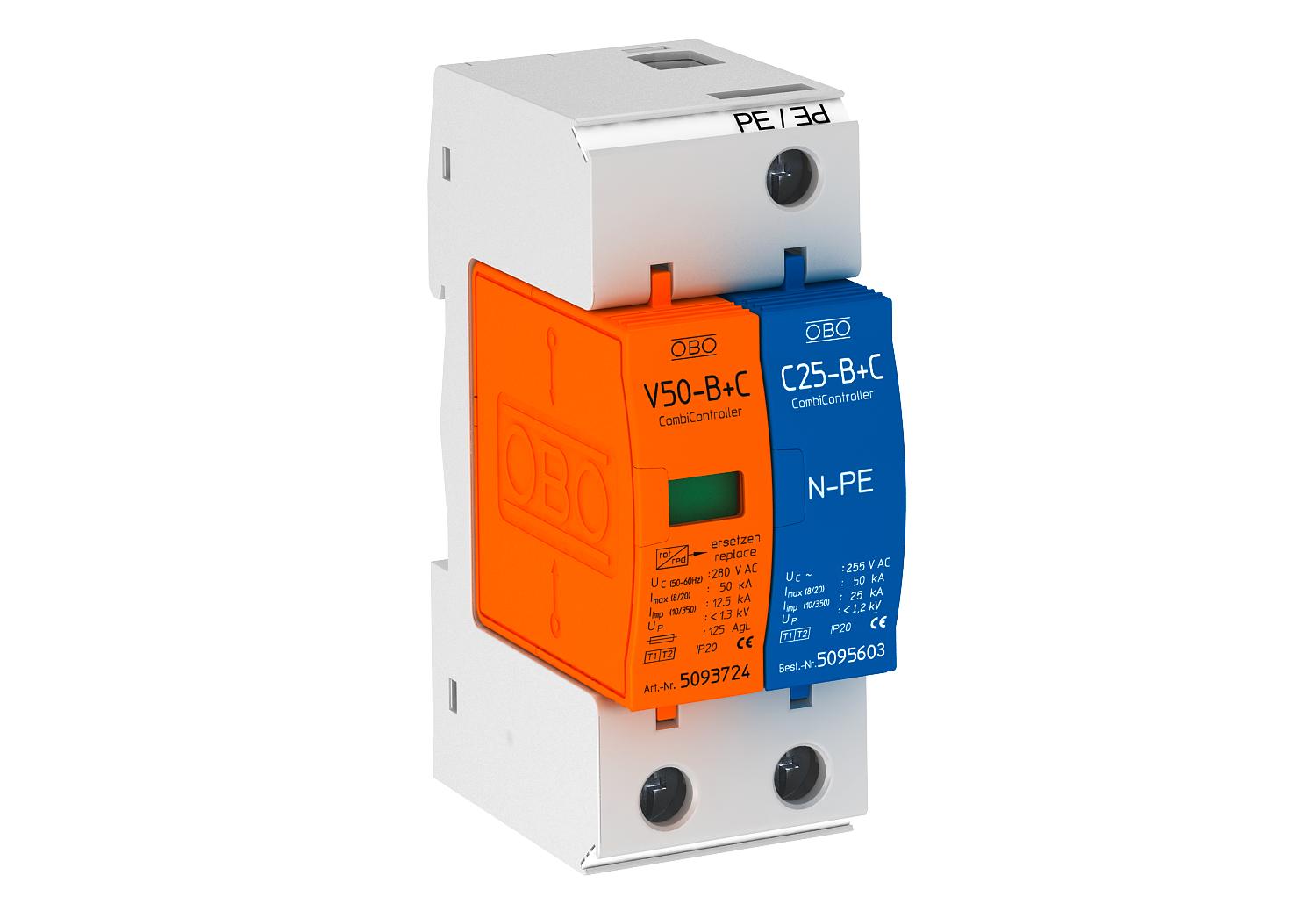

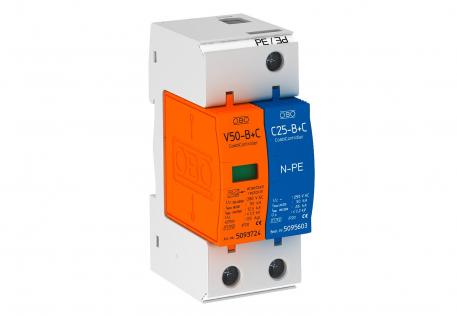

Svodič bleskových proudů a přepětí 1pól. + NPE 1+N/PE | 280 | IP20

Svodič bleskových proudů a přepětí 1pól. + NPE

Výr. č. 5093653 | EAN 4012195688426

Výr. č. / Typ

Provedení pólů

Najvyššie trvalé napätie AC	280 V

Stupeň krytia	IP20

Popis produktu

Popis produktu

Kombinovaný svodič, svodič bleskových proudů a přepětí typu 1 + 2 podle DIN 61643-11.

• Pro vyrovnání potenciálů v ochraně před bleskem podle IEC 62305 (VDE 0185-305)
• Výbojová kapacita bleskového proudu 12,5 kA (10/350) na pól a 50 kA (10/350) celkově
• Univerzálně vhodný pro systémy TN a TT
• S základnou Multibase s více připojovacími svorkami
• Kompletní jednotka sestávající z horní a spodní části, předem smontovaná a připravená k připojení
• Svodič, připojitelný pomocí dynamického odpojovacího zařízení
• S optickým funkčním displejem
• Ochranná úroveň <1,3 kV
• Zapouzdřený, nevyfukující svodič s varistory z oxidů zinku pro použití v rozvaděčových skříních
• Označená přípojná místa

Použití: Vyrovnání potenciálů v ochraně před bleskem v budovách s vnější ochranou před bleskem třídy III a IV a v běžných rozváděčových skříních.
* Kompletní = vrchní a spodní díl

Technické údaje

Technické údaje

Bleskový prúd (10/350 μs)	12,5 kA
Čas odozvy	<25 ns
Diaľková signalizácia	nie
Integrovaná predradená poistka	nie
Konfigurácia siete	ostatné
Konfigurácia siete DC	nie
Konfigurácia siete iná	nie
Konfigurácia siete IT	nie
Konfigurácia siete TN	áno
Konfigurácia siete TN-C	nie
Konfigurácia siete TN-C-S	áno
Konfigurácia siete TN-S	áno
Konfigurácia siete TT	áno
LPZ	0→2
Max. nadprúdová ochrana na strane siete	125
Maximálne predistenie	125 A
Maximálny nárazový prúd zvodu (8/20 μs)	50 kA
Menovité napätie AC (50 / 60 Hz)	230 V
Menovitý impulzný zvodový prúd (8/20 µs) [L-N]	30 kA
Menovitý nárazový prúd zvodu (8/20 µs)	30 kA

Menovitý rázový prúd zvodu (8/20 µs) [N-PE]	50 kA
Najvyššie trvalé napätie (N-PE)	255 V
Najvyššie trvalé napätie AC	280 V
Ochranná úroveň [L-N]	≤1,3
Počet pólov	1
Prevádzková teplota max.	80 °C
Prevádzková teplota min.	-40 °C
Provedení pólů	1+N/PE
Rázový prúd atmosférického výboja (10/350) [celkovo]	25 kA
Rozmer	280V
Signalizácie na prístroji	optická
SPD podľa IEC 61643-1	class I+II
SPD podľa STN EN 61643-11	Typ 1+2
Spôsob montáže	Montážna lišta 35 mm
Stupeň krytia	IP20
Teplotný rozsah použitia max.	80 °C
Teplotný rozsah použitia min.	-40 °C
Vyfukujúci	nie
Vyhotovenie	1+NPE

Možnosti pripojenia

Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	35 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	2,5 mm²

Rázový zvodový prúd (8/20) [celkový]	50 kA

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	1,0431 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	1,0431 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-21T00:00:00.000+0200
