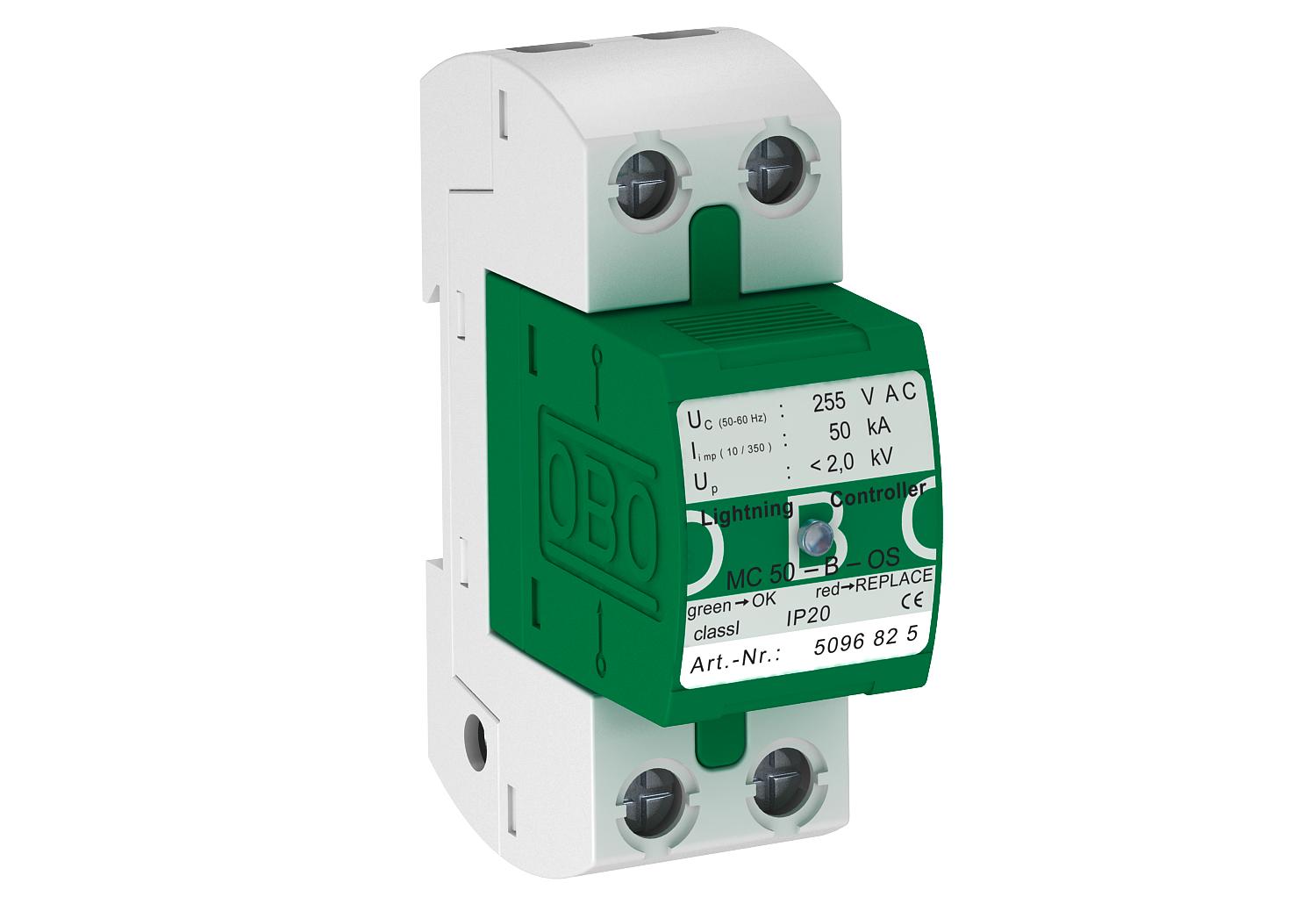

Svodič bleskových proudů 1 pólový s indikací funkce

Svodič bleskových proudů 1 pólový s indikací funkce

Name: Svodič bleskových proudů 1 pólový s indikací funkce
Brand: OBO Bettermann
SKU: 5096851

Výr. č. 5096851 | EAN 4012195051411

Popis produktu

Popis produktu

Svodič bleskových proudů s optickou signalizací stavu, typ 1 podle EN 61643-11 pro rozhraní LPZ 0 na 1 podle IEC 62305 resp. VDE 0185-305

• Horní a dolní část, zásuvná horní část
• Svodový proud 50 kA (10/350 µs) na pól
• Ochranná úroveň <2,0 kV
• Spotřeba energie <26 mW / pól
• Zhášení následných proudů sítě 25 kA Ipeak
• Včetně krytek s označením přípojných míst
• Zapouzdřené, nevyfukující jiskřiště: Lze použít v běžných rozváděčových skříních

Příklad aplikace: průmyslové systémy.

Upozornění: Celková délka vedení k dalšímu ochrannému stupni musí být vždy min. 5 m.

Technické údaje

Technické údaje

Bleskový prúd (10/350 μs)	50 kA
Čas odozvy	<100 ns
Diaľková signalizácia	nie
Konfigurácia siete	ostatné
LPZ	0→1
Max. nadprúdová ochrana na strane siete	500
Maximálne predistenie	500 A
Menovité napätie AC (50 / 60 Hz)	230 V
Menovitý nárazový prúd zvodu (8/20 µs)	50 kA
Najvyššie trvalé napätie AC	255 V
Prevádzková teplota max.	85 °C
Prevádzková teplota min.	-40 °C
Provedení pólů	1

Rázový prúd atmosférického výboja (10/350) [celkovo]	50 kA
Rozmer	255V
Signalizácie na prístroji	optická
Skúšané pre prostredie s nebezpečenstvom výbuchu	nie
Skúšobná trieda typ 1	áno
SPD podľa IEC 61643-1	class I
SPD podľa STN EN 61643-11	Typ 1
Spôsob montáže	Montážna lišta 35 mm
Stupeň krytia	IP20
Teplotný rozsah použitia max.	85 °C
Teplotný rozsah použitia min.	-40 °C
Vyfukujúci	nie

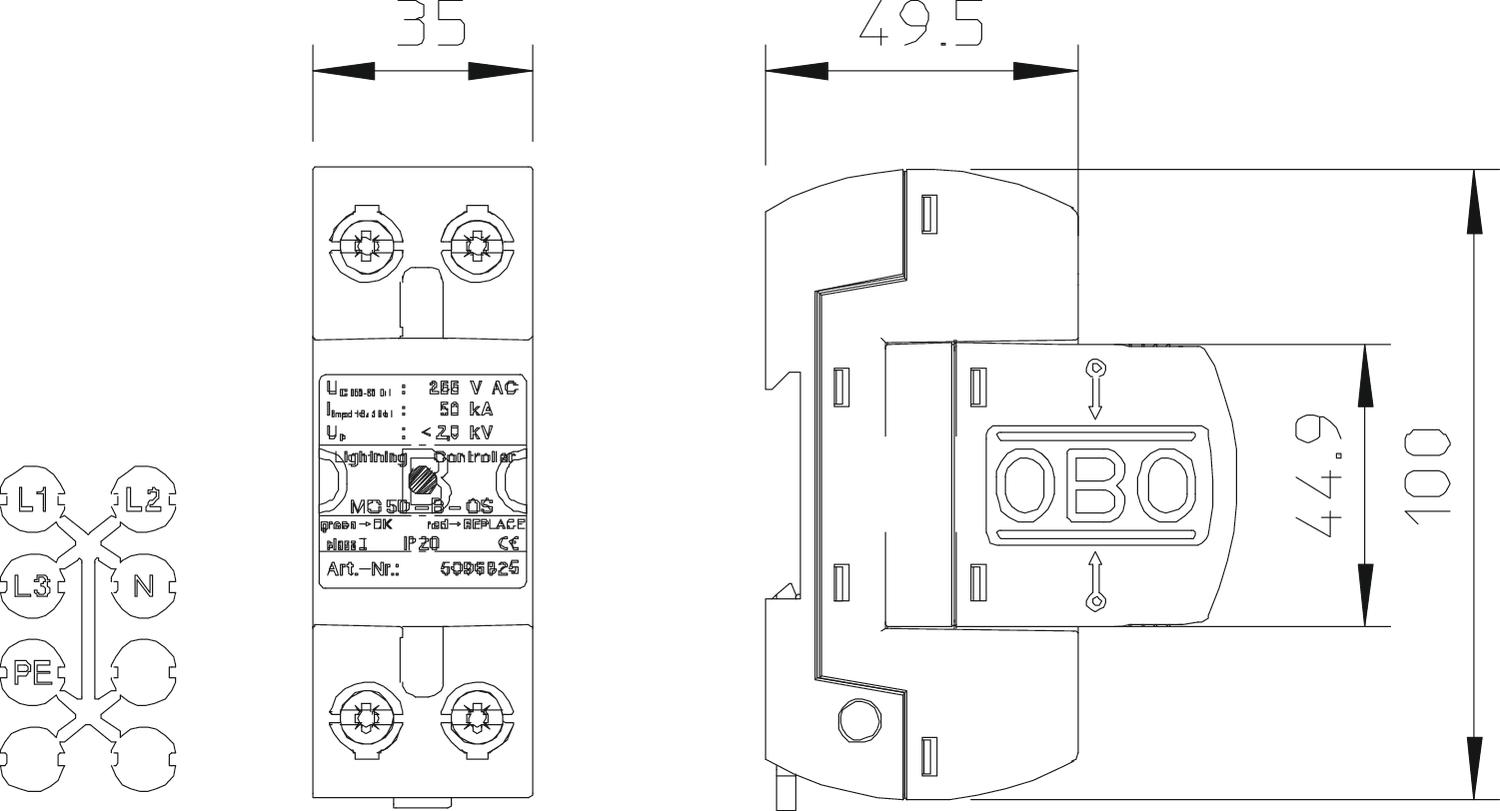

Rozmery

Dĺžka	100 mm
Šírka	35 mm

Výška	69 mm

Možnosti pripojenia

Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	50 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	10 mm²

Rázový zvodový prúd (8/20) [celkový]	50 kA

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	2,0707 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	2,0707 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-21T00:00:00.000+0200
