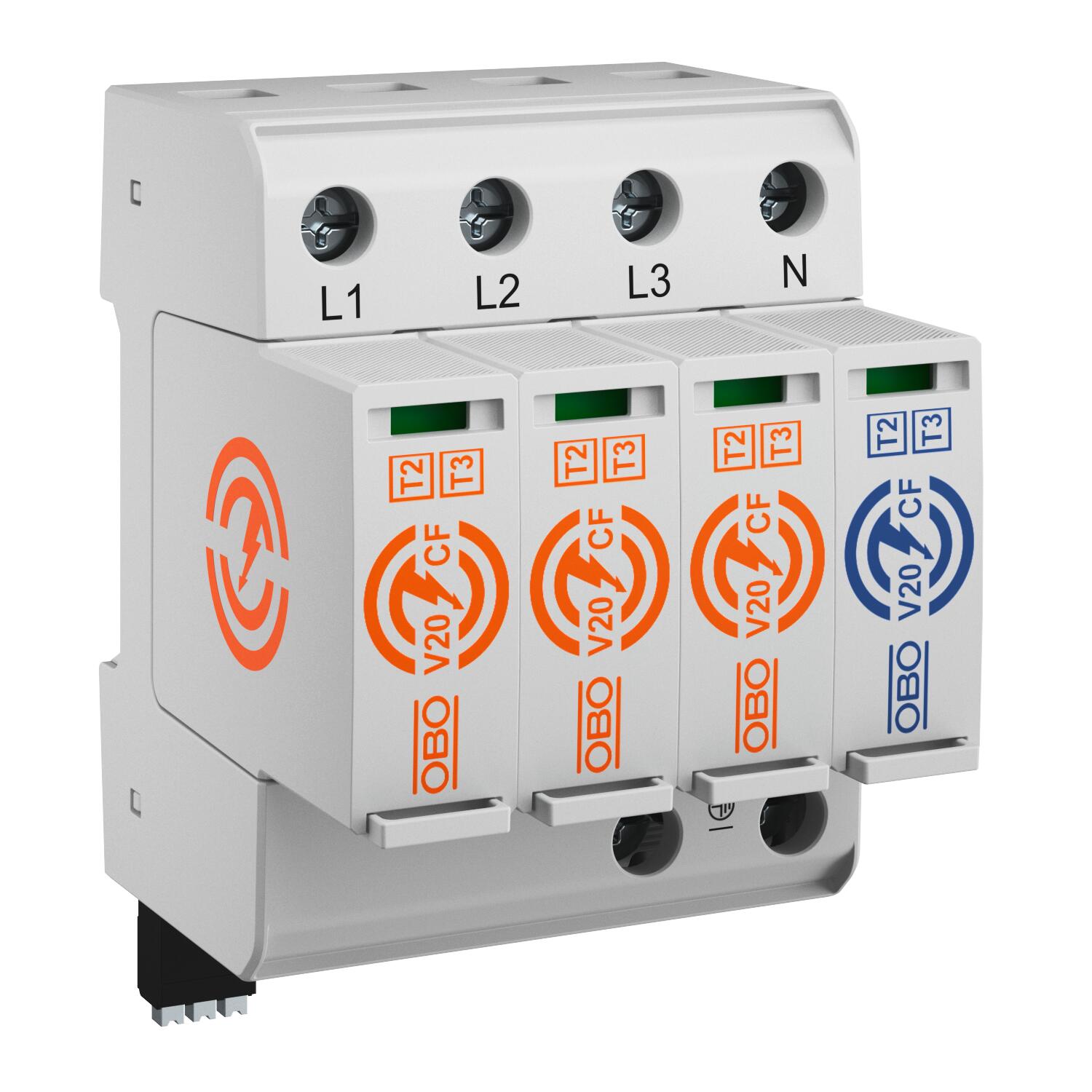

Surge arrester V20 with integrated pre-fuse
Výr. č. 5095257 | EAN 4012197504960
- Popis produktu
-
Popis produktuSurge arrester, type 2
• For surge protection equipotential bonding to VDE 0100-443 (IEC 60364-4-44)
• Integrated pre-fuse in the arrester
• Protection level < 1.5 kV
• Including a potential-free changeover contact for remote signalling
-
- Technické údaje
-

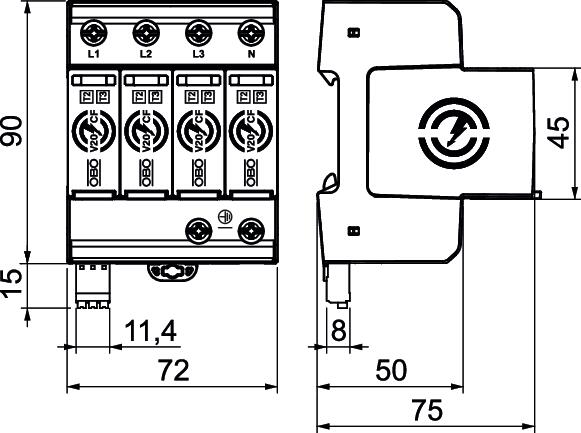

Rozmery
Dĺžka 75 mm Konfigurácia siete ostatné Konfigurácia siete TN áno Konfigurácia siete TN-C áno Kontakty diaľkovej signalizácie Prepínací kontakt Maximálny rázový zvodový prúd (8/20 μs) [L-N] 40 kA Maximálny rázový zvodový prúd (8/20 μs) [N-PE] 65 kA Menovité napätie AC (50 / 60 Hz) 240 V Menovitý impulzný zvodový prúd (8/20 µs) [L-N] 20 kA Menovitý rázový prúd zvodu (8/20 µs) [N-PE] 40 kA Najvyššie trvalé napätie (L-N) 300 V Najvyššie trvalé napätie (N-PE) 305 V Napätie TOV [L-N] - fail safe mode - 120 min 442 V Napätie TOV [L-N] - withstand mode - 5 s 337 V Odolné voči skratu áno Odolnosť voči skratu pri max. nadprúdovej ochrane na strane siete 50 kA eff Počet pólov 3 Prierez vodiča flexibilný (s jemným lankom) max. 35 mm² Prierez vodiča flexibilný (s jemným lankom) max. 4 AWG Prierez vodiča flexibilný (s jemným lankom) min. 2,5 mm² Prierez vodiča flexibilný (s jemným lankom) min. 16 AWG Prierez vodiča pevný (jednodrôtový/viacdrôtový) max. 2 AWG Prierez vodiča pevný (jednodrôtový/viacdrôtový) max. 35 mm² Prierez vodiča pevný (jednodrôtový/viacdrôtový) min. 2,5 mm² Prierez vodiča pevný (jednodrôtový/viacdrôtový) min. 16 AWG Pripájací prierez svoriek FM max. 1,5 mm² Pripájací prierez svoriek FM max. 16 AWG Pripájací prierez svoriek FM min. 23 AWG Pripájací prierez svoriek FM min. 0,25 mm² Provedení pólů 3 Rázový zvodový prúd (8/20) [celkový] 120 kA Rozmer 300V Schopnosť zhášania následného prúdu (eff) [N-PE] 100 kA Signalizácie na prístroji optická Šírka 72 mm SPD podľa IEC 61643-1 class II SPD podľa STN EN 61643-11 Typ 2 Spínací výkon AC 230 V; 0,5 A Spínací výkon DC 230 V; 0,1 A / 75 V; 0,5 A Spôsob montáže Montážna lišta 35 mm Stupeň krytia IP20 Teplotný rozsah použitia max. 85 °C Teplotný rozsah použitia min. -40 °C Uťahovací moment 4,5 Nm Vhodné na vonkajšie použitie nie Vlhkosť vzduchu max. 95 % Vlhkosť vzduchu min. 5 % Vyfukujúci nie Výška 105 mm Zvyškové napätie [L-N] pri 1 kA 0,8 kV Zvyškové napätie [L-N] pri 5 kA 1 kV - Všetky typy
- Na stiahnutie
-
EÚ Vyhlásenie o zhode V20-CF-3+1FS-300 / 5095257 , 0.10MB , pdfPomôcka pri výbere TBS Prehľadná pomôcka pre výber prepäťovej ochrany , 0.63MB , pdfNávod na montáž SurgeController V20-CF , 0.53MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
