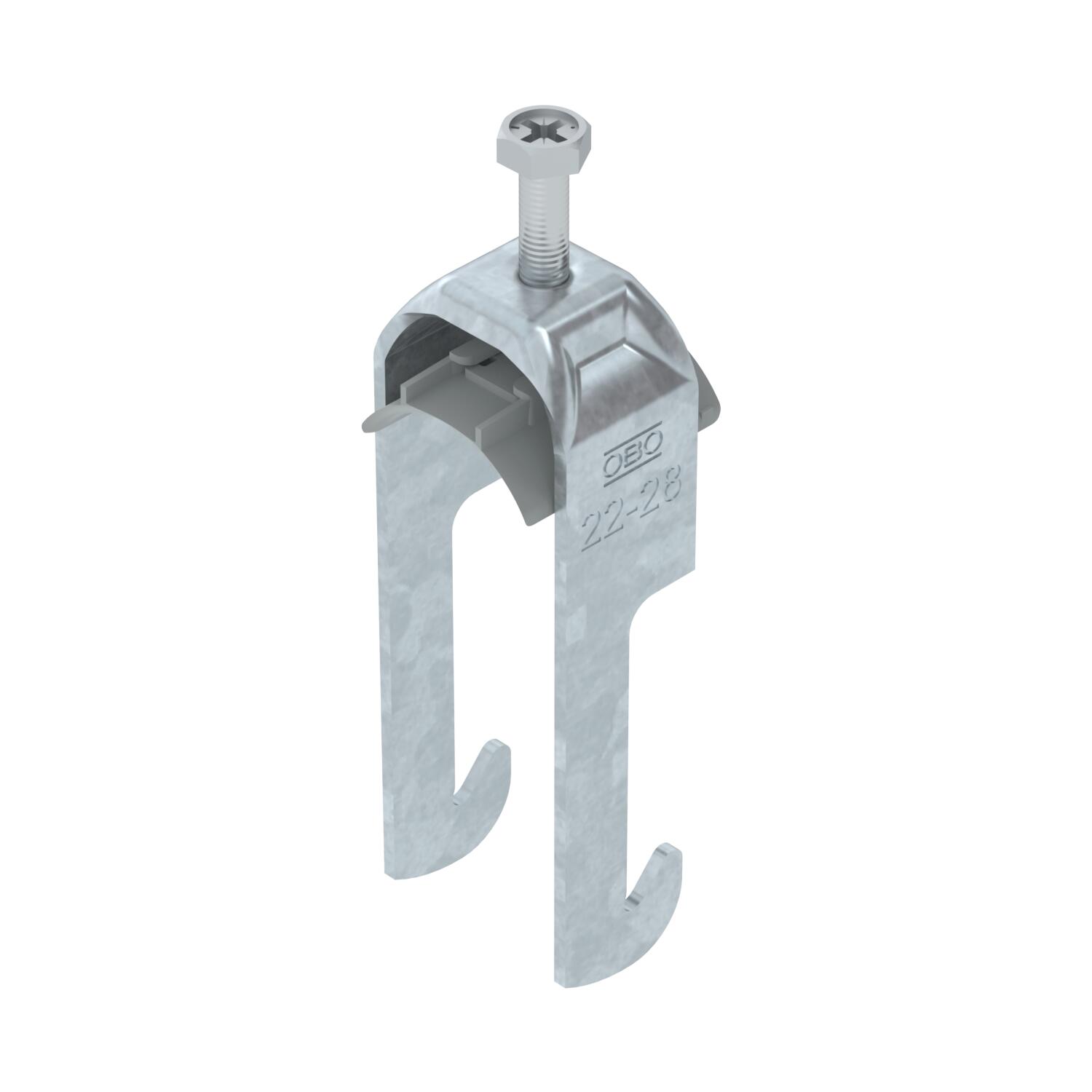

Strmeňová príchytka pätka W jednoduchá, plastová prítlačná opierka, FT 22 | 28 | 3

Strmeňová príchytka pätka W jednoduchá, plastová prítlačná opierka, FT

Výr. č. 1187720 | EAN 4012196854394

Výr. č. / Typ

Rozsah upínania D min.

Rozsah upínania D max.

Max. uťahovací moment

Popis produktu

Popis produktu

Strmeňová príchytka s pätkou W, plastová prítlačná opierka z polypropylénu. Na vertikálnu a horizontálnu montáž 1 samostatného kábla na uhlovú oceľ do < 40 mm. S 1-závitovou skrutkou na prítlačnej opierke, univerzálna šesťhranná hlava skrutky na veľkosť kľúča 10, s drážkou a krížovou drážkou. Vhodná na montáž vo vnútornom a vonkajšom prostredí. Odporúča sa použitie protiľahlej opierky.

Technické údaje

Technické údaje

Bezhalogénový	áno
CO₂ stopa (GWP) od kolísky po bránu	0,1649 kg CO₂e / 1 Kus
Dĺžka	22,5 mm
Dĺžka vonkajší rozmer	34 mm
Dodatok materiál	Oceľ
Dodatok povrch	žiarivo zinkované
Hrúbka plechu	2 mm
Kvalita materiálu opierky	Polypropylén
Materiál	Oceľ
Materiál opierky	Plast
Max. uťahovací moment	3 Nm
Počet káblov/rúr	1
Povrch	žiarovo zinkované ponorením
pre priemer rúrky max.	28 mm
pre priemer rúrky min.	22 mm
Rozmer	22-28mm

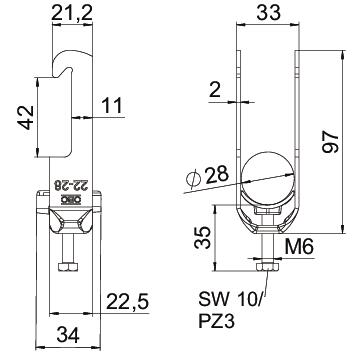

Rozmer A	22,5 mm
Rozmer B	33 mm
Rozmer C	34 mm
Rozmer G (mm)	M6
Rozmer H	97 mm
Rozmer L	35 mm
Rozmer t	2 mm
Rozsah upínania D max.	28 mm
Rozsah upínania D min.	22 mm
S plastovou vaňou	áno
S pozdĺžnou opierkou	nie
Šírka	33 mm
Šírka výrezu	10 mm
Spôsob montáže	Uhlový profil
Výška	97 mm
Závit	M6

Všetky typy

Všetky typy

Typ	Rozsah upínania D min.	Rozsah upínania D max.	Max. uťahovací moment	Výr. č.	Množstvo	najm. PJ
BS-W1-K-12 FT	8 mm	12 mm	3 Nm	1187702	Kus	100 Kus
BS-W1-K-16 FT	12 mm	16 mm	3 Nm	1187708	Kus	100 Kus
BS-W1-K-22 FT	16 mm	22 mm	3 Nm	1187714	Kus	100 Kus
BS-W1-K-28 FT	22 mm	28 mm	3 Nm	1187720	Kus	100 Kus
BS-W1-K-34 FT	28 mm	34 mm	3 Nm	1187726	Kus	100 Kus
BS-W1-K-40 FT	34 mm	40 mm	3 Nm	1187732	Kus	100 Kus
BS-W1-K-46 FT	40 mm	46 mm	5 Nm	1187738	Kus	100 Kus
BS-W1-K-52 FT	46 mm	52 mm	5 Nm	1187744	Kus	100 Kus
BS-W1-K-58 FT	52 mm	58 mm	5 Nm	1187750	Kus	50 Kus
BS-W1-K-64 FT	58 mm	64 mm	5 Nm	1187756	Kus	50 Kus
BS-W1-K-70 FT	64 mm	70 mm	5 Nm	1187762	Kus	50 Kus
