Strmeňová príchytka pätka U jednoduchá, plastová prítlačná opierka, FT 82 | 90 | 5

Strmeňová príchytka pätka U jednoduchá, plastová prítlačná opierka, FT

Výr. č. 1186789 | EAN 4012196851195

Výr. č. / Typ

Rozsah upínania D min.

Rozsah upínania D max.

Max. uťahovací moment

Popis produktu

Popis produktu

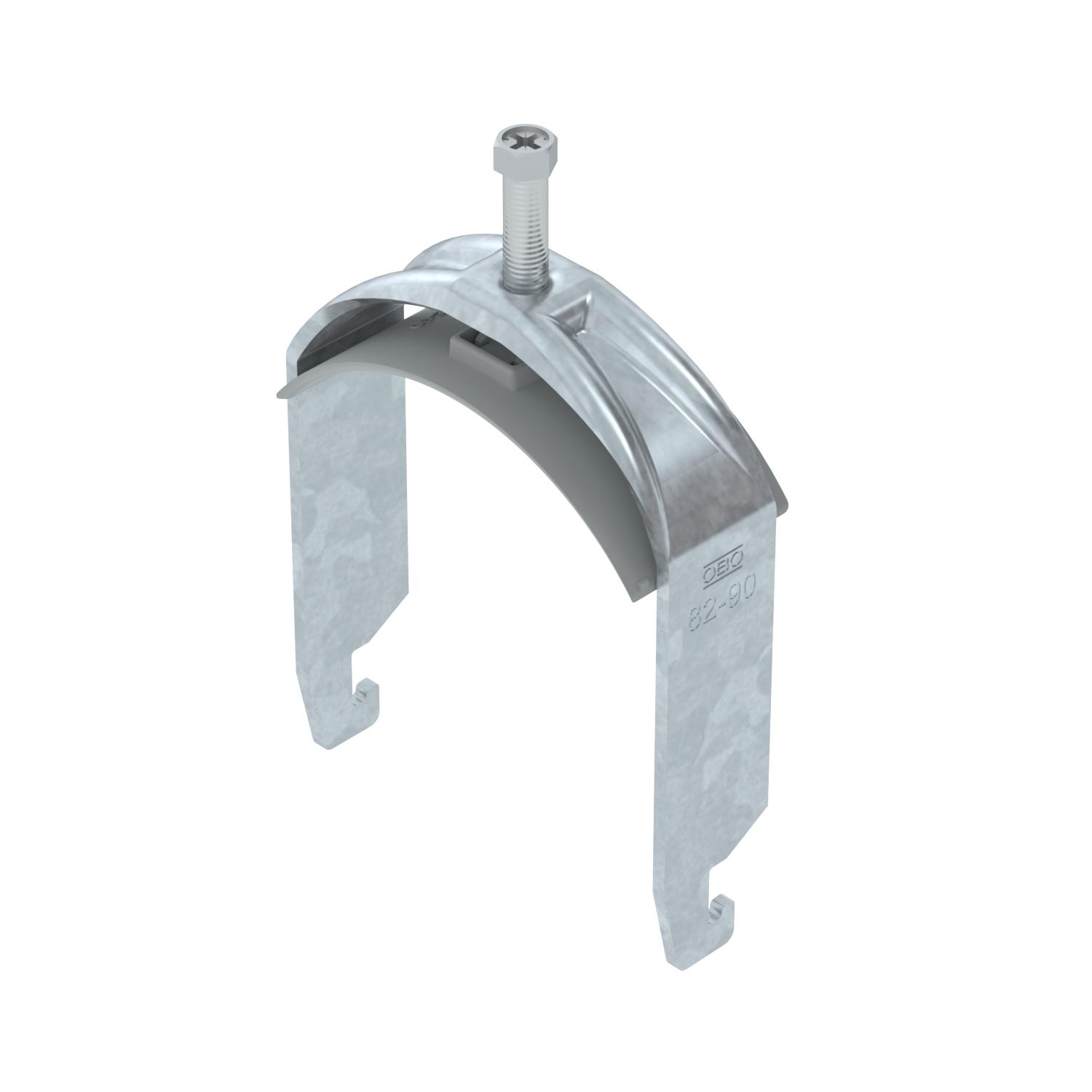

Strmeňová príchytka s pätkou U, plastová prítlačná opierka z polypropylénu. Na vertikálnu a horizontálnu montáž 1 samostatného kábla na profilovú lištu C. Pre šírku štrbiny 18 - 22 mm. S 1-závitovou skrutkou na prítlačnej opierke, univerzálna šesťhranná hlava skrutky na veľkosť kľúča 10, s drážkou a krížovou drážkou. Vhodná na montáž vo vnútornom a vonkajšom prostredí. Odporúča sa použitie protiľahlej opierky.

Technické údaje

Technické údaje

Bezhalogénový	áno
Dĺžka vonkajší rozmer	40 mm
Dodatok materiál	Oceľ
Dodatok povrch	žiarivo zinkované
Hrúbka plechu	3 mm
Kvalita materiálu opierky	Polypropylén
Materiál	Oceľ
Materiál opierky	Plast
Max. uťahovací moment	5 Nm
Počet káblov/rúr	1
Povrch	žiarovo zinkované ponorením
pre lištu so šírkou prieseku (s intervalom) max.	22 mm
pre lištu so šírkou prieseku (s intervalom) min.	18 mm

pre priemer rúrky max.	90 mm
pre priemer rúrky min.	82 mm
Produktová séria	2056 / 2058
Rozmer	82-90mm
Rozsah upínania D max.	90 mm
Rozsah upínania D min.	82 mm
S plastovou vaňou	áno
S pozdĺžnou opierkou	nie
Šírka výrezu	10 mm
Spôsob montáže	Profilová lišta
V zhode s ROHS	áno
Závit	M8

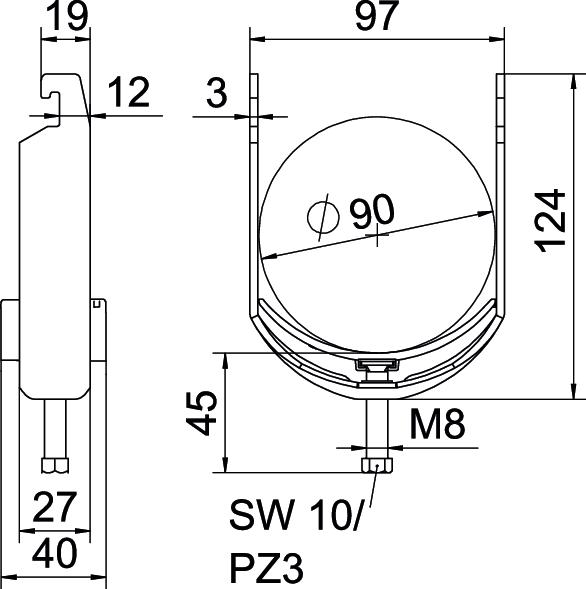

Rozmery

Dĺžka	27 mm
Rozmer A	27 mm
Rozmer B	97 mm
Rozmer C	40 mm
Rozmer G (mm)	M8

Rozmer H	124 mm
Rozmer L	45 mm
Rozmer t	3 mm
Šírka	97 mm
Výška	124 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	0,6095 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	0,6095 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	Množství
Declared Unit Quantity	1

Všetky typy

Všetky typy

Typ	Rozsah upínania D min.	Rozsah upínania D max.	Max. uťahovací moment	Výr. č.	Množstvo	najm. PJ
BS-U1-K-12 FT	8 mm	12 mm	3 Nm	1186702	Kus	100 Kus
BS-U1-K-16 FT	12 mm	16 mm	3 Nm	1186709	Kus	100 Kus
BS-U1-K-22 FT	16 mm	22 mm	3 Nm	1186716	Kus	100 Kus
BS-U1-K-28 FT	22 mm	28 mm	3 Nm	1186722	Kus	100 Kus
BS-U1-K-34 FT	28 mm	34 mm	3 Nm	1186729	Kus	100 Kus
BS-U1-K-40 FT	34 mm	40 mm	3 Nm	1186736	Kus	100 Kus
BS-U1-K-46 FT	40 mm	46 mm	5 Nm	1186742	Kus	100 Kus
BS-U1-K-52 FT	46 mm	52 mm	5 Nm	1186749	Kus	100 Kus
BS-U1-K-58 FT	52 mm	58 mm	5 Nm	1186756	Kus	100 Kus
BS-U1-K-64 FT	58 mm	64 mm	5 Nm	1186762	Kus	100 Kus
BS-U1-K-70 FT	64 mm	70 mm	5 Nm	1186769	Kus	50 Kus
BS-U1-K-76 FT	70 mm	76 mm	5 Nm	1186776	Kus	25 Kus
BS-U1-K-82 FT	76 mm	82 mm	5 Nm	1186782	Kus	25 Kus
BS-U1-K-90 FT	82 mm	90 mm	5 Nm	1186789	Kus	25 Kus
BS-U1-K-100 FT	90 mm	100 mm	5 Nm	1186797	Kus	25 Kus
