Strmeňová príchytka pätka U jednoduchá, kovová prítlačná opierka, FT 82 | 90 | 5

Strmeňová príchytka pätka U jednoduchá, kovová prítlačná opierka, FT

Výr. č. 1186589 | EAN 4012196850235

Výr. č. / Typ

Rozsah upínania D min.

Rozsah upínania D max.

Max. uťahovací moment

Popis produktu

Popis produktu

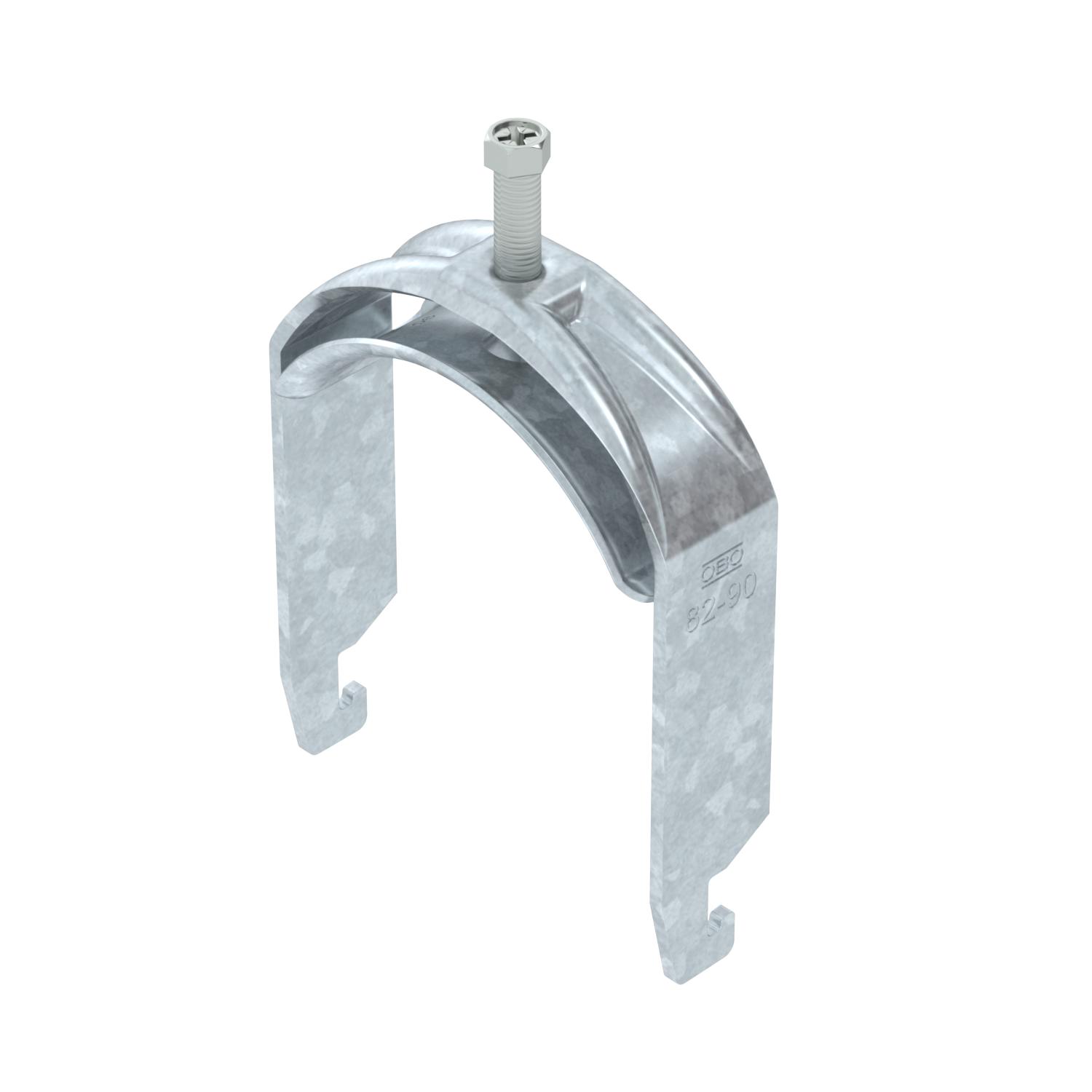

Strmeňová príchytka s pätkou U, kovová prítlačná opierka so zaoblenými hranami na ochranu káblov. Na vertikálnu a horizontálnu montáž 1 samostatného kábla na profilovú lištu C. Pre šírku štrbiny 18 - 22 mm. S 1-závitovou skrutkou na prítlačnej opierke, univerzálna šesťhranná hlava skrutky na veľkosť kľúča 10, s drážkou a krížovou drážkou. Vhodná na montáž vo vnútornom a vonkajšom prostredí. Odporúča sa použitie protiľahlej opierky.

Technické údaje

Technické údaje

Bezhalogénový	áno
Dĺžka vonkajší rozmer	38 mm
Dodatok materiál	Oceľ
Dodatok povrch	žiarivo zinkované
Hrúbka plechu	3 mm
Materiál	Oceľ
Materiál opierky	Oceľ
Max. uťahovací moment	5 Nm
Počet káblov/rúr	1
Povrch	žiarovo zinkované ponorením
pre lištu so šírkou prieseku (s intervalom) max.	22 mm
pre lištu so šírkou prieseku (s intervalom) min.	18 mm
pre priemer rúrky max.	90 mm

pre priemer rúrky min.	82 mm
Produktová séria	2056 / 2058
Rozmer	82-90mm
Rozsah upínania D max.	90 mm
Rozsah upínania D min.	82 mm
S kovovou vaničkou	áno
S plastovou vaňou	nie
S pozdĺžnou opierkou	nie
Šírka výrezu	10 mm
Spôsob montáže	Profilová lišta
V zhode s ROHS	áno
Zachovanie funkčnosti	áno
Závit	M8

Rozmery

Dĺžka	27 mm
Rozmer A	27 mm
Rozmer B	97 mm
Rozmer C	38 mm
Rozmer G (mm)	M8

Rozmer H	124 mm
Rozmer L	43 mm
Rozmer t	3 mm
Šírka	97 mm
Výška	124 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	0,7018 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	0,7018 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	Množství
Declared Unit Quantity	1

Všetky typy

Všetky typy

Typ	Rozsah upínania D min.	Rozsah upínania D max.	Max. uťahovací moment	Výr. č.	Množstvo	najm. PJ
BS-U1-M-12 FT	8 mm	12 mm	3 Nm	1186502	Kus	100 Kus
BS-U1-M-16 FT	12 mm	16 mm	3 Nm	1186509	Kus	100 Kus
BS-U1-M-22 FT	16 mm	22 mm	3 Nm	1186516	Kus	100 Kus
BS-U1-M-28 FT	22 mm	28 mm	3 Nm	1186522	Kus	100 Kus
BS-U1-M-34 FT	28 mm	34 mm	3 Nm	1186529	Kus	100 Kus
BS-U1-M-40 FT	34 mm	40 mm	3 Nm	1186536	Kus	100 Kus
BS-U1-M-46 FT	40 mm	46 mm	5 Nm	1186542	Kus	100 Kus
BS-U1-M-52 FT	46 mm	52 mm	5 Nm	1186549	Kus	100 Kus
BS-U1-M-58 FT	52 mm	58 mm	5 Nm	1186556	Kus	100 Kus
BS-U1-M-64 FT	58 mm	64 mm	5 Nm	1186562	Kus	100 Kus
BS-U1-M-70 FT	64 mm	70 mm	5 Nm	1186569	Kus	50 Kus
BS-U1-M-76 FT	70 mm	76 mm	5 Nm	1186576	Kus	25 Kus
BS-U1-M-82 FT	76 mm	82 mm	5 Nm	1186582	Kus	25 Kus
BS-U1-M-90 FT	82 mm	90 mm	5 Nm	1186589	Kus	25 Kus
BS-U1-M-100 FT	90 mm	100 mm	5 Nm	1186597	Kus	25 Kus
