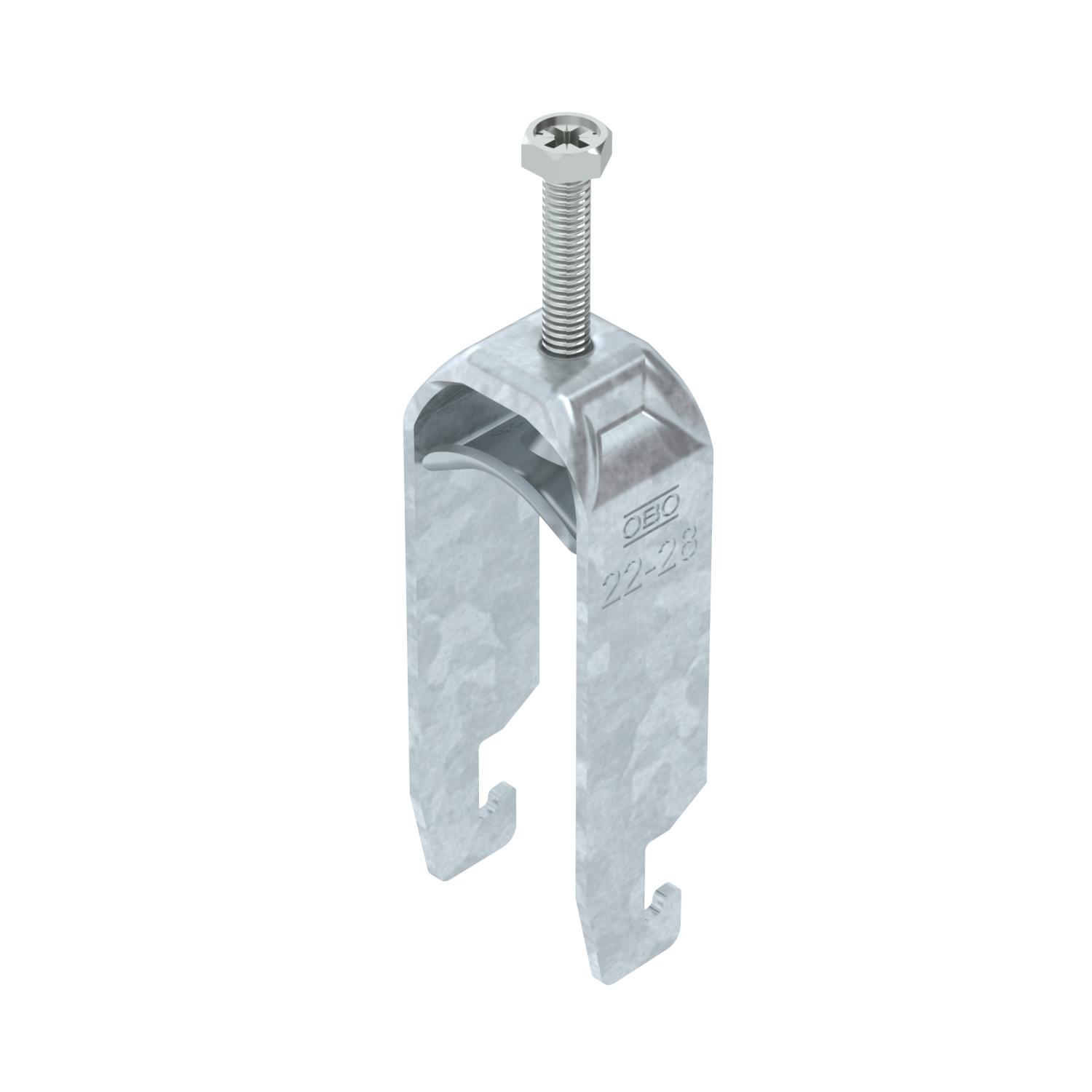

Strmeňová príchytka pätka U 2-jitá, kovová prítlačná opierka, FT
Výr. č. 1186523 | EAN 4012196849932
- Popis produktu
-
Popis produktuStrmeňová príchytka s pätkou U, kovová prítlačná opierka so zaoblenými hranami na ochranu káblov. Na vertikálnu a horizontálnu montáž 2 samostatných káblov na profilovú lištu C. Pre šírku štrbiny 18 - 22 mm. S 1-závitovou skrutkou na prítlačnej opierke, univerzálna šesťhranná hlava skrutky na veľkosť kľúča 10, s drážkou a krížovou drážkou. Vhodná na montáž vo vnútornom a vonkajšom prostredí. Viacero káblov by sa malo oddeliť dvojitými opierkami. Odporúča sa použitie protiľahlej opierky.
-
- Technické údaje
-
Technické údaje

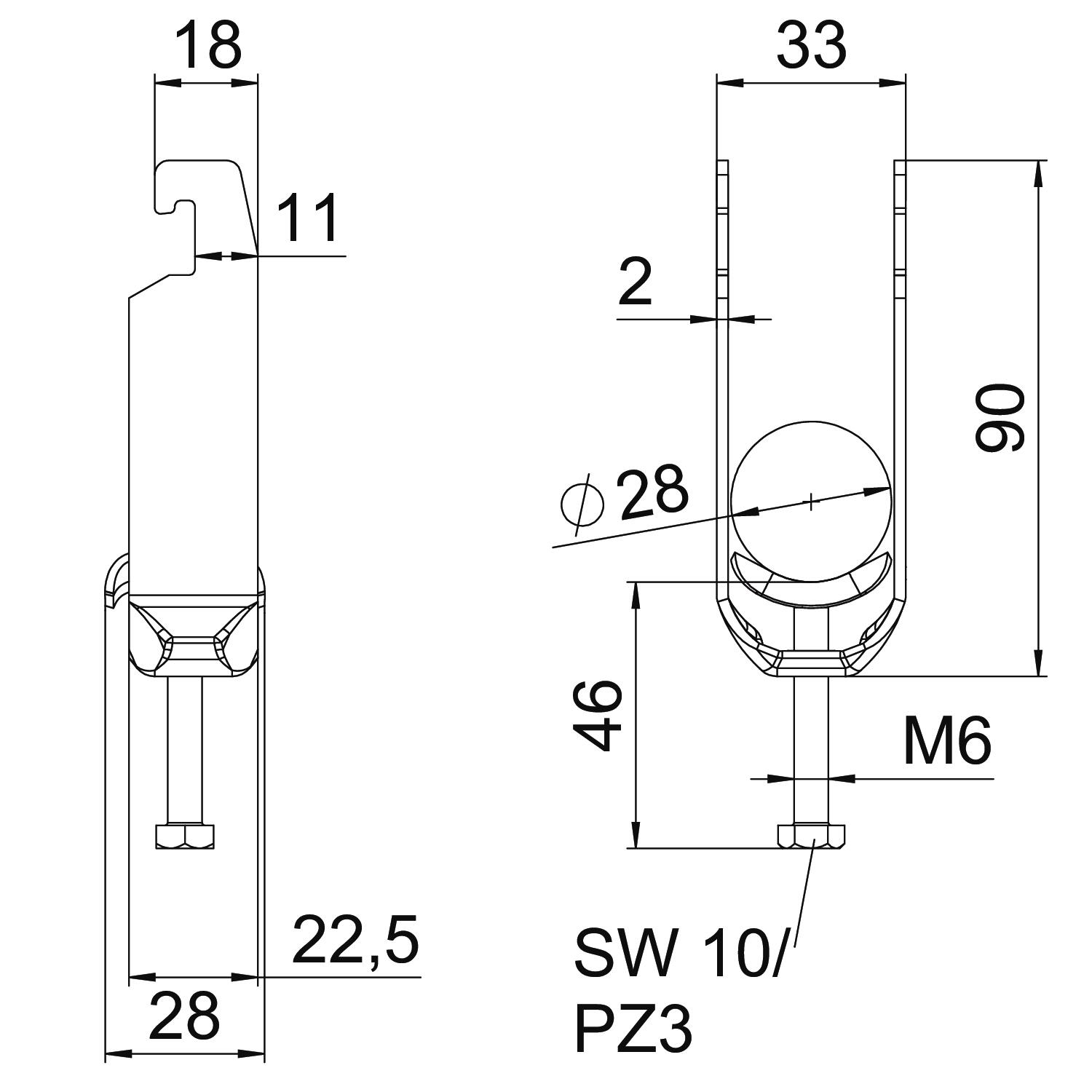

Bezhalogénový áno CO2 stopa (GWP) od kolísky po bránu 0,1971 kg CO₂e / 1 Kus Dĺžka 22,5 mm Dĺžka vonkajší rozmer 28 mm Dodatok materiál Oceľ Dodatok povrch žiarivo zinkované Hrúbka plechu 2 mm Materiál Oceľ Materiál opierky Oceľ Max. uťahovací moment 3 Nm Počet káblov/rúr 2 Povrch žiarovo zinkované ponorením pre lištu so šírkou prieseku (s intervalom) max. 22 mm pre lištu so šírkou prieseku (s intervalom) min. 18 mm pre priemer rúrky max. 28 mm pre priemer rúrky min. 22 mm Rozmer 22-28mm Rozmer A 22,5 mm Rozmer B 33 mm Rozmer C 28 mm Rozmer G (mm) M6 Rozmer H 90 mm Rozmer L 46 mm Rozmer t 2 mm Rozsah upínania D max. 28 mm Rozsah upínania D min. 22 mm S kovovou vaničkou áno S plastovou vaňou nie S pozdĺžnou opierkou nie Šírka 33 mm Šírka výrezu 10 mm Spôsob montáže Profilová lišta Výška 90 mm Zachovanie funkčnosti áno Závit M6 - Všetky typy
-
Všetky typy
- Na stiahnutie
-
List technických údajov BS-U2-M-28 FT / 1186523 , 0.22MB , pdfEÚ Vyhlásenie o zhode BS-U2-M-28 FT / 1186523 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva BS-U2-M-28 FT / 1186523 , 0.09MB , pdfNávod na montáž Clamp clip U foot, metal , 2.86MB , pdf
