Strmeňová príchytka pätka N jednoduchá, kovová prítlačná opierka, A2
Výr. č. 1188386 | EAN 4012197417772
- Popis produktu
-

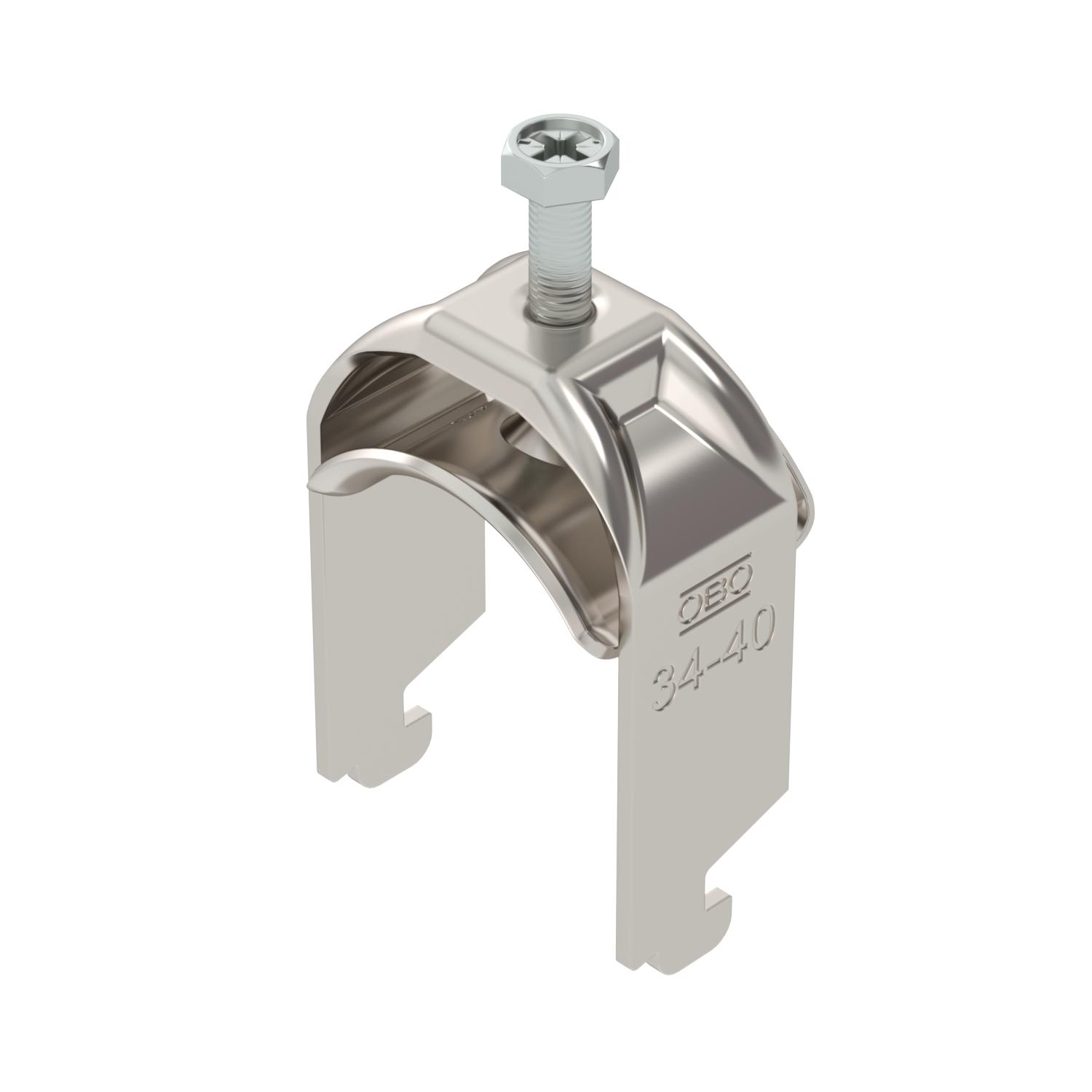

Popis produktuStrmeňová príchytka s pätkou N, kovová prítlačná opierka so zaoblenými hranami na ochranu káblov. Na vertikálnu a horizontálnu montáž 1 samostatného kábla na profilovú lištu C. Pre šírku štrbiny 11 - 12 mm. S 1-závitovou skrutkou na prítlačnej opierke, univerzálna šesťhranná hlava skrutky na veľkosť kľúča 10, s drážkou a krížovou drážkou. Vhodná na montáž vo vnútornom a vonkajšom prostredí. Odporúča sa použitie protiľahlej opierky.
-
- Technické údaje
-
Technické údaje

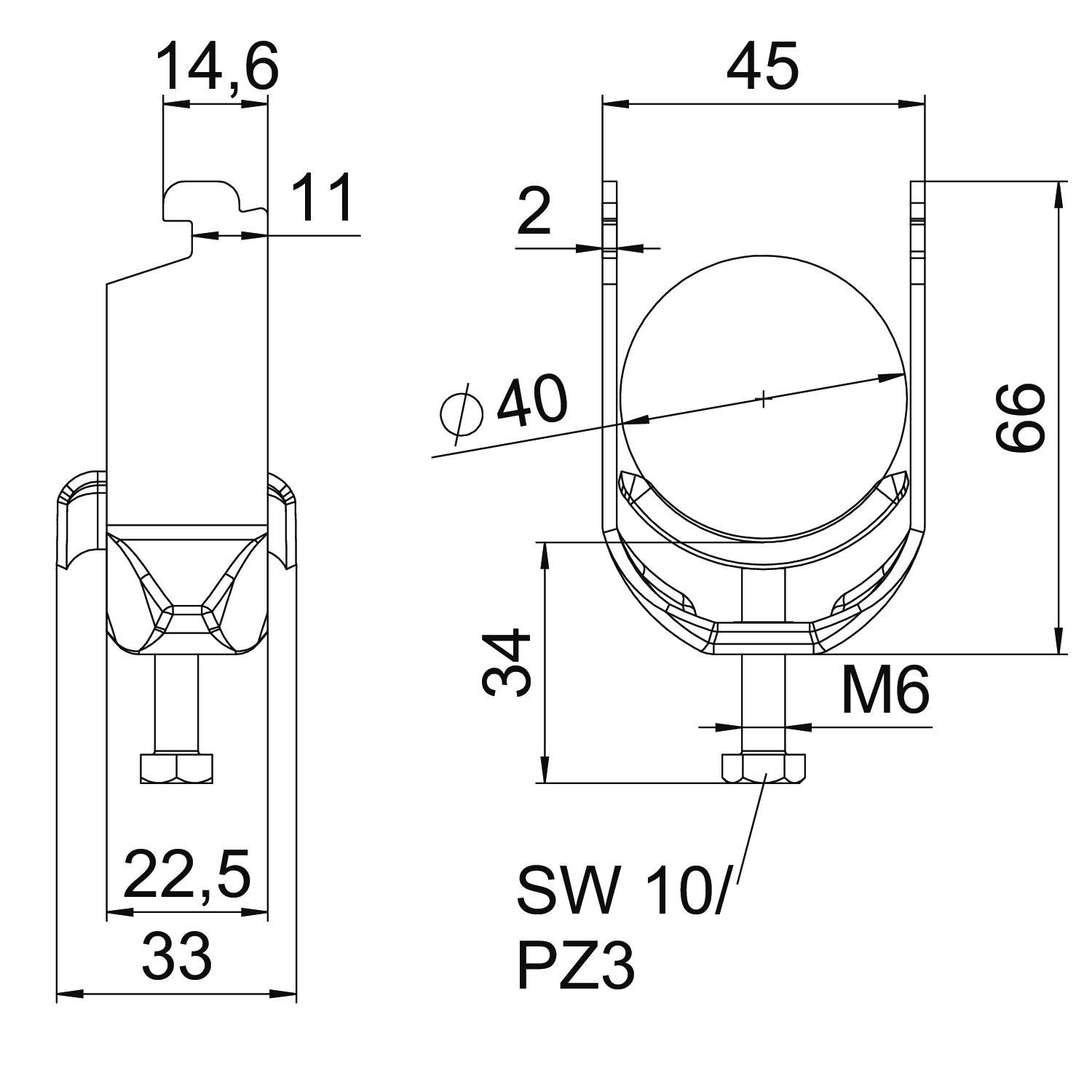

Bezhalogénový áno CO₂ stopa (GWP) od kolísky po bránu 0,428 kg CO₂e / 1 Kus Dĺžka 22,5 mm Dĺžka vonkajší rozmer 33 mm Dodatok materiál nehrdzavejúca oceľ Dodatok povrch neupravené Hrúbka plechu 2 mm Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Max. uťahovací moment 3 Nm Počet káblov/rúr 1 Povrch lesklá, dodatočne upravená pre lištu so šírkou prieseku (s intervalom) max. 12 mm pre lištu so šírkou prieseku (s intervalom) min. 11 mm pre priemer rúrky max. 40 mm pre priemer rúrky min. 34 mm Rozmer 34-40mm Rozmer A 22,5 mm Rozmer B 45 mm Rozmer C 33 mm Rozmer G (mm) M6 Rozmer H 66 mm Rozmer L 34 mm Rozmer t 2 mm Rozsah upínania D max. 40 mm Rozsah upínania D min. 34 mm S kovovou vaničkou áno S plastovou vaňou nie Šírka 45 mm Šírka výrezu 10 mm Spôsob montáže Profilová lišta Výška 66 mm Závit M6 - Všetky typy
-
Všetky typy
- Na stiahnutie
-
List technických údajov BS-N1-M-40 A2 / 1188386 , 0.27MB , pdfEÚ Vyhlásenie o zhode BS-N1-M-40 A2 / 1188386 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva BS-N1-M-40 A2 / 1188386 , 0.09MB , pdfNávod na montáž Clamp clip N foot, metal , 3.00MB , pdf
