Strmeňová príchytka pätka H jednoduchá, kovová prítlačná opierka, A2
Výr. č. 1186122 | EAN 4012196848942
- Popis produktu
-

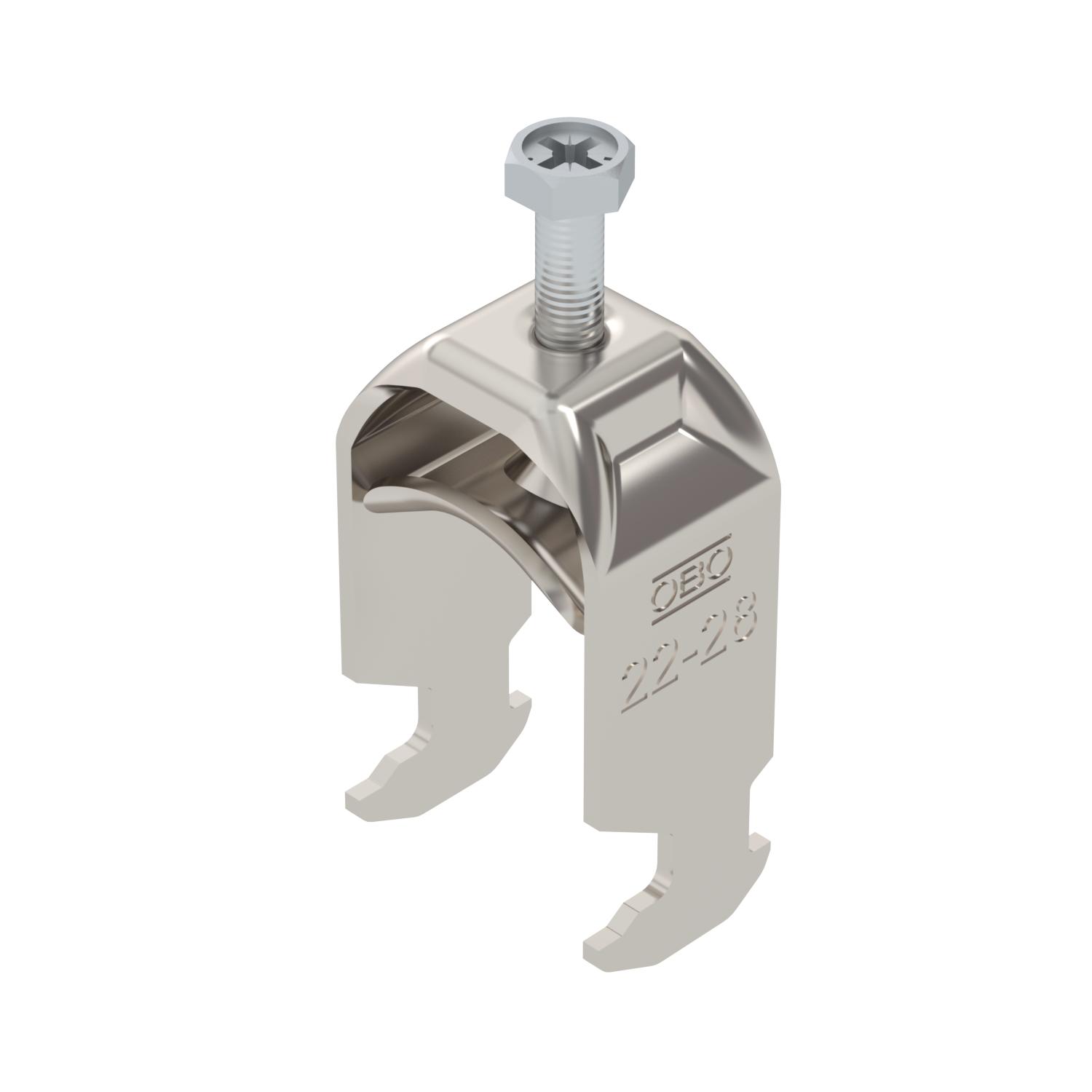

Popis produktuStrmeňová príchytka s pätkou s kladivovou hlavou, kovová prítlačná opierka so zaoblenými hranami na ochranu káblov. Na vertikálnu a horizontálnu montáž 1 samostatného kábla na profilovú lištu C. Pre šírku štrbiny 16 - 17 mm. S 1-závitovou skrutkou na prítlačnej opierke, univerzálna šesťhranná hlava skrutky na veľkosť kľúča 10, s drážkou a krížovou drážkou. Vhodná na montáž vo vnútornom a vonkajšom prostredí. Odporúča sa použitie protiľahlej opierky.
-
- Technické údaje
-
Technické údaje

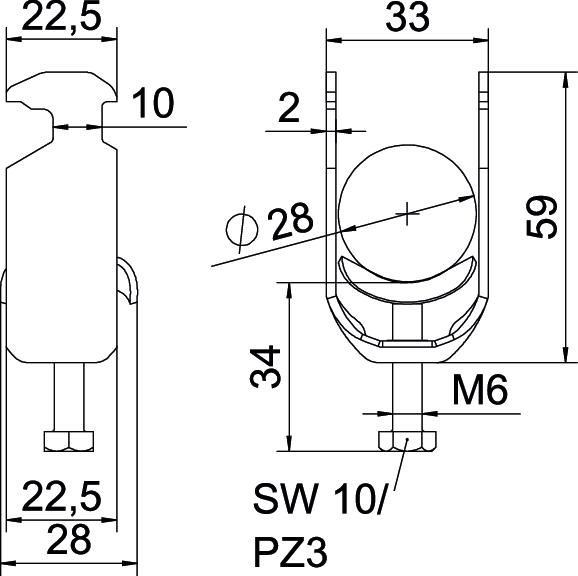

Bezhalogénový áno CO₂ stopa (GWP) od kolísky po bránu 0,3455 kg CO₂e / 1 Kus Dĺžka 22,5 mm Dĺžka vonkajší rozmer 28 mm Dodatok materiál nehrdzavejúca oceľ Dodatok povrch neupravené Hrúbka plechu 2 mm Kvalita materiálu opierky Ušľachtilá oceľ 304 (1.4301) Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Materiál opierky nehrdzavejúca oceľ Max. uťahovací moment 3 Nm Počet káblov/rúr 1 Povrch lesklá, dodatočne upravená pre lištu so šírkou prieseku (s intervalom) max. 17 mm pre lištu so šírkou prieseku (s intervalom) min. 16 mm pre priemer rúrky max. 28 mm pre priemer rúrky min. 22 mm Rozmer 22-28mm Rozmer A 22,5 mm Rozmer B 33 mm Rozmer C 28 mm Rozmer G (mm) M6 Rozmer H 59 mm Rozmer L 34 mm Rozmer t 2 mm Rozsah upínania D max. 28 mm Rozsah upínania D min. 22 mm S kovovou vaničkou áno S plastovou vaňou nie S pozdĺžnou opierkou nie Šírka 33 mm Šírka výrezu 10 mm Spôsob montáže Profilová lišta Výška 59 mm Zachovanie funkčnosti áno Závit M6 - Všetky typy
-
Všetky typy
- Na stiahnutie
-
List technických údajov BS-H1-M-28 A2 / 1186122 , 0.20MB , pdfEÚ Vyhlásenie o zhode BS-H1-M-28 A2 / 1186122 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva BS-H1-M-28 A2 / 1186122 , 0.09MB , pdfREACH Vyhlásenie o zhode BS-H1-M-28 A2 / 1186122 , 0.12MB , pdfRoHS Vyhlásenie o zhode BS-H1-M-28 A2 / 1186122 , 0.12MB , pdfNávod na montáž Clamp clip H foot, metal , 3.04MB , pdf
