Strmeňová príchytka pätka H 3-jitá, plastová prítlačná opierka, AI
Výr. č. 1186424 | EAN 4012196848263
- Popis produktu
-
Popis produktuStrmeňová príchytka s pätkou s kladivovou hlavou, plastová prítlačná opierka z polypropylénu. Na vertikálnu a horizontálnu montáž 3 samostatných káblov na profilovú lištu C. Pre šírku štrbiny 16 - 17 mm. S 1-závitovou skrutkou na prítlačnej opierke, univerzálna šesťhranná hlava skrutky na veľkosť kľúča 10, s drážkou a krížovou drážkou. Vhodná na montáž vo vnútornom a vonkajšom prostredí. Viacero káblov by sa malo oddeliť dvojitými opierkami. Odporúča sa použitie protiľahlej opierky.
-
- Technické údaje
-
Technické údaje

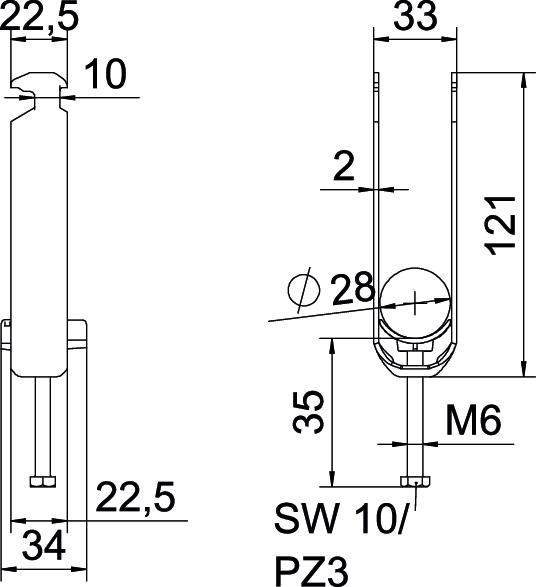

Bezhalogénový áno CO2 stopa (GWP) od kolísky po bránu 0,4862 kg CO₂e / 1 Kus Dĺžka 22,5 mm Dĺžka vonkajší rozmer 34 mm Dodatok materiál Hliník Dodatok povrch neupravené Hrúbka plechu 2 mm Kvalita materiálu opierky Polypropylén Materiál Hliník Materiál opierky Plast Max. uťahovací moment 2 Nm Počet káblov/rúr 3 pre lištu so šírkou prieseku (s intervalom) max. 17 mm pre lištu so šírkou prieseku (s intervalom) min. 16 mm pre priemer rúrky max. 28 mm pre priemer rúrky min. 22 mm Rozmer 22-28mm Rozmer A 22,5 mm Rozmer B 33 mm Rozmer C 34 mm Rozmer G (mm) M6 Rozmer H 121 mm Rozmer L 59 mm Rozmer t 2 mm Rozsah upínania D max. 28 mm Rozsah upínania D min. 22 mm S plastovou vaňou áno S pozdĺžnou opierkou nie Šírka 33 mm Šírka výrezu 10 mm Spôsob montáže Profilová lišta Výška 121 mm Závit M6 - Všetky typy
- Na stiahnutie
-
List technických údajov BS-H3-K-28 ALU / 1186424 , 0.23MB , pdfEÚ Vyhlásenie o zhode BS-H3-K-28 ALU / 1186424 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva BS-H3-K-28 ALU / 1186424 , 0.09MB , pdfREACH Vyhlásenie o zhode BS-H3-K-28 ALU / 1186424 , 0.12MB , pdfRoHS Vyhlásenie o zhode BS-H3-K-28 ALU / 1186424 , 0.12MB , pdfNávod na montáž Clamp clip H foot, plastic , 3.08MB , pdf
