Strmeňová príchytka pätka H 2-jitá, kovová prítlačná opierka, FT 58 | 64 | 5

Strmeňová príchytka pätka H 2-jitá, kovová prítlačná opierka, FT

Výr. č. 1186063 | EAN 4012196848782

Výr. č. / Typ

Rozsah upínania D min.

Rozsah upínania D max.

Max. uťahovací moment

Popis produktu

Popis produktu

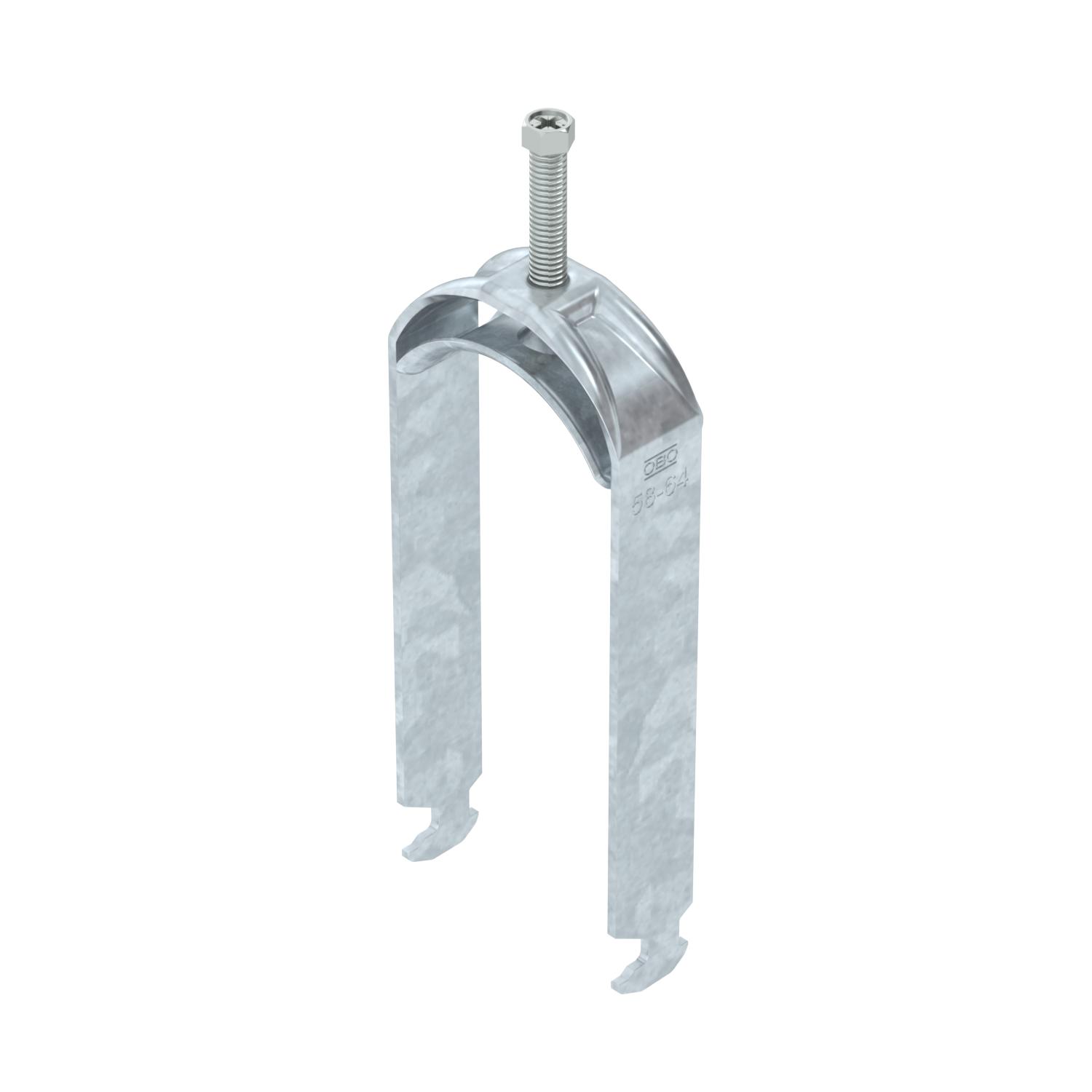

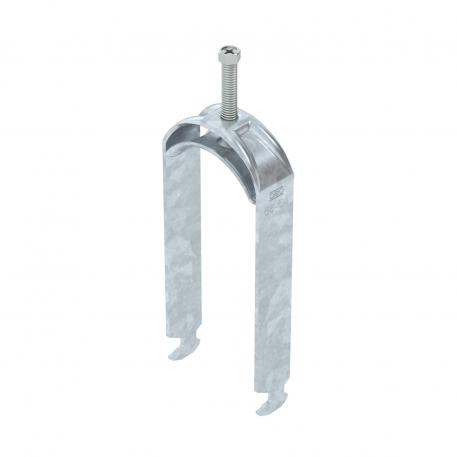

Strmeňová príchytka s pätkou s kladivovou hlavou, kovová prítlačná opierka so zaoblenými hranami na ochranu káblov. Na vertikálnu a horizontálnu montáž 2 samostatných káblov na profilovú lištu C. Pre šírku štrbiny 16 - 17 mm. S 1-závitovou skrutkou na prítlačnej opierke, univerzálna šesťhranná hlava skrutky na veľkosť kľúča 10, s drážkou a krížovou drážkou. Vhodná na montáž vo vnútornom a vonkajšom prostredí. Viacero káblov by sa malo oddeliť dvojitými opierkami. Odporúča sa použitie protiľahlej opierky.

Technické údaje

Technické údaje

Bezhalogénový	áno
Dĺžka vonkajší rozmer	33 mm
Dodatok materiál	Oceľ
Dodatok povrch	žiarivo zinkované
Hrúbka plechu	2,5 mm
Materiál	Oceľ
Materiál opierky	Oceľ
Max. uťahovací moment	5 Nm
Počet káblov/rúr	2
Povrch	žiarovo zinkované ponorením
pre lištu so šírkou prieseku (s intervalom) max.	17 mm
pre lištu so šírkou prieseku (s intervalom) min.	16 mm

pre priemer rúrky max.	64 mm
pre priemer rúrky min.	58 mm
Rozmer	58-64mm
Rozsah upínania D max.	64 mm
Rozsah upínania D min.	58 mm
S kovovou vaničkou	áno
S plastovou vaňou	nie
S pozdĺžnou opierkou	nie
Šírka výrezu	10 mm
Spôsob montáže	Profilová lišta
Závit	M8

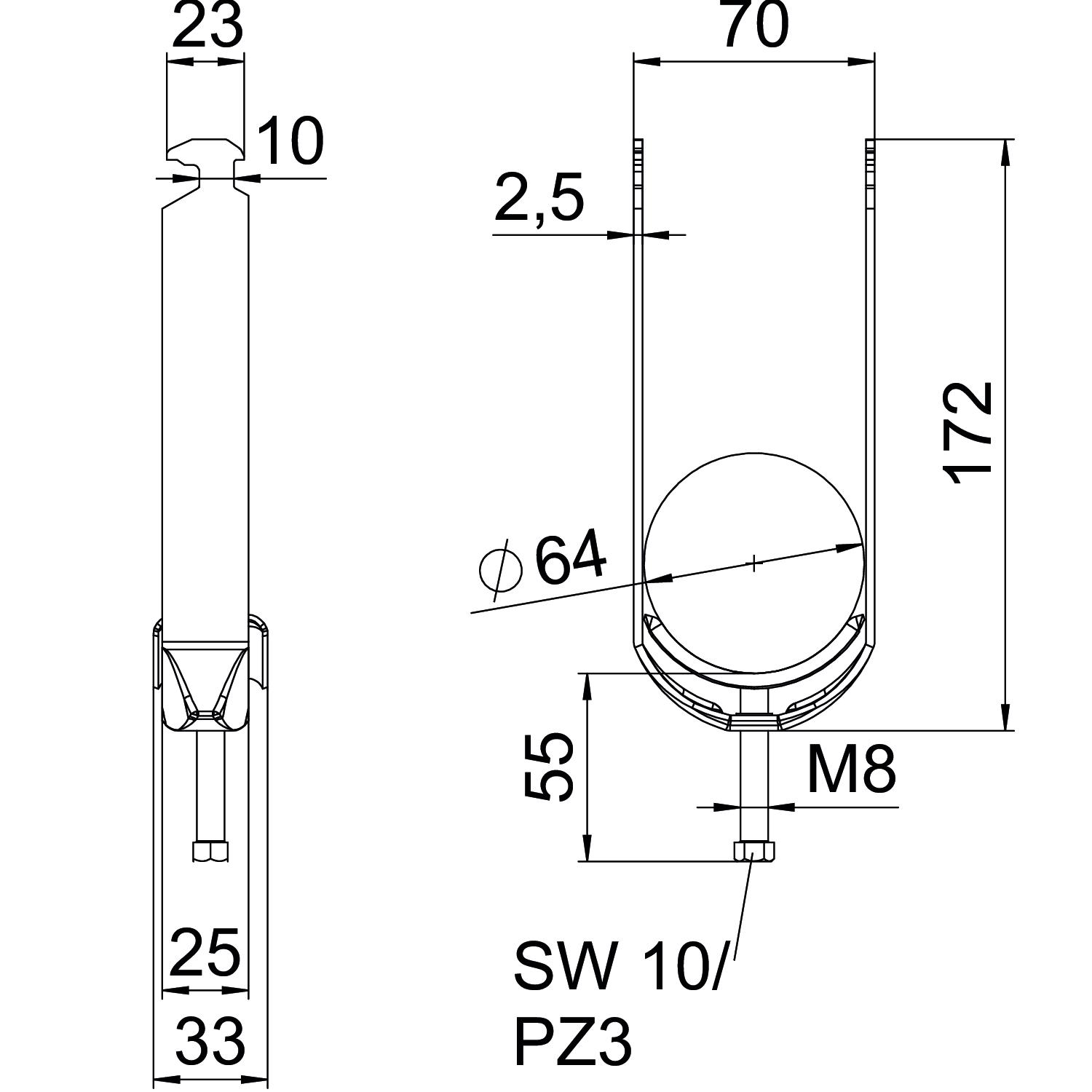

Rozmery

Dĺžka	25 mm
Rozmer A	25 mm
Rozmer B	70 mm
Rozmer C	33 mm
Rozmer G (mm)	M8

Rozmer H	172 mm
Rozmer L	55 mm
Rozmer t	2,5 mm
Šírka	70 mm
Výška	172 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	0,5089 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	0,5089 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Množství
Declared Unit Quantity (LCA)	1

Všetky typy

Všetky typy

Typ	Rozsah upínania D min.	Rozsah upínania D max.	Max. uťahovací moment	Výr. č.	Množstvo	najm. PJ
BS-H2-M-12 FT	8 mm	12 mm	3 Nm	1186003	Kus	50 Kus
BS-H2-M-16 FT	12 mm	16 mm	3 Nm	1186010	Kus	50 Kus
BS-H2-M-22 FT	16 mm	22 mm	3 Nm	1186017	Kus	50 Kus
BS-H2-M-28 FT	22 mm	28 mm	3 Nm	1186023	Kus	50 Kus
BS-H2-M-34 FT	28 mm	34 mm	3 Nm	1186030	Kus	50 Kus
BS-H2-M-40 FT	34 mm	40 mm	3 Nm	1186037	Kus	50 Kus
BS-H2-M-46 FT	40 mm	46 mm	5 Nm	1186043	Kus	50 Kus
BS-H2-M-52 FT	46 mm	52 mm	5 Nm	1186050	Kus	50 Kus
BS-H2-M-58 FT	52 mm	58 mm	5 Nm	1186057	Kus	50 Kus
BS-H2-M-64 FT	58 mm	64 mm	5 Nm	1186063	Kus	50 Kus
