Strmeňová príchytka pätka F jednoduchá, plastová prítlačná opierka, FT 58 | 64 | 5

Strmeňová príchytka pätka F jednoduchá, plastová prítlačná opierka, FT

Výr. č. 1187656 | EAN 4012196854165

Výr. č. / Typ

Rozsah upínania D min.

Rozsah upínania D max.

Max. uťahovací moment

Popis produktu

Popis produktu

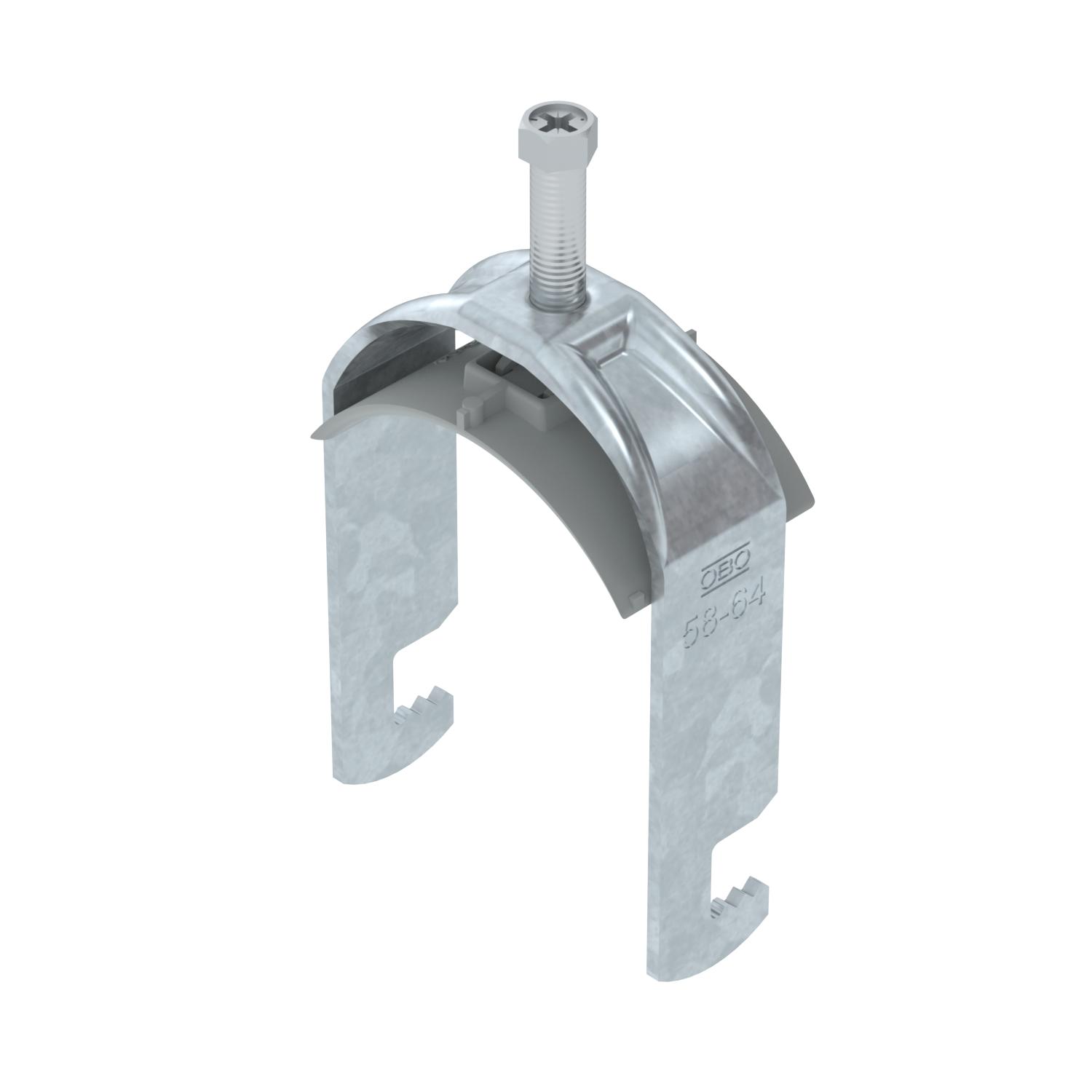

Strmeňová príchytka s pätkou F, plastová prítlačná opierka z polypropylénu. Na vertikálnu a horizontálnu montáž 1 samostatného kábla na plochú oceľ. S 1-závitovou skrutkou na prítlačnej opierke, univerzálna šesťhranná hlava skrutky na veľkosť kľúča 10, s drážkou a krížovou drážkou. Vhodná na montáž vo vnútornom a vonkajšom prostredí. Odporúča sa použitie protiľahlej opierky.

Technické údaje

Technické údaje

Bezhalogénový	áno
CO2 stopa (GWP) od kolísky po bránu	0,3092 kg CO₂e / 1 Kus
Dĺžka	25 mm
Dĺžka vonkajší rozmer	40 mm
Dodatok materiál	Oceľ
Dodatok povrch	žiarivo zinkované
Hrúbka plechu	2,5 mm
Kvalita materiálu opierky	Polypropylén
Materiál	Oceľ
Materiál opierky	Plast
Max. uťahovací moment	5 Nm
Počet káblov/rúr	1
Povrch	žiarovo zinkované ponorením
pre priemer rúrky max.	64 mm
pre priemer rúrky min.	58 mm

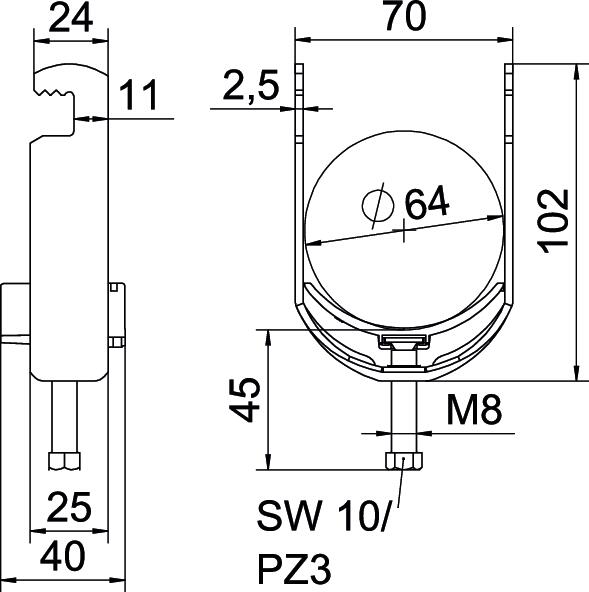

Rozmer	58-64mm
Rozmer A	25 mm

Rozmer B	70 mm
Rozmer C	40 mm
Rozmer G (mm)	M8
Rozmer H	102 mm
Rozmer L	45 mm
Rozmer t	2,5 mm
Rozsah upínania D max.	64 mm
Rozsah upínania D min.	58 mm
S kovovou vaničkou	nie
S plastovou vaňou	áno
S pozdĺžnou opierkou	nie
Šírka	70 mm
Šírka výrezu	10 mm
Spôsob montáže	plochý profil
Výška	102 mm
Závit	M8

Všetky typy

Všetky typy

Typ	Rozsah upínania D min.	Rozsah upínania D max.	Max. uťahovací moment	Výr. č.	Množstvo	najm. PJ
BS-F1-K-12 FT	8 mm	12 mm	3 Nm	1187602	Kus	100 Kus
BS-F1-K-16 FT	12 mm	16 mm	3 Nm	1187608	Kus	100 Kus
BS-F1-K-22 FT	16 mm	22 mm	3 Nm	1187614	Kus	100 Kus
BS-F1-K-28 FT	22 mm	28 mm	3 Nm	1187620	Kus	100 Kus
BS-F1-K-34 FT	28 mm	34 mm	3 Nm	1187626	Kus	100 Kus
BS-F1-K-40 FT	34 mm	40 mm	3 Nm	1187632	Kus	100 Kus
BS-F1-K-46 FT	40 mm	46 mm	5 Nm	1187638	Kus	100 Kus
BS-F1-K-52 FT	46 mm	52 mm	5 Nm	1187644	Kus	100 Kus
BS-F1-K-58 FT	52 mm	58 mm	5 Nm	1187650	Kus	50 Kus
BS-F1-K-64 FT	58 mm	64 mm	5 Nm	1187656	Kus	50 Kus
