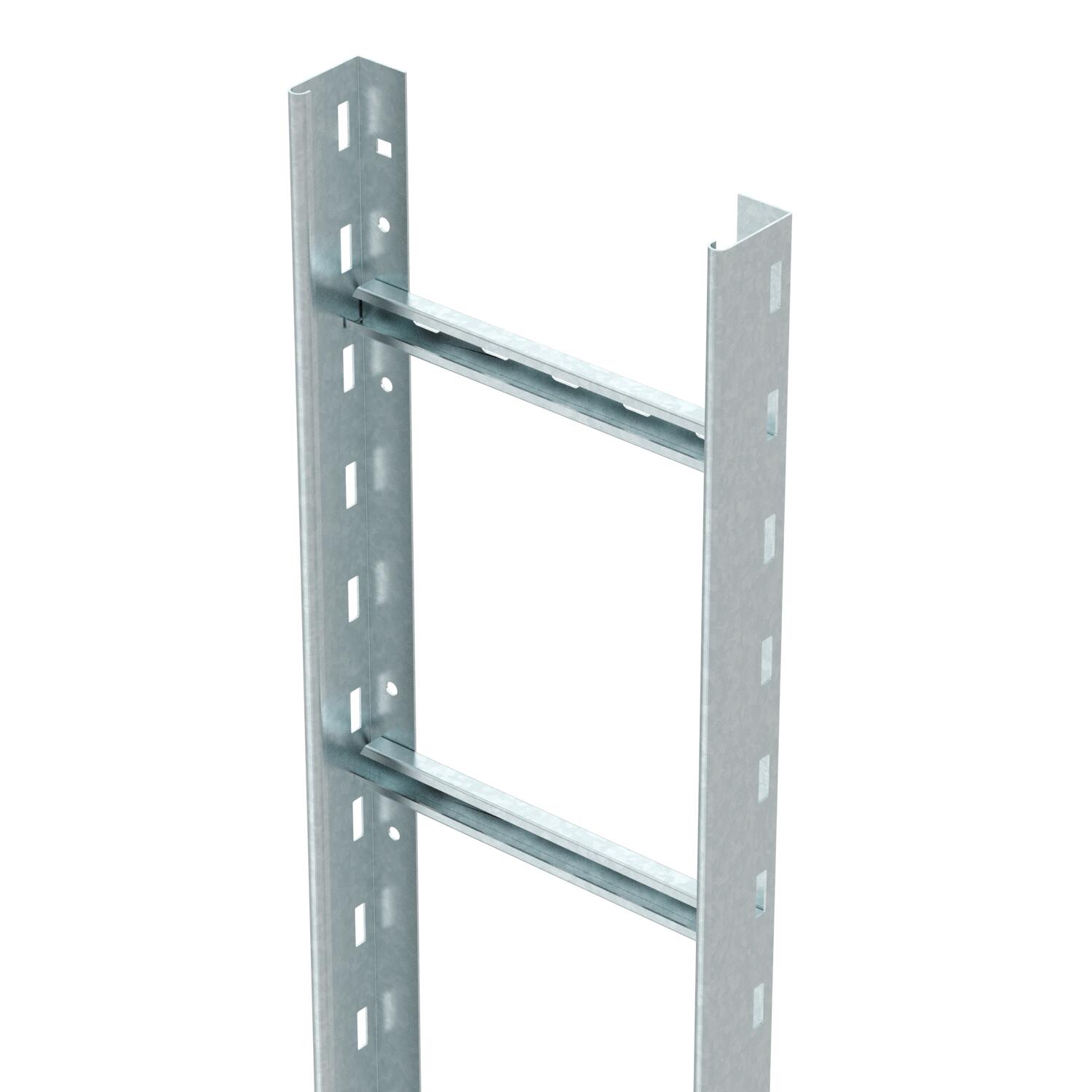

Stoupací žebřík SLG 60, středně těžký, 6 m NS
Výr. č. 6207997 | EAN 4012195695608
- Popis produktu
-
Popis produktuKabelový žebřík s výškou bočnice 60 mm s přinýtovaným nahoru otevřeným profilem příčky C. Ohnutá bočnice pro zpevnění a ochranu kabelů. Upevnění na výložníku se provádí pomocí svorek typu LKS 40. Výřez příčky široký 11 mm, vhodná třmenová příchytka je typ 2056/ N.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
-
- Technické údaje
-
Technické údaje

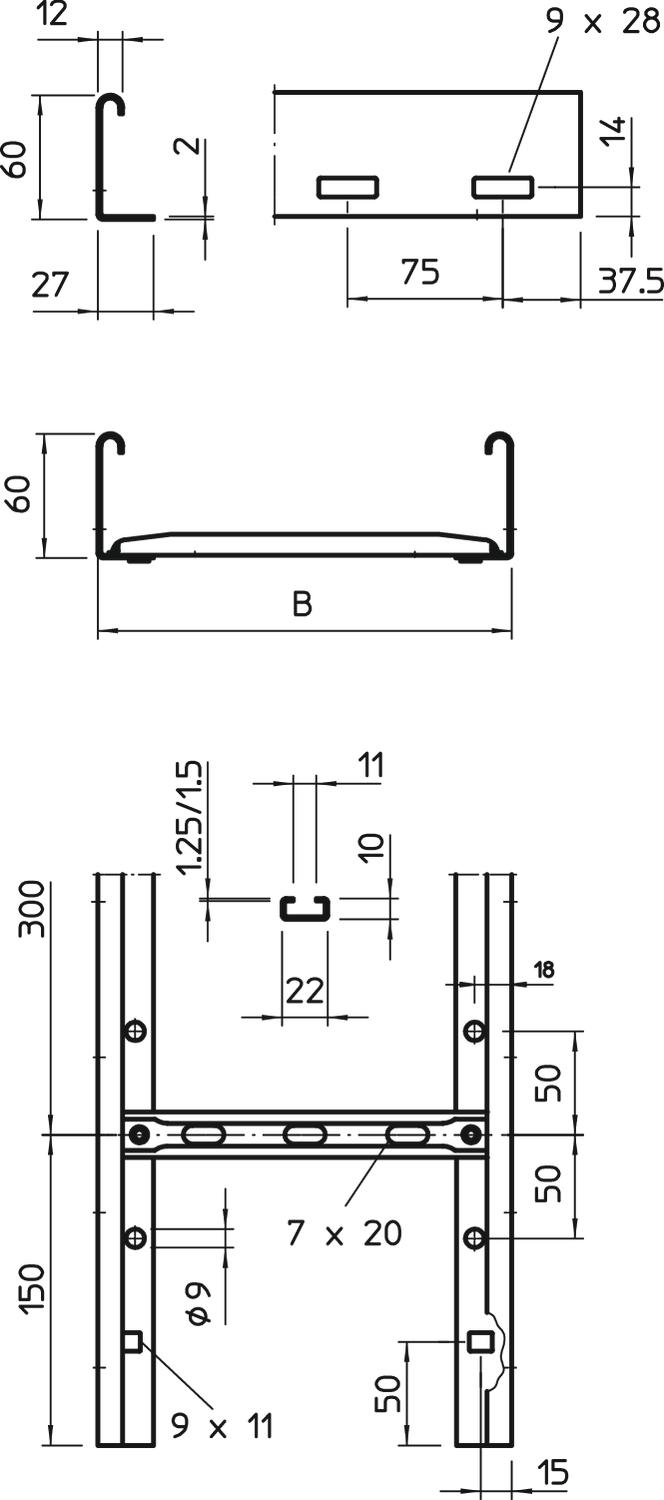

Bočné dierovanaie áno Hrúbka bočnice 2 mm Materiál Oceľ Nehrdzavejúca oceľ, morená nie Odstup priečok 300 mm Povrch žiarovo zinkované ponorením Produktová séria Řada SLG Rozmer 60x500x6000 Rozmer 60x500x6000 Upevnenie priečky nitované slepými nitmi Úžitkový prierez 24800 mm² Úžitkový prierez 248 cm² V zhode s ROHS áno Vyhotovenie bočnice plochý profil Vyhotovenie priečok Profil dierovaný Vyhotovenie s veľkým rozpätím nie Zachovanie funkčnosti nie Rozmery
Dĺžka 6000 mm Šírka 500 mm Výška 60 mm Zaťaženie
Vzdialenosť podpier 1,5 m 3,1 kN/m Vzdialenosť podpier 2,0 m 2 kN/m Vzdialenosť podpier 2,5 m 1,5 kN/m Vzdialenosť podpier 3,0 m 1,1 kN/m Vzdialenosť podpier 3,5 m 0,6 kN/m Vzdialenosť podpier 4,0 m 0,45 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 8,7387 kg CO₂e / 1 meter CO₂ Footprint (GWP) 8,7387 kg CO₂e Datum stanovení hodnoty CO2 2025-04-02T00:00:00.000+0200 Declared Unit m Declared Unit Quantity 1 Technické údaje
Záťažový diagram káblového rebríka typu SLG 60 NS
-
Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
-
Vzdialenosť podpier v m
-
Prehyb priečnika v mm pri prípustnom kN/m
-
Schéma zaťaženia pri skúšobnej metóde
-
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
-
Krivka prehybu priečnika podľa vzdialenosti podpier
-
- Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Veko s otočnou západkou FT
DRL 500 FT 6051448 3 m - Na stiahnutie
-
List technických údajov SLG 650 NS 6 FT / 6207997 , 0.27MB , pdfEÚ Vyhlásenie o zhode SLG 650 NS 6 FT / 6207997 , 0.13MB , pdfRoHS Vyhlásenie o zhode SLG 650 NS 6 FT / 6207997 , 0.13MB , pdfNávod na montáž Cable ladder systems , 6.51MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
