Stoupací žebřík LG 60, 6 m VS FS

Výr. č. / Typ

Dĺžka	6000 mm

Šírka

Hrúbka bočnice	1,5 mm

Zachovanie funkčnosti

Materiál	Oceľ

Povrch	pásovo zinkované

Popis produktu

Popis produktu

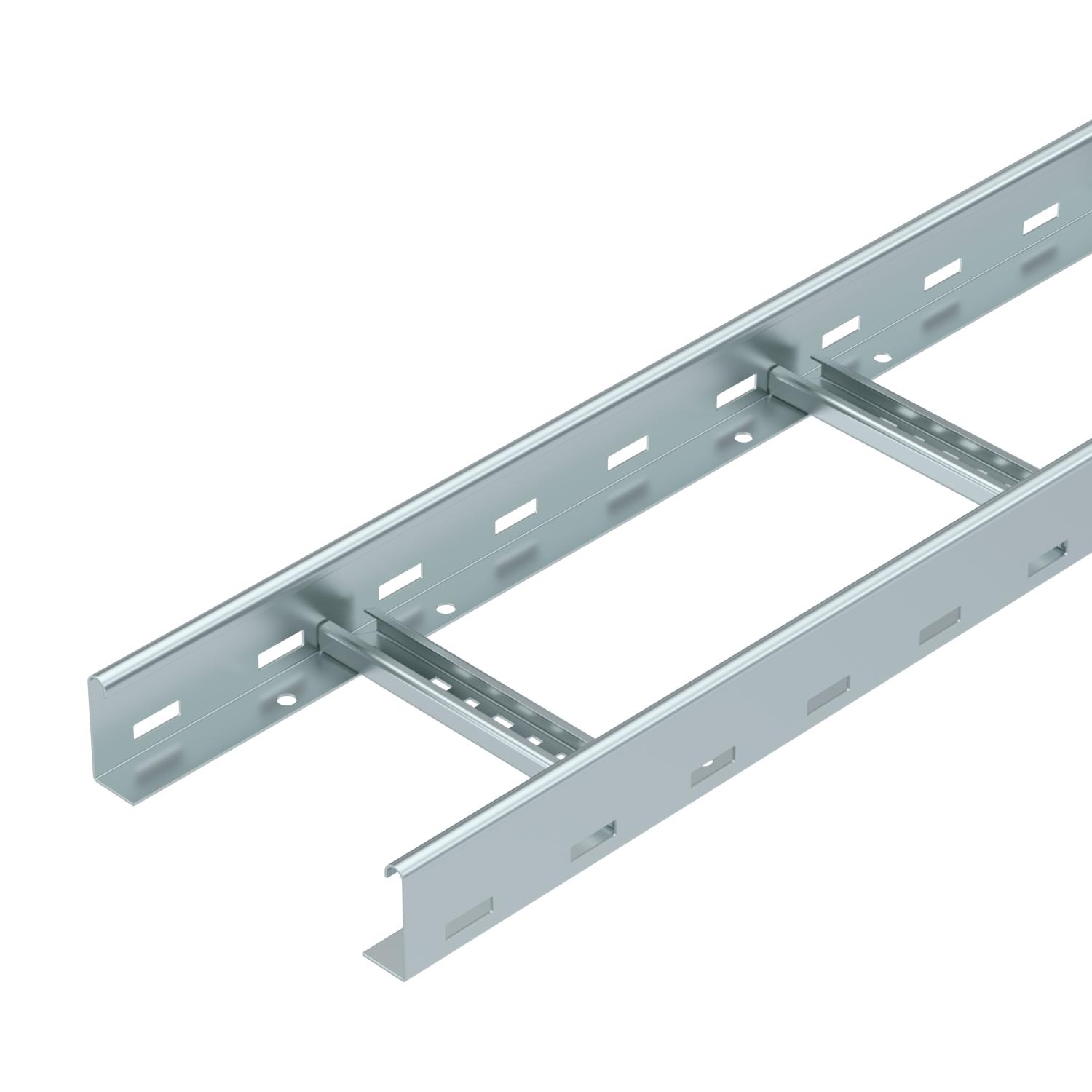

Kabelový žebřík s výškou bočnice 60 mm a s přinýtovaným nahoru otevřeným profilem C příčky.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.

Technické údaje

Bočné dierovanaie	áno
CO2 stopa (GWP) od kolísky po bránu	6,3788 kg CO2e / 1 meter
Dĺžka	6000 mm
Farba	pozinkováno
Hrúbka bočnice	1,5 mm
Materiál	Oceľ
Nehrdzavejúca oceľ, morená	nie
Odstup priečok	300 mm
Povrch	pásovo zinkované
Protipožiarna ochrana	Zachovanie funkčnosti normovaná nosná konštrukcia

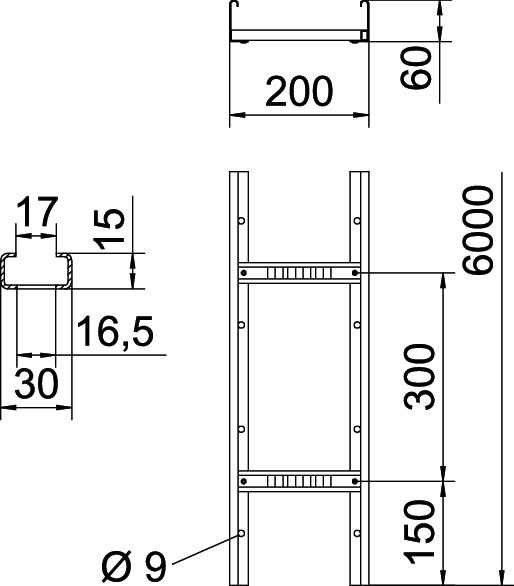

Rozmer	60x200x6000
Rozmer	60x200x6000
Rozmer B	200 mm
Rozmer štrbiny priečky	16,50
Šírka	200 mm

Upevnenie priečky	nitované slepými nitmi
Úžitkový prierez	9800 mm²
Úžitkový prierez	98 cm²
Vyhotovenie bočnice	plochý profil
Vyhotovenie priečok	Profil dierovaný
Vyhotovenie s veľkým rozpätím	nie
Výška	60 mm
Vzdialenosť podpier 1,5 m	3,1 kN/m
Vzdialenosť podpier 2,0 m	2,25 kN/m
Vzdialenosť podpier 2,5 m	1,5 kN/m
Vzdialenosť podpier 3,0 m	1,1 kN/m
Vzdialenosť podpier 3,5 m	0,75 kN/m
Vzdialenosť podpier 4,0 m	0,45 kN/m
Zachovanie funkčnosti	áno

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka bočnice	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
LG 620 VS 6 FS	6000 mm	200 mm	1,5 mm	áno	Oceľ	pásovo zinkované	6208627	m	6 m
LG 630 VS 6 FS	6000 mm	300 mm	1,5 mm	áno	Oceľ	pásovo zinkované	6208630	m	6 m
LG 640 VS 6 FS	6000 mm	400 mm	1,5 mm	áno	Oceľ	pásovo zinkované	6208633	m	6 m
LG 650 VS 6 FS	6000 mm	500 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6208636	m	6 m
LG 660 VS 6 FS	6000 mm	600 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6208639	m	6 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Veko s otočnou západkou FS	DRL 200 FS	6052207	m	3 m

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Deliaca stena 45 FS	TSG 45 FS	6062033	m	3 m
Svorka na upevnenie deliacej steny A2	KS KL A2	6062284	Kus	30 Kus
Podélné spojky FS	LVG 60 FS	6208840	Kus	10 Kus
Ochranný kryt 60	SKH 60 OR	6222537	Pár	40 Pár
Multifunkční spojka FS	LMFV 620 FS	6225710	Kus	1 Kus
