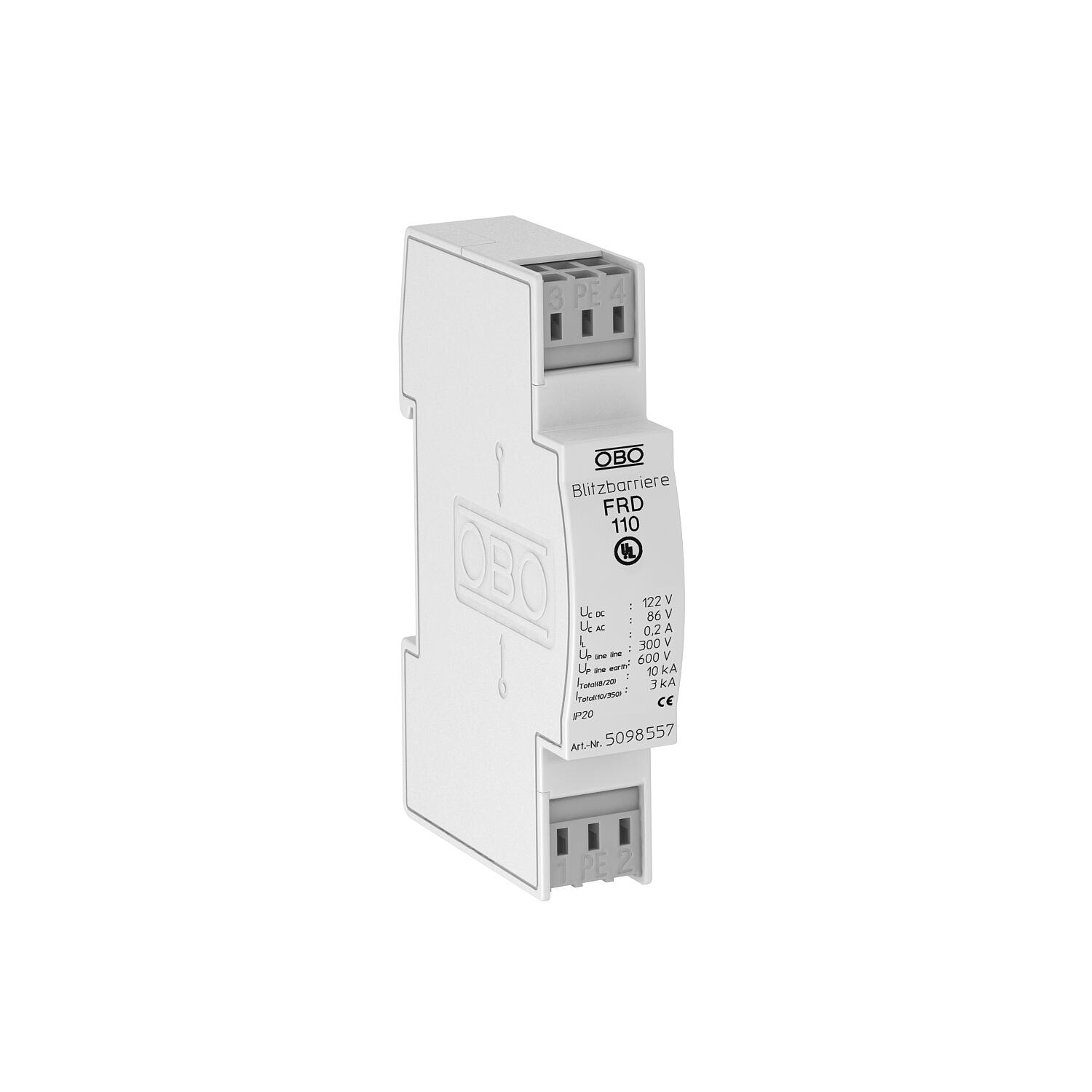

Střední a jemná ochrana FRD pro dvoužilové systémy 110 V
Výr. č. 5098557 | EAN 4012195578338
- Popis produktu
-
Popis produktuPřepěťová ochrana pro použití v měřicí, řídicí a regulační technice
• Střední a jemná ochrana
• Standardní provedení pro dvoužilové systémy
• Dvojstupňový ochranný obvod
• S bezšroubovými připojovacími svorkami pro snadnou montáž

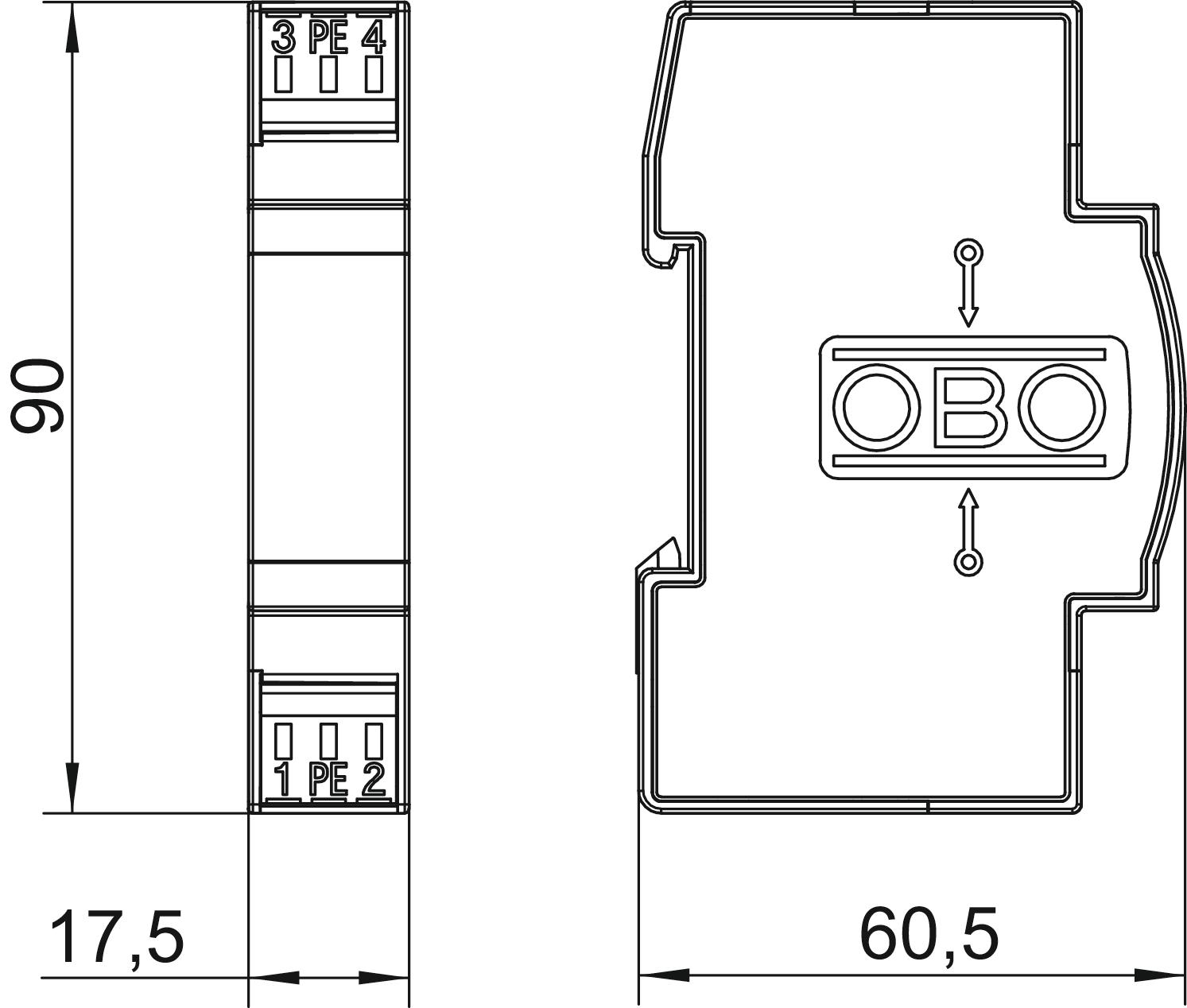

• Prostorově úsporný rozměr s modulem 17,5 mm
• S ohmickým oddělením v podélné větvi
Použití: Univerzální použití na profilových lištách 35 mm ve všech běžných rozvaděčových skříních.
-
- Technické údaje
-
Technické údaje
Celkový zvodový prúd (10/350) D1: 3 kA Celkový zvodový prúd (8/20) 10 kA Certifikáty UL Hraničný kmitočet 3,6 MHz Impulzný prúd 1,5 kA Izolačný odpor >100 MΩ Kapacita (žila-zem) <1 nF Kapacita (žila-žila) <10 nF Kategorie Typ 1+2+3/D1+C2+C1 Kontakt diaľkovej signalizácie nie LPZ 0→3 Menovité napätie 110 V Menovitý nárazový prúd zvodu (8/20 µs) 5 kA Menovitý zaťažovací prúd AC 0,14 A Menovitý zaťažovací prúd DC 0,2 A Monitorovanie zvodiča nie Najvyššie trvalé napätie AC 86 V Najvyššie trvalé napätie DC 122 V Ochranná úroveň žila – zem <600 V Ochranná úroveň žila – žila <300 V Odolnosť proti rázovému prúdu žila – zem C2: 10 kV / 5 kA Odolnosť proti rázovému prúdu žila – žila C2: 5 kV / 2,5 kA (8/20µs) Počet pólov 2 Pripájací prierez viacdrôtový max. 2,5 mm² Pripájací prierez viacdrôtový min. 0,14 mm² Pripájací prierez, plný vodič, max. 2,5 mm² Pripojenie tienenia nie Rozmer 110V AC Rozstup TE (17,5 mm) 1 Sériový odpor jednotlivých žíl 15 Ω ± 10 % Skúšané pre prostredie s nebezpečenstvom výbuchu nie Skúšobná norma IEC 61643-21 SPD podľa IEC 61643-21 Trieda I+II+III/D1+C2+C1 Stupeň krytia IP20 Teplotný rozsah použitia max. 80 °C Teplotný rozsah použitia min. -40 °C Uzemnenie prostredníctvom: Svorka Vložené tienenie (Insertion loss) 3 dB @ 3,6 MHz dB Zásuvný systém Svorka Možnosti pripojenia
Pripájací prierez flexibilný max. 2,5 mm² Pripájací prierez flexibilný min. 0,14 mm² Pripájací prierez, plný vodič min. 0,14 mm² CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 0,1805 kg CO2e / 1 Kus CO₂ Footprint (GWP) 0,1805 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 - Všetky typy
