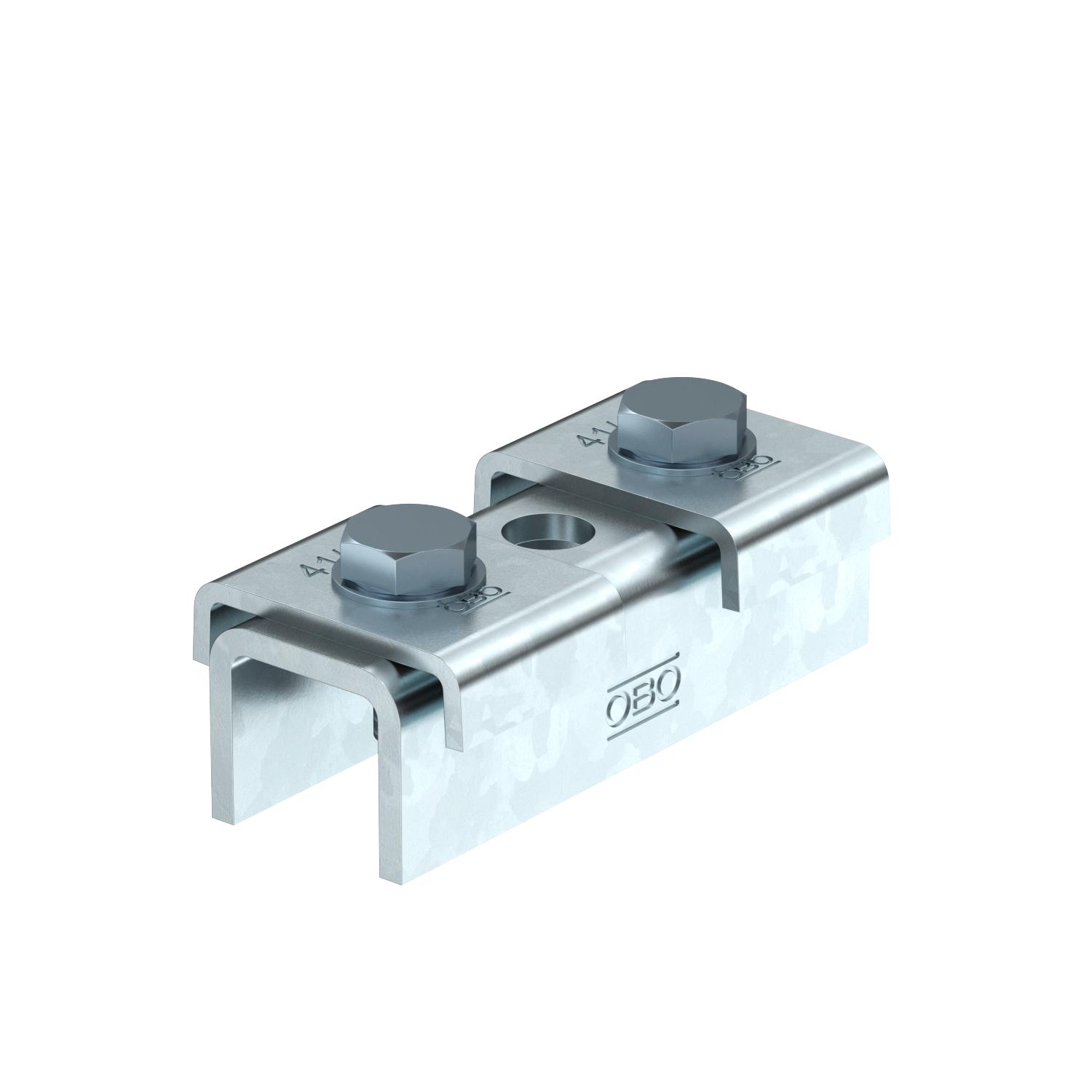

Spojovací díl lišty SV s 3 otvory FT
Výr. č. 1123121 | EAN 4012195939214
- Popis produktu
-
Popis produktuSpojovací díl lišty slouží jako prodlužovací prvek montážní lišty MS4141. Toto spojení lze snadno a bezpečně zhotovit na stavbě či předem v dílně.
Je zajištěno, že v oblasti spoje není žádné slabé místo. Platí zde statické hodnoty montážní lišty.
Rozsah dodávky:
Konzoly typu 4141 a odpovídající šestihranné šrouby jsou volně přiloženy.
Vývodky jsou součástí dodávky
-
- Technické údaje
-
Technické údaje
CO2 stopa (GWP) od kolísky po bránu 1,1442 kg CO2e / 1 Kus Dĺžka 100 mm Druh dierovania Chrbát dierovaný Hrúbka materiálu 4 mm Materiál Oceľ Nehrdzavejúca oceľ, morená nie Povrch žiarovo zinkované ponorením Rozmer 100x4mm Šírka 47 mm Šírka výrezu 22 mm So skrutkami áno Statická hodnota A 2,97 cm² Statická hodnota ly 6,05 cm⁴ Statická hodnota lz 9,01 cm⁴ Statická hodnota Wy 2,91 cm³ Statická hodnota Wz 4,4 cm³ Tvar profilu Profil C Veľkosť otvoru 12 mm Vhodné pre tvary profilov Profil U Vyhotovenie děrováno Výška 39,4 mm Vzdialenosť medzi vŕtacími otvormi, v strede 60 mm - Všetky typy
- Na stiahnutie
-
List technických údajov SVE 41 FT / 1123121 , 0.18MB , pdfBrožúra Lištové systémy , 2.10MB , pdfEÚ Vyhlásenie o zhode SVE 41 FT / 1123121 , 2.00MB , pdfREACH Vyhlásenie o zhode SVE 41 FT / 1123121 , 0.12MB , pdfRoHS Vyhlásenie o zhode SVE 41 FT / 1123121 , 0.13MB , pdf
