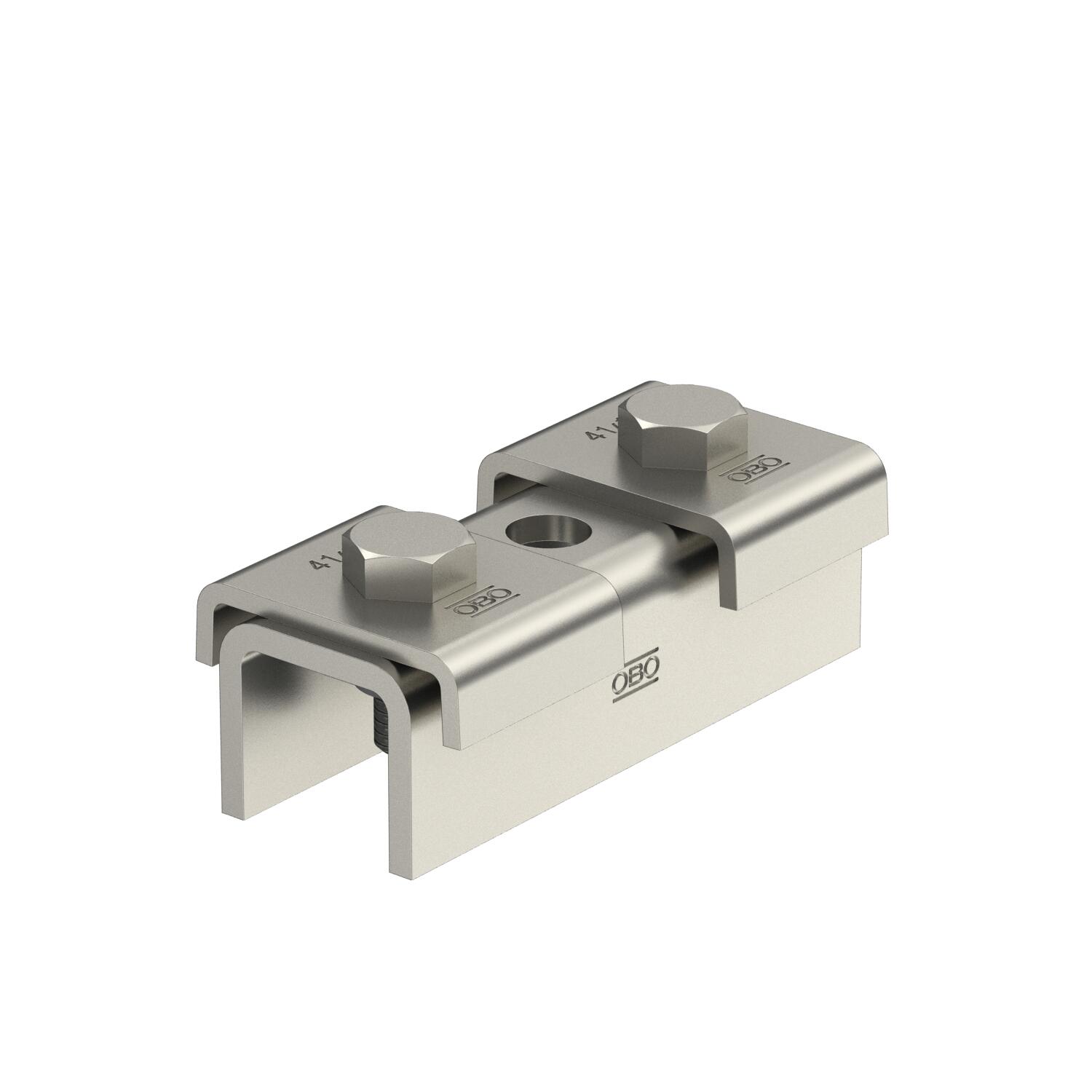

Spojovací díl lišty SV s 3 otvory A4
Výr. č. 1123128 | EAN 4012195939245
- Popis produktu
-
Popis produktuSpojovací díl lišty slouží jako prodlužovací prvek montážní lišty MS4141. Toto spojení lze snadno a bezpečně zhotovit na stavbě či předem v dílně.
Zaručuje, že nevzniknou žádné slabiny v oblasti propojení lišt. Platí zde statické hodnoty montážní lišty.
Rozsah dodávky:
Přidržovací plechy typu 4141 a vhodné šrouby s šestihrannou hlavou (volně přiložené).
-
- Technické údaje
-
Technické údaje
CO2 stopa (GWP) od kolísky po bránu 2,5382 kg CO2e / 1 Kus Dĺžka 100 mm Druh dierovania Chrbát dierovaný Hrúbka materiálu 4 mm Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4571 Nehrdzavejúca oceľ, morená nie Povrch lesklá, dodatočne upravená Rozmer 100x4mm Šírka 47 mm Šírka výrezu 22 mm So skrutkami áno Statická hodnota A 2,97 cm² Statická hodnota ly 6,05 cm⁴ Statická hodnota lz 9,01 cm⁴ Statická hodnota Wy 2,91 cm³ Statická hodnota Wz 4,4 cm³ Tvar profilu Profil C Veľkosť otvoru 12 mm Vhodné pre tvary profilov Profil U Vyhotovenie děrováno Výška 39,4 mm Vzdialenosť medzi vŕtacími otvormi, v strede 60 mm - Všetky typy
- Na stiahnutie
-
List technických údajov SVE 41 A4 / 1123128 , 0.17MB , pdfBrožúra Lištové systémy , 2.10MB , pdfEÚ Vyhlásenie o zhode SVE 41 A4 / 1123128 , 2.00MB , pdfREACH Vyhlásenie o zhode SVE 41 A4 / 1123128 , 0.12MB , pdfRoHS Vyhlásenie o zhode SVE 41 A4 / 1123128 , 0.12MB , pdf
