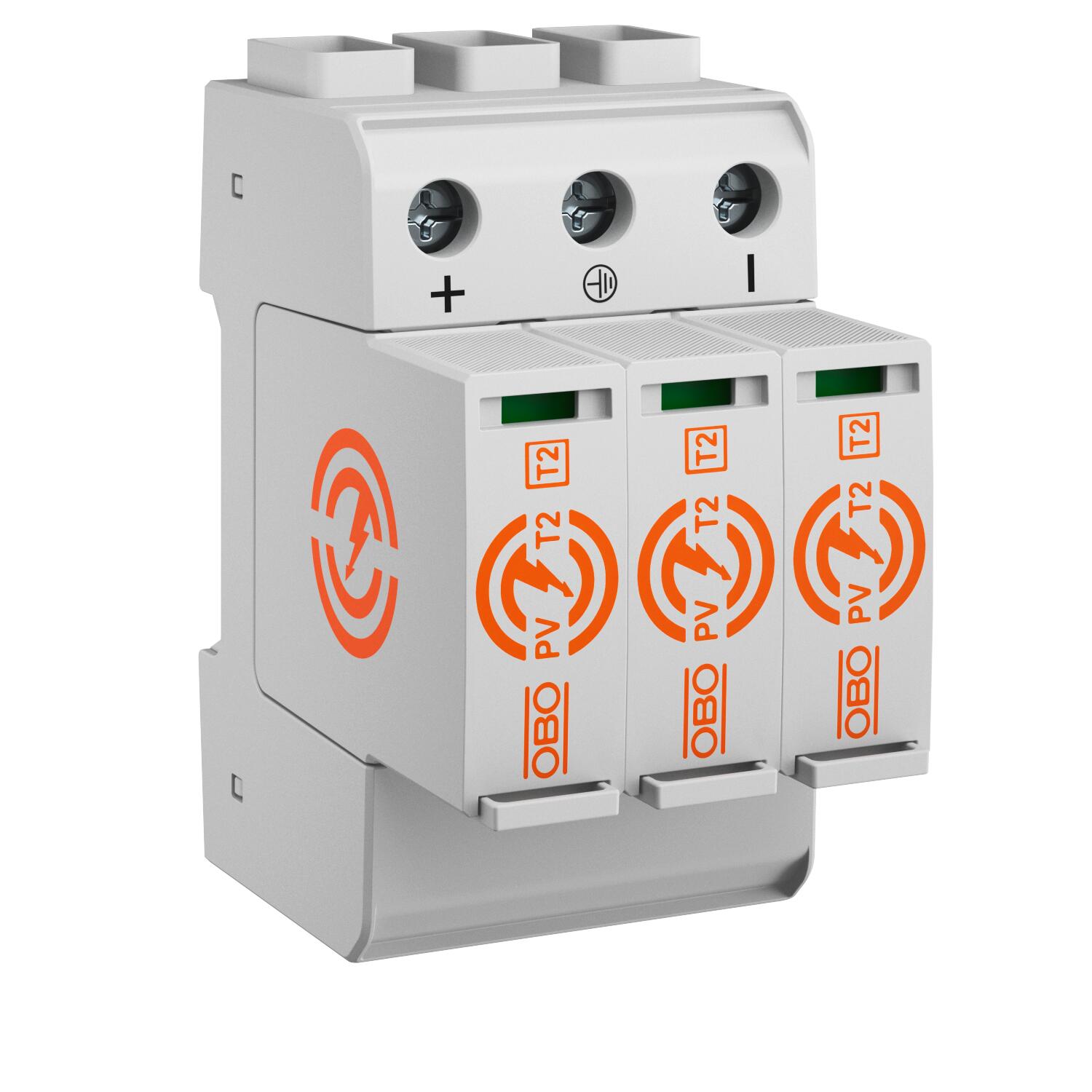

FV svodič přepětí 1100 V

Výr. č. 5094286 | EAN 4012197504052

Výr. č. / Typ

Provedení pólů	3

Stupeň krytia	IP20

Popis produktu

Popis produktu

Svodič přepětí typu 2 pro FV systémy

• Kompletní jednotka ze zásuvného varistorového svodiče s oddělovacím zařízením
• Vyrovnání potenciálů v ochraně před přepětím podle IEC 60364-7-712
• Zkouška VDE podle EN 61643-31
• Svodová schopnost až 40 kA (8/20) na pól
• Nízká ochranná úroveň DC: < 3,8 kV a Uoc max. = 1100 V DC
• Optická indikace funkce pro použití v rozvaděčových skříních

Technické údaje

Technické údaje

Čas odozvy	<25 ns
Integrovaná predradená poistka	nie
Konfigurácia siete	DC
Konfigurácia siete DC	áno
Konfigurácia siete iná	nie
Konfigurácia siete IT	nie
Konfigurácia siete TN	nie
Konfigurácia siete TN-C	nie
Konfigurácia siete TN-C-S	nie
Konfigurácia siete TN-S	nie
Konfigurácia siete TT	nie
LPZ	0→2
Max. napätie PV	1100 V
Maximálny nárazový prúd zvodu (8/20 μs)	40 kA
Menovitý nárazový prúd zvodu (8/20 µs)	20 kA
Najvyššie trvalé napätie DC	1100 V
Počet pólov	3

Provedení pólů	3
Rozmer	1100V DC
Signalizácie na prístroji	optická
Skúšobná trieda typ 2	áno
SPD podľa IEC 61643-1	class II
SPD podľa STN EN 61643-11	Typ 2
Spínací výkon AC	250 V; 1,0 A / 125 V; 1,0 A
Spínací výkon DC	48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A
Spôsob montáže	Montážna lišta 35 mm
Stupeň krytia	IP20
Teplotný rozsah použitia max.	85 °C
Teplotný rozsah použitia min.	-40 °C
Uťahovací moment	4,5 Nm
Vhodné na vonkajšie použitie	nie
Vlhkosť vzduchu max.	95 %
Vlhkosť vzduchu min.	5 %
Vyhotovenie	3 pólový pro FV systémy

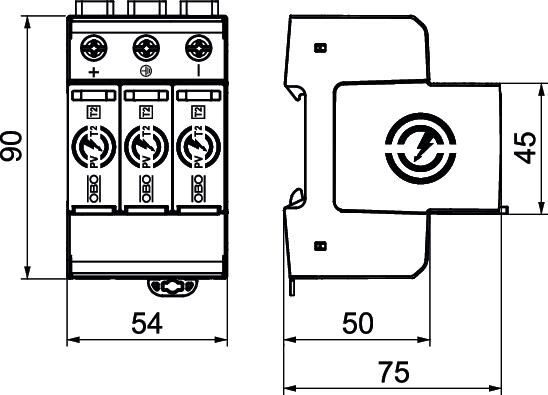

Rozmery

Dĺžka	75 mm
Šírka	54 mm

Výška	95 mm

Možnosti pripojenia

Kontakty diaľkovej signalizácie	Prepínací kontakt
Prierez vodiča flexibilný (s jemným lankom) max.	4 AWG
Prierez vodiča flexibilný (s jemným lankom) max.	35 mm²
Prierez vodiča flexibilný (s jemným lankom) min.	16 AWG
Prierez vodiča flexibilný (s jemným lankom) min.	2,5 mm²

Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	2 AWG
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	35 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	16 AWG
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	2,5 mm²
