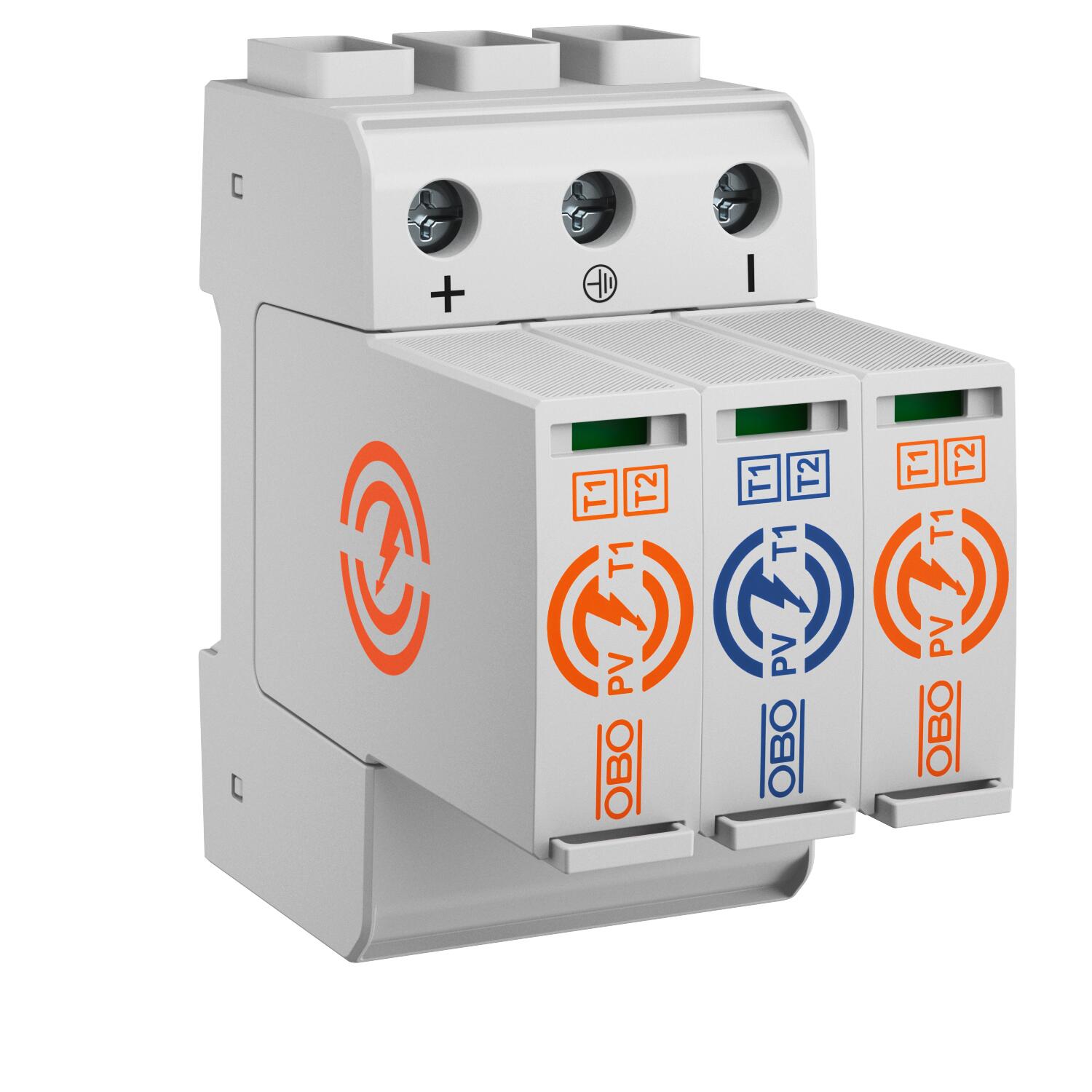

PV combination arrester 1,100 V
Výr. č. 5094250 | EAN 4012197503970
- Popis produktu
-
Popis produktuCombination arrester, type 1+2, for PV systems
• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested according to EN 61643-31
• Discharge capacity up to 6.25 kA (10/350) and 40 kA (8/20) per pole
• Low DC protection level: < 3.8 kV and Uoc max = 1,100 V DC
• With visual function display for the use in distributer housings
-
- Technické údaje
-
Technické údaje
Bleskový prúd (10/350 μs) 6,25 kA Čas odozvy <25 ns Diaľková signalizácia nie Dĺžka 91 mm Integrovaná predradená poistka nie Konfigurácia siete DC Konfigurácia siete DC áno Konfigurácia siete iná nie Konfigurácia siete IT nie Konfigurácia siete TN nie Konfigurácia siete TN-C nie Konfigurácia siete TN-C-S nie Konfigurácia siete TN-S nie Konfigurácia siete TT nie Kontakty diaľkovej signalizácie Prepínací kontakt LPZ 0→2 Max. nadprúdová ochrana na strane siete 160 Max. napätie PV 1100 V Maximálne predistenie 160 A Maximálny nárazový prúd zvodu (8/20 μs) 40 kA Menovitý impulzný zvodový prúd (8/20 µs) [L-N] 30 kA Menovitý nárazový prúd zvodu (8/20 µs) 30 kA Najvyššie trvalé napätie DC 1100 V OBO_Menovitý zaťažovací prúd (vstupná / výstupná svorka) 50 A Počet pólov 3 Prierez vodiča flexibilný (s jemným lankom) max. 25 mm² Prierez vodiča flexibilný (s jemným lankom) max. 4 AWG Prierez vodiča flexibilný (s jemným lankom) min. 16 AWG Prierez vodiča flexibilný (s jemným lankom) min. 1,5 mm² Prierez vodiča pevný (jednodrôtový/viacdrôtový) max. 35 mm² Prierez vodiča pevný (jednodrôtový/viacdrôtový) max. 2 AWG Prierez vodiča pevný (jednodrôtový/viacdrôtový) min. 16 AWG Prierez vodiča pevný (jednodrôtový/viacdrôtový) min. 1,5 mm² Provedení pólů ostatné Rázový prúd atmosférického výboja (10/350) [celkovo] 12,5 kA Rázový zvodový prúd (8/20) [celkový] 50 kA Rozmer 1100V DC Signalizácie na prístroji optická Šírka 54 mm SPD podľa IEC 61643-1 class I+II SPD podľa STN EN 61643-11 Typ 1+2 Spínací výkon AC 250 V; 1,0 A / 125 V; 1,0 A Spínací výkon DC 48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A Spôsob montáže Montážna lišta 35 mm Stupeň krytia IP20 Teplotný rozsah použitia max. 85 °C Teplotný rozsah použitia min. -40 °C Uťahovací moment 4,5 Nm Vhodné na vonkajšie použitie nie Vlhkosť vzduchu max. 95 % Vlhkosť vzduchu min. 5 % Vyhotovenie 3 pólový pro FV systémy Výška 95 mm - Všetky typy
- Na stiahnutie
-
List technických údajov PV-T1+2-1100 / 5094250 , 0.28MB , pdfEÚ Vyhlásenie o zhode PV-T1+2-1100 / 5094250 , 0.10MB , pdfNávod na montáž PV CombiController PV-T1+2 , 0.57MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
