Propojovací kanál, typ LKVH N 75037 2000 | 37,5 | 75 | Dierovanie dna | svetlosivá; RAL 7035

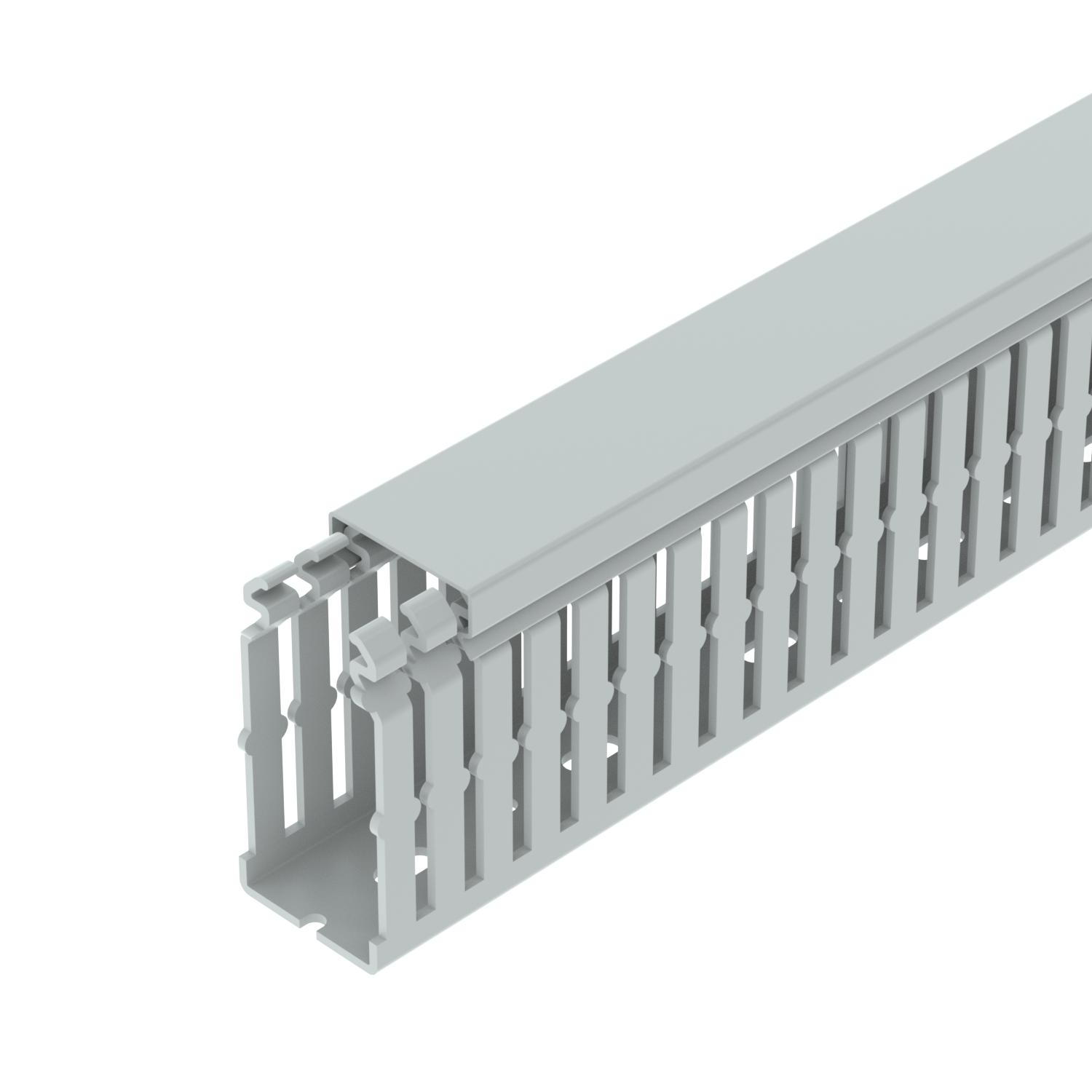

Propojovací kanál, typ LKVH N 75037

Výr. č. 6178552 | EAN 4012195803751

Výr. č. / Typ	6178552 / LKVH N 75037

Dĺžka	2000 mm

Šírka	37,5 mm

Výška	75 mm

Spôsob upevnenia	Dierovanie dna

Farba	svetlosivá; RAL 7035

Popis produktu

Popis produktu

Bezhalogenový propojovací kanál podle DIN EN 50085-2-3 vč. vrchního dílu a děrování dna pro vodorovné a svislé uložení elektrických kabelů a vedení do skříňového rozvaděče. Provedení: kanál DIN. K vylomení můstků nejsou nutné nástroje. Vylamovací otvory umožňují zhotovit vývody lícující s podlahou. Zúžení v bočních drážkách zabraňuje vypadnutí vedení. Zkoušeno podle EN 50085-2-3. Speciální délky na dotaz.

Technické údaje

Technické údaje

Bezhalogénový	áno
CO2 stopa (GWP) od kolísky po bránu	3,5855 kg CO2e / 1 meter
Dĺžka	2000 mm
Farba	svetlosivá; RAL 7035
Flexibilný	nie
Materiál	Polykarbonát/akrinitril butadién styrén
Odolný proti plazivému prúdu	áno
Odstup drážok	12,5 mm

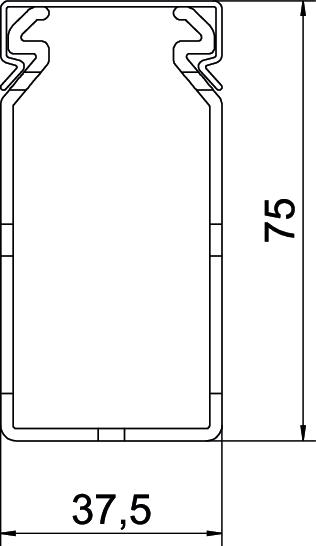

Rozmer	75x37,5x2000
S horným dielom	áno

Samozhášavý	áno
Šírka	37,5 mm
Šírka drážok	5 mm
Spôsob upevnenia	Dierovanie dna
Teplotný rozsah použitia max.	90 °C
Teplotný rozsah použitia min.	-25 °C
Úžitkový prierez	21,64 cm²
Vyhotovenie bočnej steny	so zárezmi
Výška	75 mm

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Spôsob upevnenia	Farba	Výr. č.	Množstvo	najm. PJ
LKVH N 75037	2000 mm	37,5 mm	75 mm	Dierovanie dna	svetlosivá; RAL 7035	6178552	m	32 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ

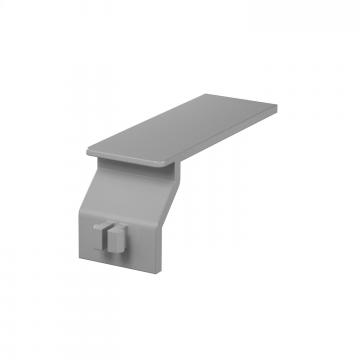

Přídržný můstek pro typ LKV a LKV/N	LKV H	6178349	Kus	100 Kus

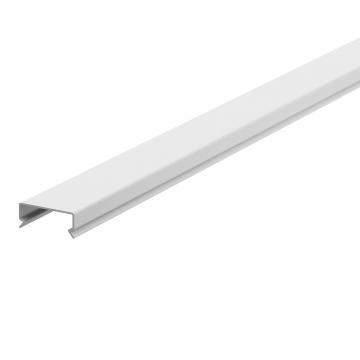

Vrchní díl LKVH D 37	LKVH D 37	6178670	m	24 m

Montážne príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ

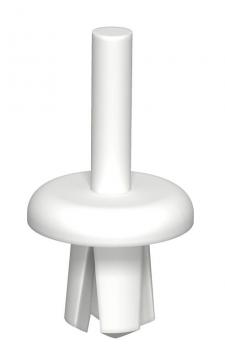

Rozpěrný nýt, KSN 1	KSN1	6178520	Kus	100 Kus

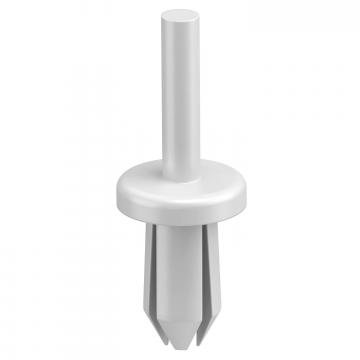

Rozpěrný nýt, KSN 22	KSN22	6178525	Kus	100 Kus
Nýtovací nástroj na plastové nýty KNW1	KNW1	6178527	Kus	1 Kus

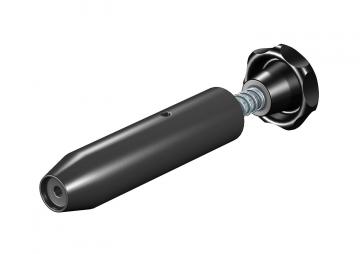

Nýtovací nástroj na plastové nýty KNW2	KNW2	6178529	Kus	1 Kus
