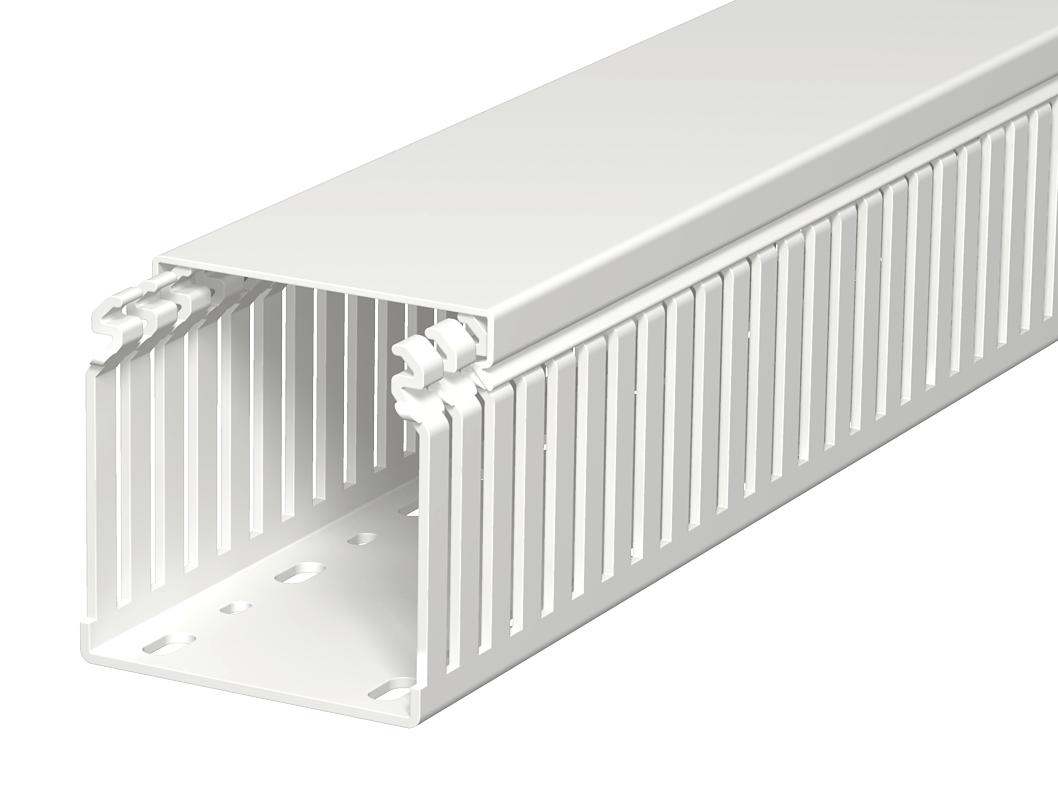

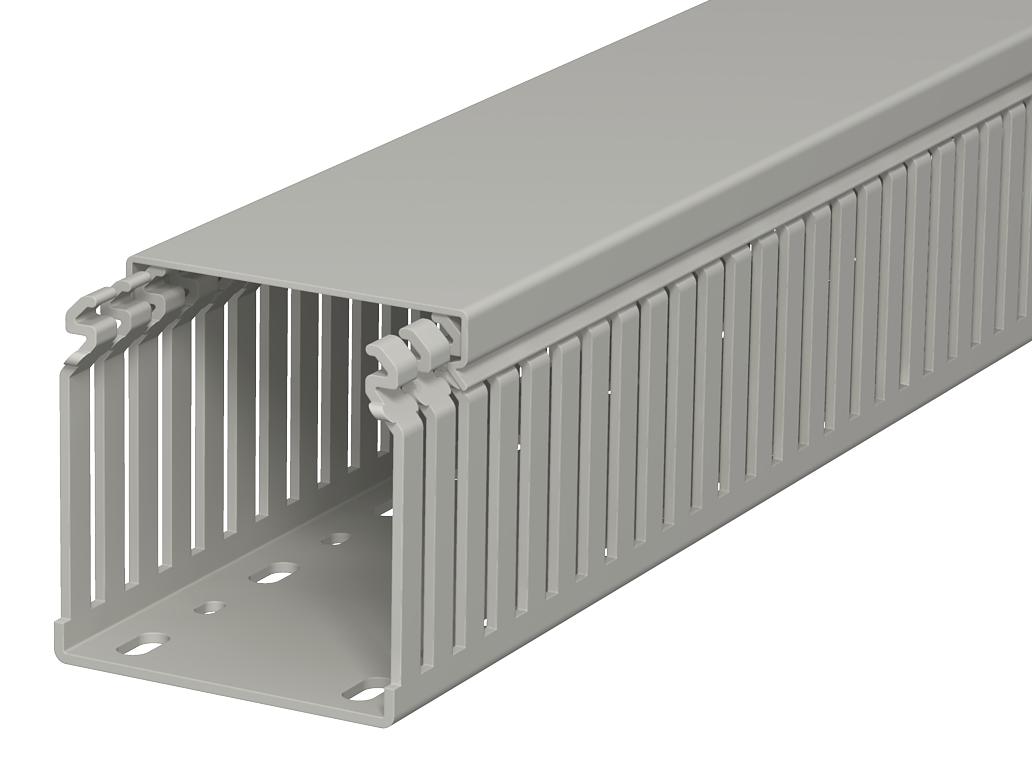

Propojovací kanál, typ LKV 75075

Výr. č. 6178326 | EAN 4012196010509

6178326 / LKV 75075
2000 mm
75 mm
75 mm
Dierovanie dna
kamenná sivá; RAL 7030
Popis produktu
Popis produktu
Propojovací kanál podle EN 50085-2-3 vč. vrchního dílu a děrování dna pro vodorovné a svislé uložení elektrických kabelů a vedení do skříňového rozvaděče. Provedení: kanál DIN. K vylomení můstků nejsou nutné nástroje. Vylamovací otvory umožňují zhotovit vývody lícující s podlahou. Zkoušeno podle EN 50085-2-3. Speciální délky na dotaz.
  • Underwriters Laboratories Inc., USA + CSA, Kanada
  • Verband der Elektrotechnik Elektronik Informationstechnik e.V. (Zväz elektrotechniky, elektroniky, informačnej techniky reg. z.)
  • Communautés Européennes, Vyhlásenie ES o zhode podľa smerníc ES
  • Prohlášení o shodě UKCA
Technické údaje

Technické údaje

Bezhalogénový nie
CO2 stopa (GWP) od kolísky po bránu 1,9846 kg CO2e / 1 meter
Dĺžka 2000 mm
Farba kamenná sivá; RAL 7030
Flexibilný nie
Materiál Polyvinylchlorid
Odstup drážok 12,5 mm

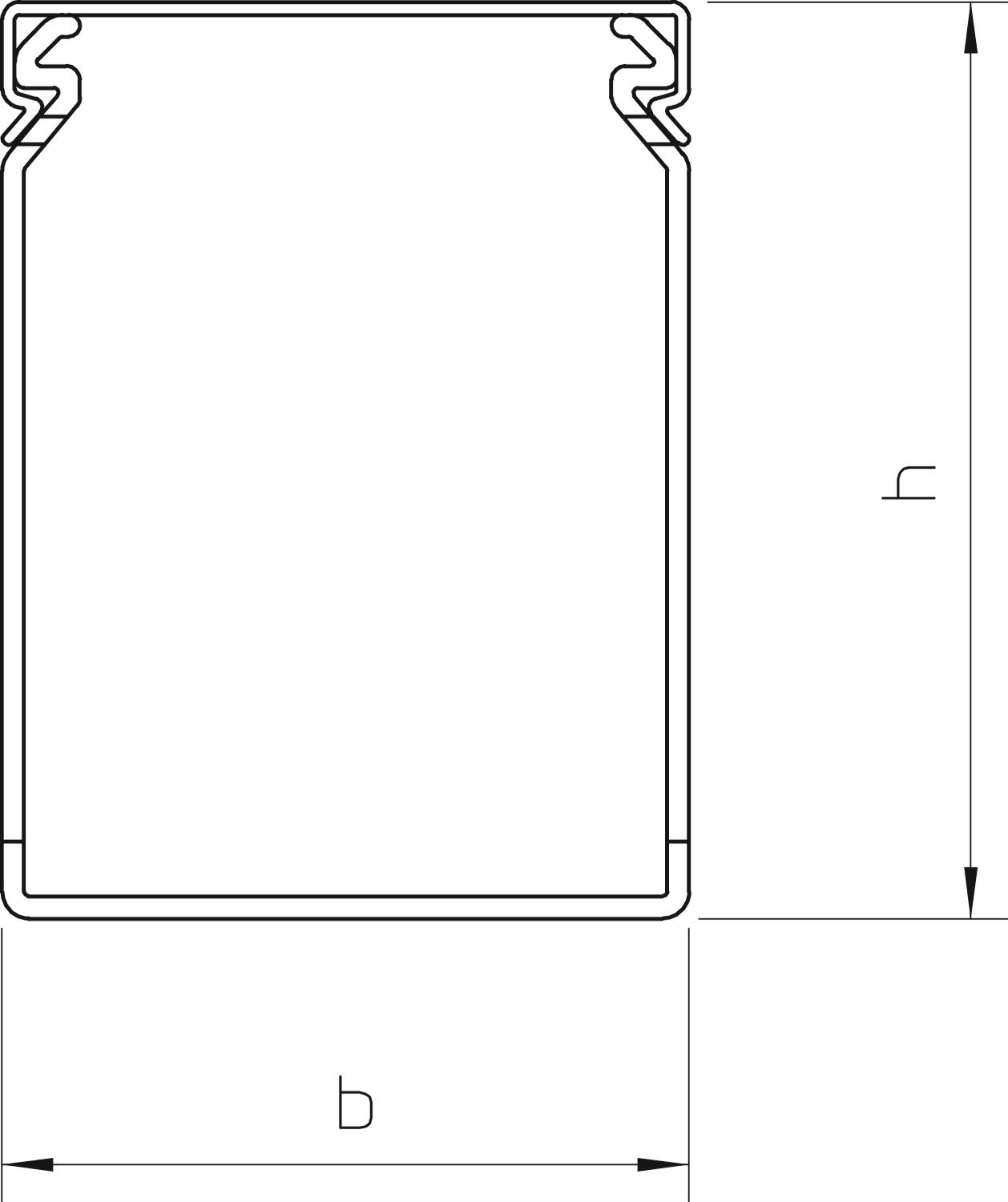

Rozmer 75x75x2000
S horným dielom áno
Samozhášavý áno
Šírka 75 mm
Šírka drážok 5 mm
Spôsob upevnenia Dierovanie dna
Teplotný rozsah použitia max. 60 °C
Teplotný rozsah použitia min. -5 °C
Úžitkový prierez 47,95 cm²
Vyhotovenie bočnej steny so zárezmi
Výška 75 mm
Všetky typy

Všetky typy

Typ Dĺžka Šírka Výška Spôsob upevnenia Farba Výr. č. Množstvo najm. PJ
LKV 75075 2000 mm 75 mm 75 mm Dierovanie dna kamenná sivá; RAL 7030 6178326
16 m
Príslušenstvo

Systémové príslušenstvo

Výrobky Typ Výr. č. Množstvo najm. PJ
Přídržný můstek pro typ LKV a LKV/N Přídržný můstek pro typ LKV a LKV/N LKV H 6178349
100 Kus
Vrchní díl LKV D 75 Vrchní díl LKV D 75 LKV D 75 6178510
12 m

Montážne príslušenstvo

Výrobky Typ Výr. č. Množstvo najm. PJ
Rozpěrný nýt, KSN 1 Rozpěrný nýt, KSN 1 KSN1 6178520
100 Kus
Rozpěrný nýt, KSN 22 Rozpěrný nýt, KSN 22 KSN22 6178525
100 Kus
Nýtovací nástroj na plastové nýty KNW1 Nýtovací nástroj na plastové nýty KNW1 KNW1 6178527
1 Kus
Nýtovací nástroj na plastové nýty KNW2 Nýtovací nástroj na plastové nýty KNW2 KNW2 6178529
1 Kus
Vylamovací kleště Vylamovací kleště AKZ2 6178533
1 Kus
Distanční držák Distanční držák AH1 6178540
100 Kus
Distanční držák Distanční držák AH2 6178542
100 Kus
