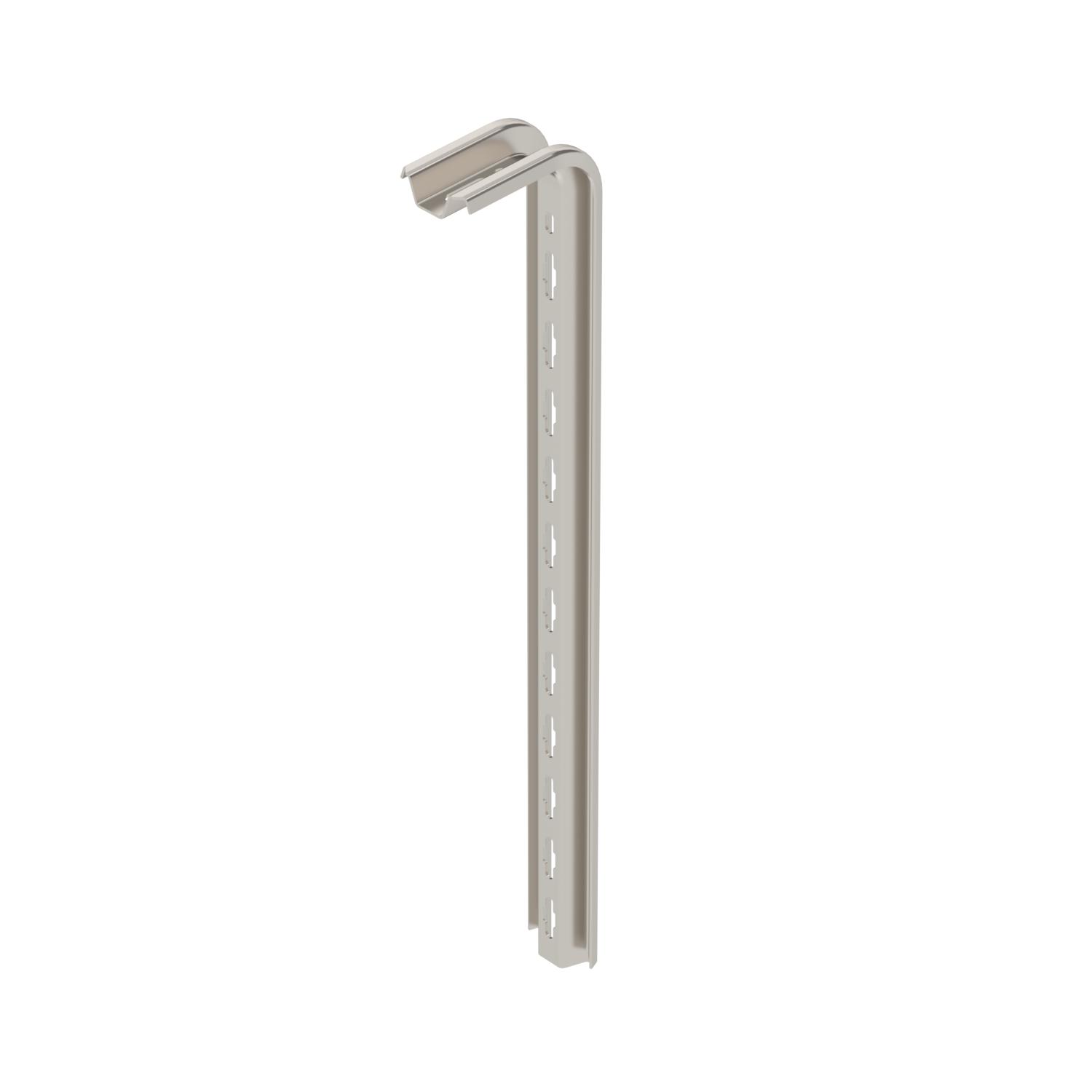

Profil TP A2
Výr. č. 6364852 | EAN 4012195617877
- Popis produktu
-
Popis produktuProfil TP na upevnenie na vodorovné betónové stropy.
Ak sa profil upevní na strop alebo sa profil navzájom zoskrutkuje na zosilnenie hlavovej časti, potom sa musí z dôvodov stability vždy použiť dištančný kus typu DS 4.
Dôležité: Používajte iba do dĺžky 345 mm.
-
- Technické údaje
-
Technické údaje

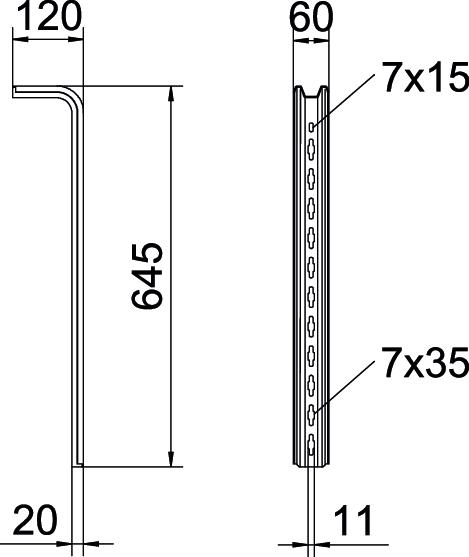

CO2 stopa (GWP) od kolísky po bránu 4,9913 kg CO2e / 1 Kus Dĺžka 645 mm Farba nehrdzavejúca oceľ Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Povrch lesklá, dodatočne upravená Rozmer L645mm Rozmer L 645 mm Šírka 60 mm Vyhotovenie Profil S Výška 120 mm Zachovanie funkčnosti nie Technické údaje
Záťažový diagram profilu TP typ TPS
-
Prehyb špičky konca závesného profilu pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Dĺžka konzoly v mm
-
Krivka zaťaženia s dĺžkami profilov v mm
-
- Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Ochranný kryt
TPS KS OR 6364625 10 Kus
Šroub s plochou kulovou hlavou, s podložkou a maticí A2
FRS 10x25 TPS A2 6407537 50 Kus
Rozpěrka A2
DS 4 A2 6416594 10 Kus
Šroub se šestihrannou hlavou M10 A2
SKS 10x90 A2 6418255 20 Kus - Na stiahnutie
-
List technických údajov TPS 645 A2 / 6364852 , 0.21MB , pdfEÚ Vyhlásenie o zhode TPS 645 A2 / 6364852 , 0.12MB , pdfVyhlásenie o zhode Spojeného kráľovstva TPS 645 A2 / 6364852 , 0.09MB , pdfREACH Vyhlásenie o zhode TPS 645 A2 / 6364852 , 0.12MB , pdfRoHS Vyhlásenie o zhode TPS 645 A2 / 6364852 , 0.12MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
