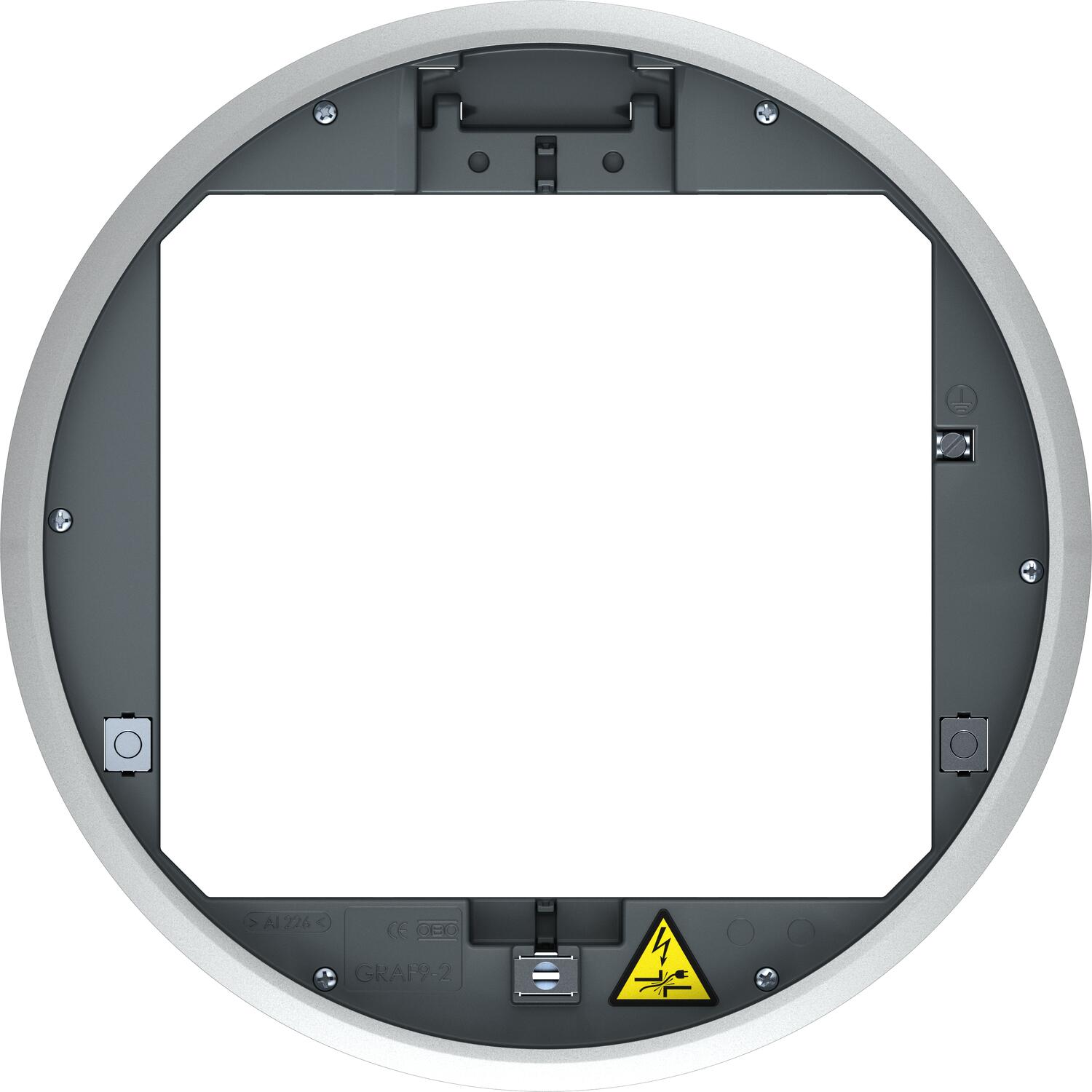

Prístrojová jednotka GRAF9 univerzálna, ošetrovaná za mokra so štruktúrovým vekom
Výr. č. 7405746 | EAN 4012195866985
- Popis produktu
-
Popis produktuPrístrojová jednotka s tubusom pre podlahy ošetrované namokro, až pre 12 jednotlivých prístrojov Modul 45 v 3 univerzálnych nosičoch UT4, použitie v kanálových systémoch a systémových podlahách v interiéri.
Prístrojová jednotka s tubusom pre podlahy ošetrované namokro, 3-kanálové, na zabudovanie montážneho nosníka MT9. Nainštalovať je možné 3 krycie platne typu konštrukcie APMT5.
-
- Technické údaje
-
Technické údaje
Certifikáty VDE Farba oceľovosivá; RAL 7011 Krytie (IP) v nepoužitom stave IP45 Krytie (IP) v použitom stave IP20 Materiál Hliníkový tlakový odliatok Mechanizmus otvárania Otočná západka Menovitá veľkosť pre prístrojové jednotky R9 Montážna hĺbka 80 mm Montážny priemer 305 Možnosť osadenia tesnenia áno Ochranný rám pre podlahovú krytinu áno Počet prístrojových vložiek 3 Počet zabudovateľných prístrojov 12 Rozmer Ø325x74 S rámom pre podlahovú krytinu nie Stupeň krytia kód IK IK10 Typ montážneho systému UT4 Údržba dna mokrá Vertikálne zaťaženie, malá plocha do 3 000 N Vertikálne zaťaženie, veľká plocha do 10 000 N Vhodné na mokrú údržbu áno Vhodné na podlahový kanál áno Vhodné na podpodlahový kanál prekrytý mazaninou áno Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou áno Vhodné pre montáž do dutých podláh áno Vhodné pre montáž do dvojitých podláh áno Vonkajší priemer 325 mm Vyhotovenie oblá Vyhotovenie rámu Rám na ochranu koberca Vyhotovenie s veľkou nosnosťou áno Vyhotovenie výstup vedenia Zápustný tubus Výška podlahy min. 80 mm - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Predĺženie zaisťovacieho segmentu
GES RV 7407536 2 Kus
Nosná doska 2 x typ C pre montážny nosič
MTM 2C 7407788 1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 165 mm
MTU 2 7407836 1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 208 mm
MTU 3 7407840 1 Kus
Univerzálny nosič UT3, s krycou platňou pre prístroje Modul 45®, dĺžka systému 165 mm
UT3 45 3 7408723 1 Kus
Univerzálny nosič UT4, s krycou platňou pre prístroje Modul 45®, dĺžka systému 208 mm
UT4 45 4 7408727 1 Kus - Na stiahnutie
-
List technických údajov GRAF9-2 U 7011 / 7405746 , 0.28MB , pdfREACH Vyhlásenie o zhode GRAF9-2 U 7011 / 7405746 , 0.12MB , pdfRoHS Vyhlásenie o zhode GRAF9-2 U 7011 / 7405746 , 0.12MB , pdfSchválenie symbolov Schválenie symbolu VDE pre GRAF9 , 0.28MB , pdfNávod na použitie Návod na použitie PF-G , 2.00MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
